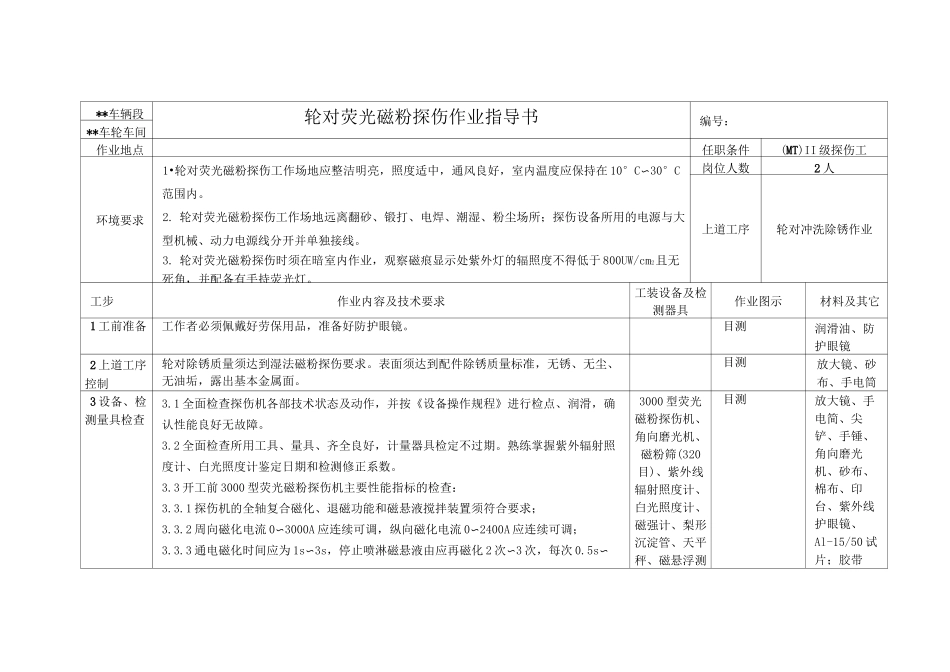

**车辆段轮对荧光磁粉探伤作业指导书编号：**车轮车间作业地点任职条件(MT)II 级探伤工环境要求1•轮对荧光磁粉探伤工作场地应整洁明亮，照度适中，通风良好，室内温度应保持在 10°C〜30°C范围内。2. 轮对荧光磁粉探伤工作场地远离翻砂、锻打、电焊、潮湿、粉尘场所；探伤设备所用的电源与大型机械、动力电源线分开并单独接线。3. 轮对荧光磁粉探伤时须在暗室内作业，观察磁痕显示处紫外灯的辐照度不得低于 800UW/cm2且无死角，并配备有手持荧光灯。岗位人数2 人上道工序轮对冲洗除锈作业工步作业内容及技术要求工装设备及检测器具作业图示材料及其它1 工前准备工作者必须佩戴好劳保用品，准备好防护眼镜。目测润滑油、防护眼镜2 上道工序控制轮对除锈质量须达到湿法磁粉探伤要求。表面须达到配件除锈质量标准，无锈、无尘、无油垢，露出基本金属面。目测放大镜、砂布、手电筒3 设备、检测量具检查3.1 全面检查探伤机各部技术状态及动作，并按《设备操作规程》进行检点、润滑，确认性能良好无故障。3.2 全面检查所用工具、量具、齐全良好，计量器具检定不过期。熟练掌握紫外辐射照度计、白光照度计鉴定日期和检测修正系数。3.3 开工前 3000 型荧光磁粉探伤机主要性能指标的检查：3.3.1 探伤机的全轴复合磁化、退磁功能和磁悬液搅拌装置须符合要求；3.3.2 周向磁化电流 0〜3000A 应连续可调，纵向磁化电流 0〜2400A 应连续可调；3.3.3 通电磁化时间应为 1s〜3s，停止喷淋磁悬液由应再磁化 2 次〜3 次，每次 0.5s〜3000 型荧光磁粉探伤机、角向磨光机、磁粉筛(320目)、紫外线辐射照度计、白光照度计、磁强计、梨形沉淀管、天平秤、磁悬浮测目测放大镜、手电简、尖铲、手锤、角向磨光机、砂布、棉布、印台、紫外线护眼镜、Al-15/50 试片；胶带纸、笔、钢1.0s。3.3.4 探测面的白光强度应不大于 20lx，紫外线辐照度应不小于 800AW/cm2。紫外线波长范围应在 320nm〜400nm 内，中心波长为 365nm。3.3.5 整机绝缘电阻 22M 欧姆。3.3.6 退磁效果 W0.3mT(3Gs)。3.3.7 检查电器部分，连接线应无破损、折断、松动，电流、电压表检定不过期，电源开启前电压、电流表指针须在零位。试验设备各部动作应灵活、准确、无故障；3.3.8 检查过滤网须无破损，且保持清洁后方可开机。开机后检查磁轭伸缩、线圈开闭合须灵活。定玻璃管具装备齐全。4 探测规定及质量保证4.1 探测规定：轮对车轴外露部位，轴颈、防尘板座、轴身...
