LM5175简化同步降压升压转换器设计

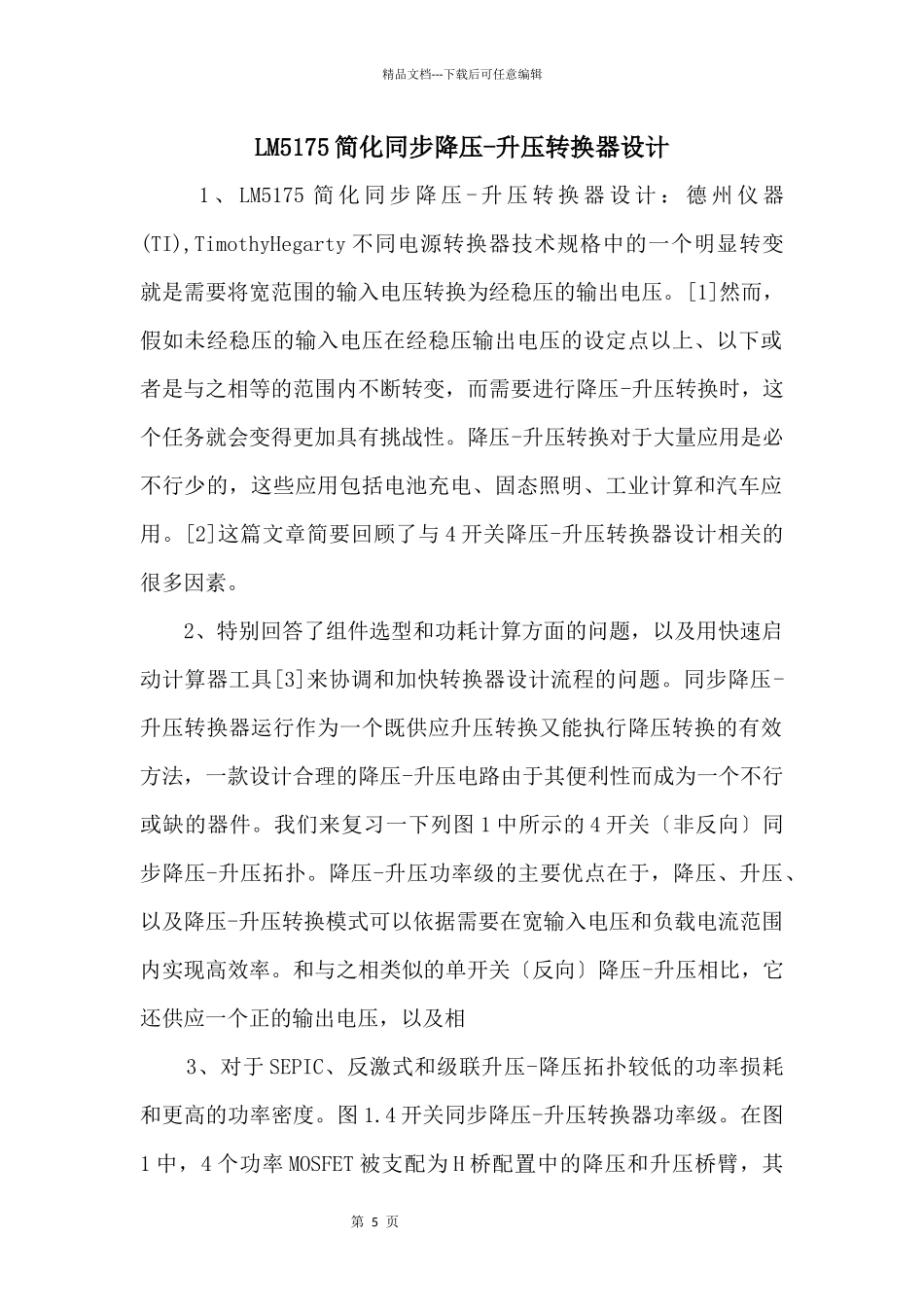

LM5175简化同步降压升压转换器设计_第1页
1/5

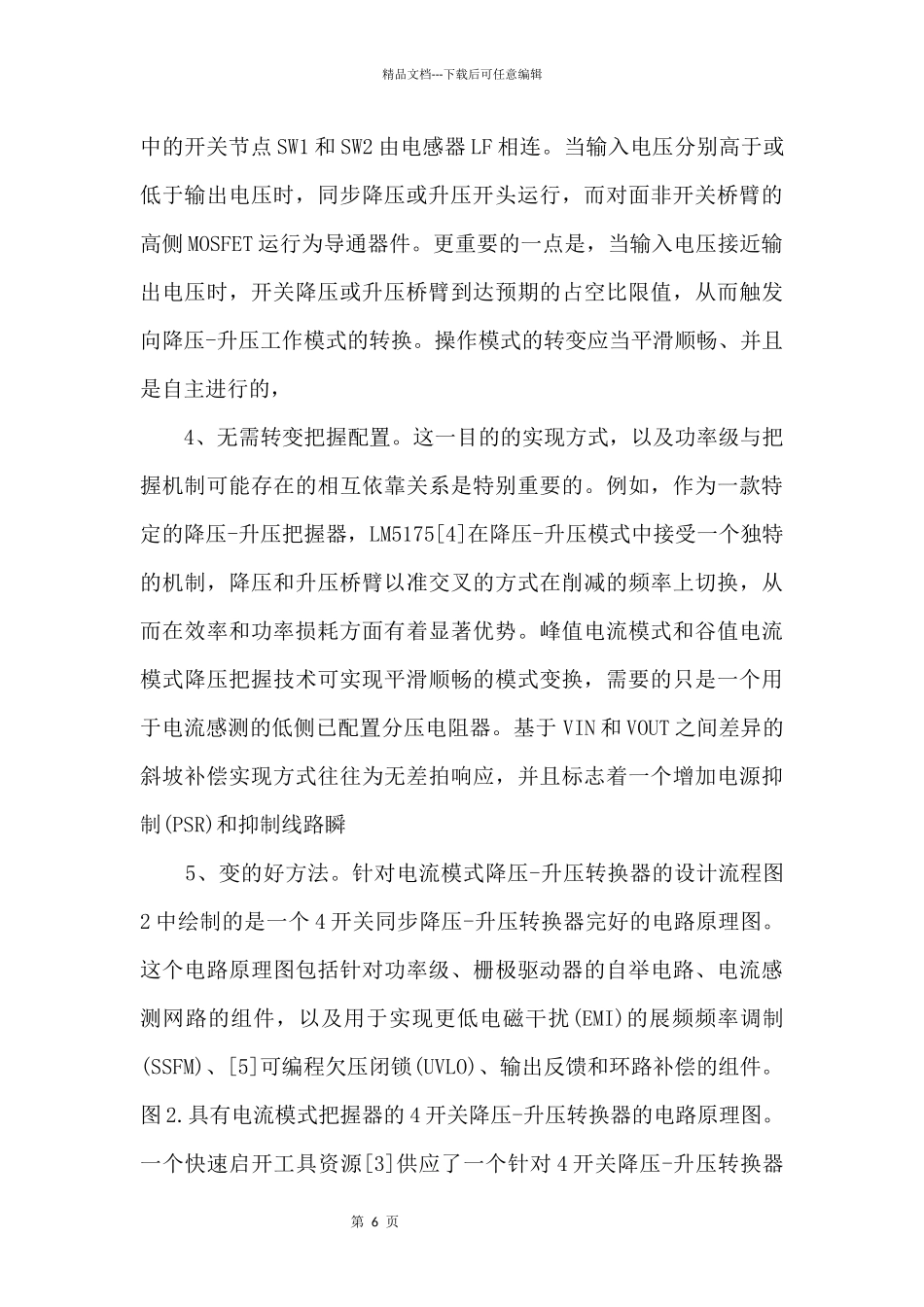

LM5175简化同步降压升压转换器设计_第2页
2/5

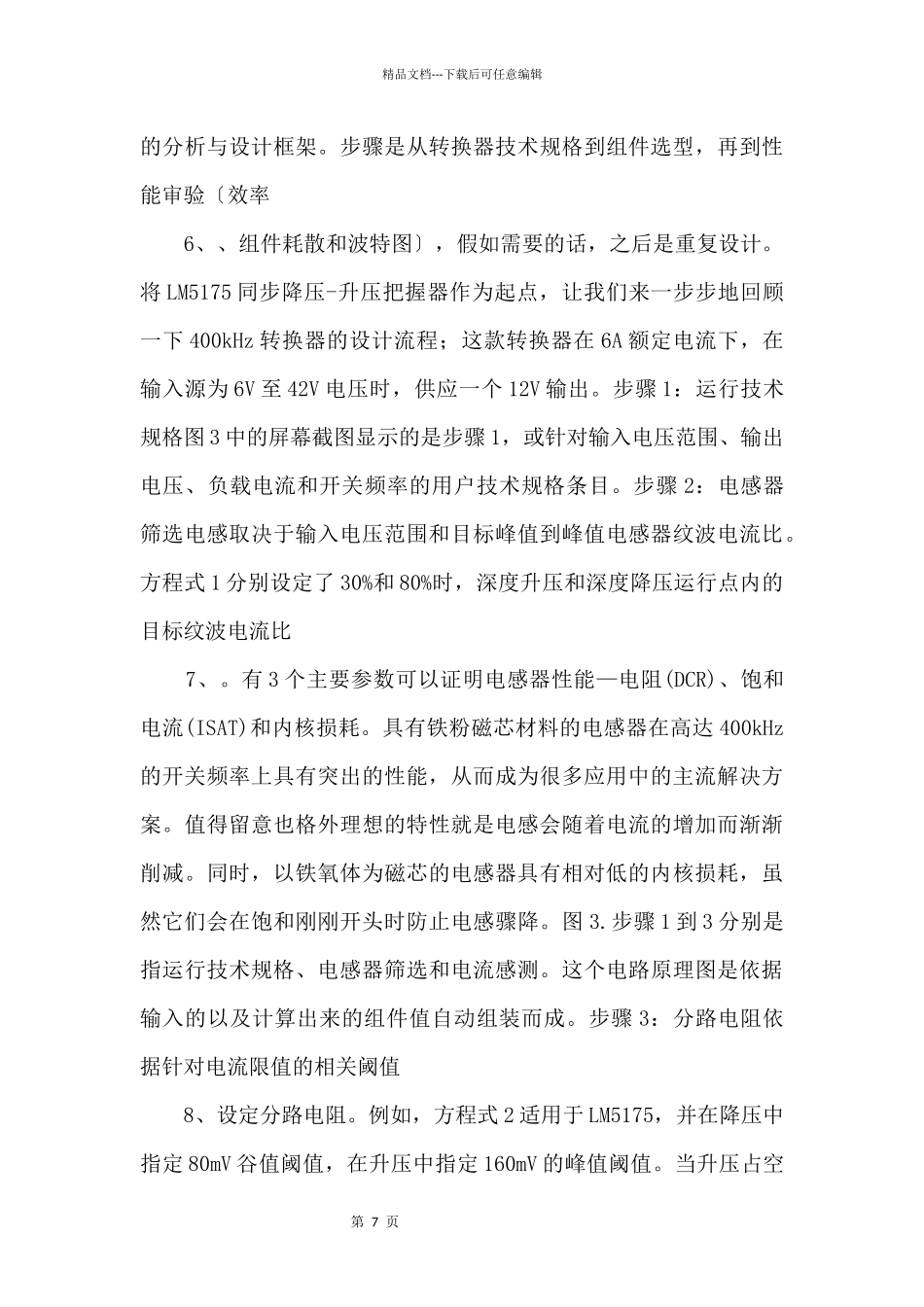

LM5175简化同步降压升压转换器设计_第3页
3/5
第 5 页精品文档---下载后可任意编辑LM5175 简化同步降压-升压转换器设计 1 、 LM5175 简 化 同 步 降 压 - 升 压 转 换 器 设 计 : 德 州 仪 器(TI),TimothyHegarty 不同电源转换器技术规格中的一个明显转变就是需要将宽范围的输入电压转换为经稳压的输出电压。[1]然而,假如未经稳压的输入电压在经稳压输出电压的设定点以上、以下或者是与之相等的范围内不断转变,而需要进行降压-升压转换时,这个任务就会变得更加具有挑战性。降压-升压转换对于大量应用是必不行少的,这些应用包括电池充电、固态照明、工业计算和汽车应用。[2]这篇文章简要回顾了与 4 开关降压-升压转换器设计相关的很多因素。 2、特别回答了组件选型和功耗计算方面的问题,以及用快速启动计算器工具[3]来协调和加快转换器设计流程的问题。同步降压-升压转换器运行作为一个既供应升压转换又能执行降压转换的有效方法,一款设计合理的降压-升压电路由于其便利性而成为一个不行或缺的器件。我们来复习一下列图 1 中所示的 4 开关〔非反向〕同步降压-升压拓扑。降压-升压功率级的主要优点在于,降压、升压、以及降压-升压转换模式可以依据需要在宽输入电压和负载电流范围内实现高效率。和与之相类似的单开关〔反向〕降压-升压相比,它还供应一个正的输出电压,以及相 3、对于 SEPIC、反激式和级联升压-降压拓扑较低的功率损耗和更高的功率密度。图 1.4 开关同步降压-升压转换器功率级。在图1 中,4 个功率 MOSFET 被支配为 H 桥配置中的降压和升压桥臂,其第 6 页精品文档---下载后可任意编辑中的开关节点 SW1 和 SW2 由电感器 LF 相连。当输入电压分别高于或低于输出电压时,同步降压或升压开头运行,而对面非开关桥臂的高侧 MOSFET 运行为导通器件。更重要的一点是,当输入电压接近输出电压时,开关降压或升压桥臂到达预期的占空比限值,从而触发向降压-升压工作模式的转换。操作模式的转变应当平滑顺畅、并且是自主进行的, 4、无需转变把握配置。这一目的的实现方式,以及功率级与把握机制可能存在的相互依靠关系是特别重要的。例如,作为一款特定的降压-升压把握器,LM5175[4]在降压-升压模式中接受一个独特的机制,降压和升压桥臂以准交叉的方式在削减的频率上切换,从而在效率和功率损耗方面有着显著优势。峰值电流模式和谷值电流模式降压把握技术可实现平滑顺畅的模式变换,需要的只是一个用于电流感测的低侧已配...
