电气绝缘设计方法

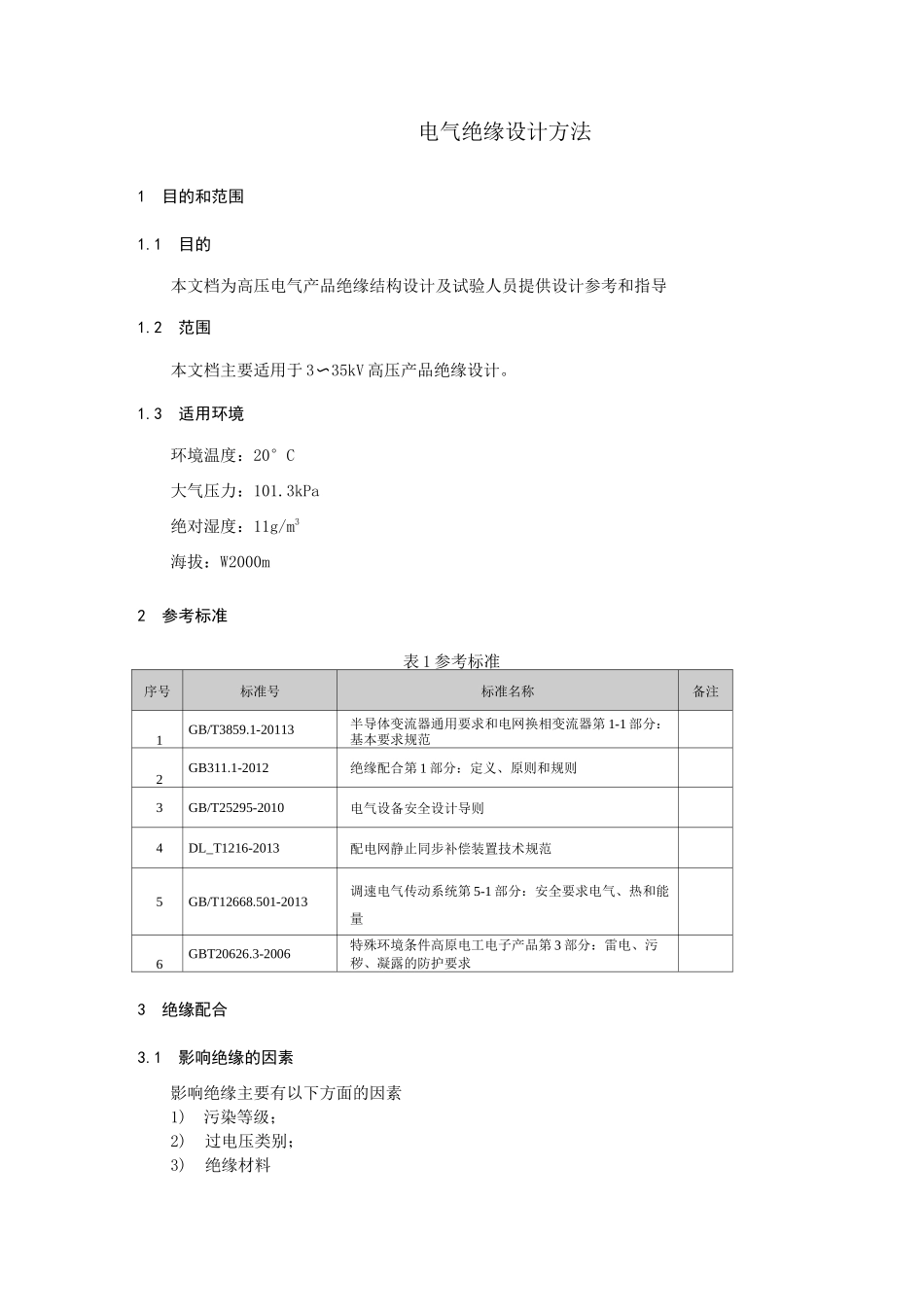

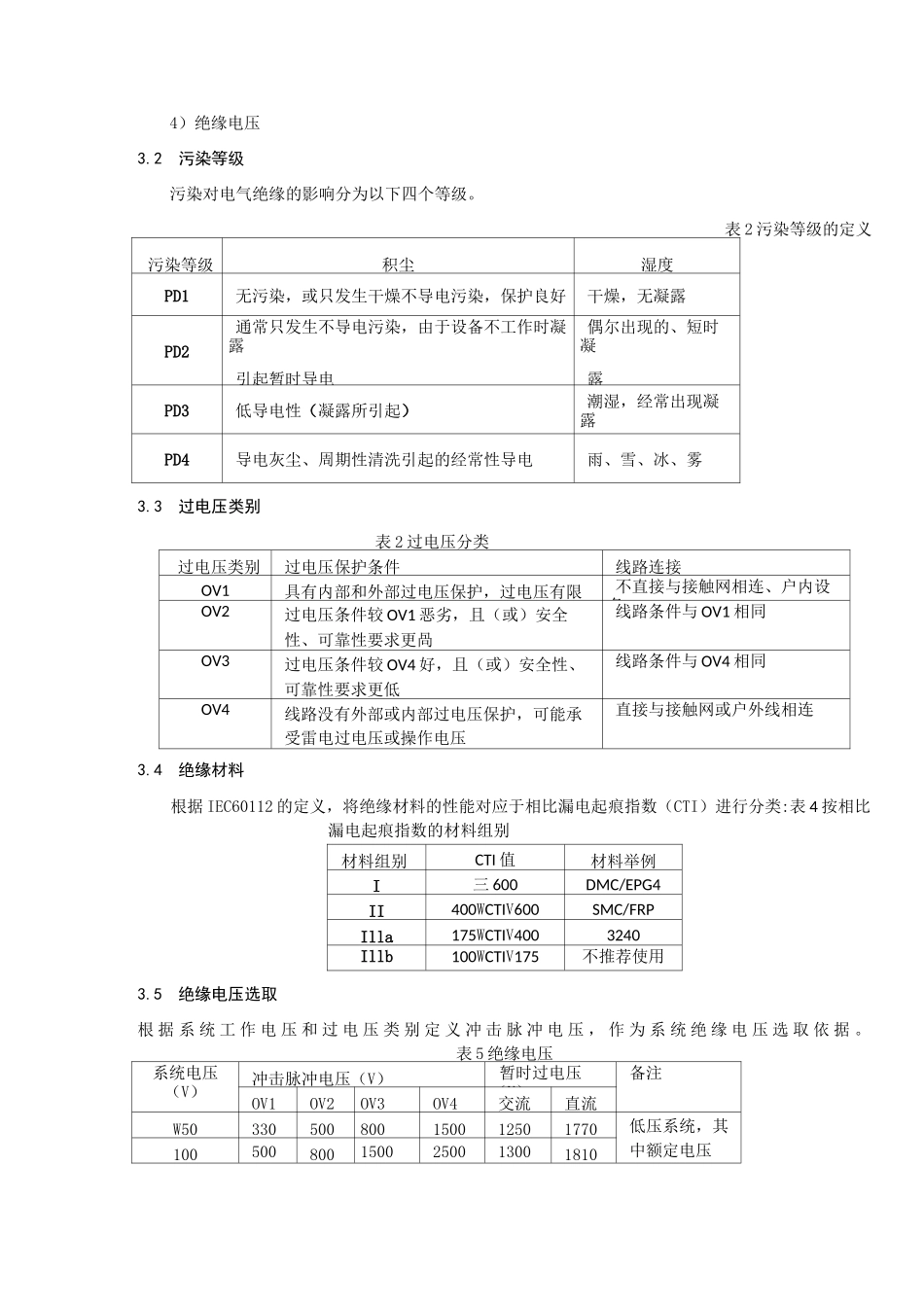

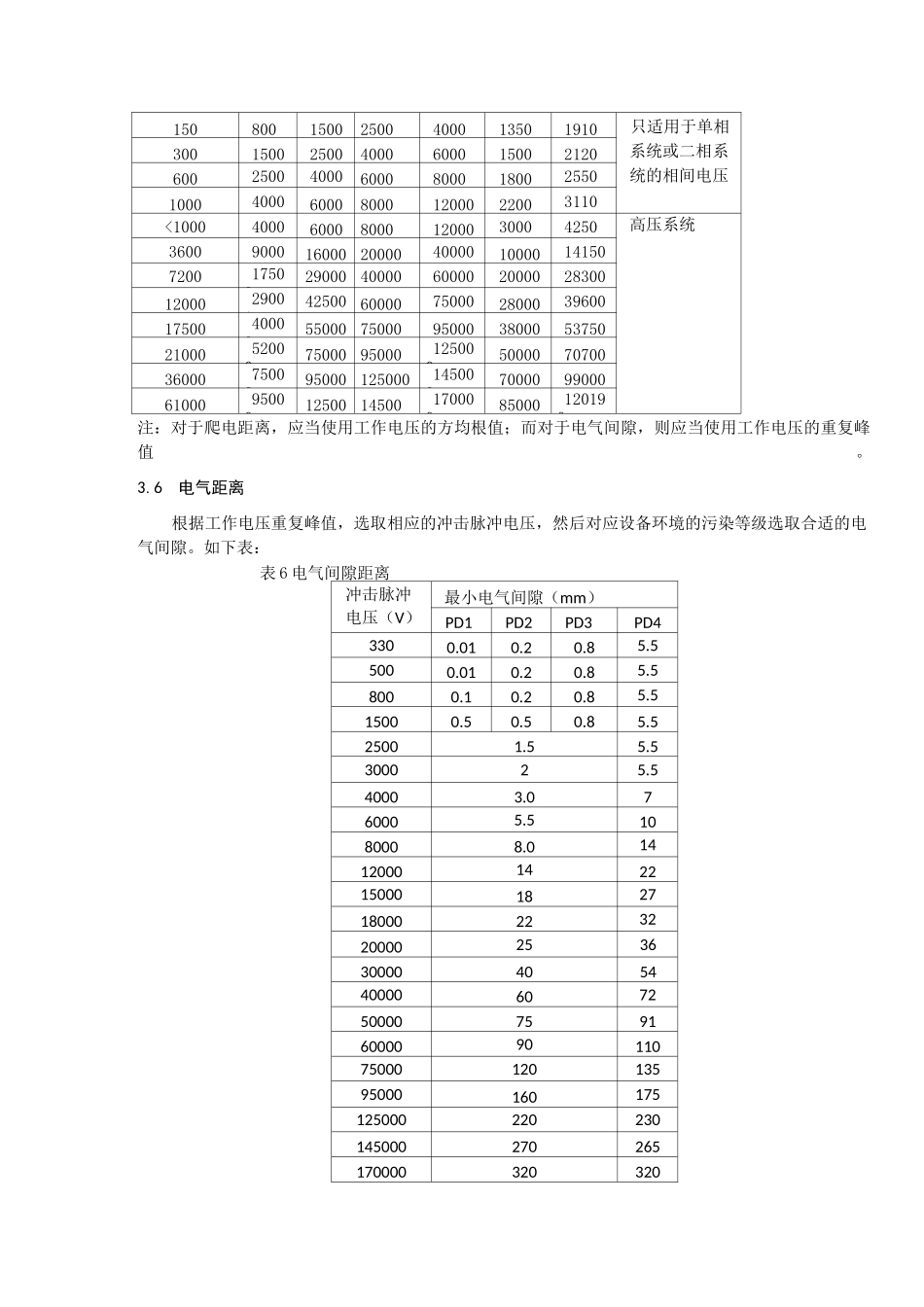

电气绝缘设计方法1目的和范围1.1目的本文档为高压电气产品绝缘结构设计及试验人员提供设计参考和指导1.2范围本文档主要适用于 3〜35kV 高压产品绝缘设计。1.3适用环境环境温度：20°C大气压力：101.3kPa绝对湿度：11g/m3海拔：W2000m2参考标准表 1 参考标准序号标准号标准名称备注1GB/T3859.1-20113半导体变流器通用要求和电网换相变流器第 1-1 部分：基本要求规范2GB311.1-2012绝缘配合第 1 部分：定义、原则和规则3GB/T25295-2010电气设备安全设计导则4DL_T1216-2013配电网静止同步补偿装置技术规范5GB/T12668.501-2013调速电气传动系统第 5-1 部分：安全要求电气、热和能量6GBT20626.3-2006特殊环境条件高原电工电子产品第 3 部分：雷电、污秽、凝露的防护要求3绝缘配合3.1影响绝缘的因素影响绝缘主要有以下方面的因素1)污染等级；2)过电压类别；3)绝缘材料4）绝缘电压3.2污染等级污染对电气绝缘的影响分为以下四个等级。表 2 污染等级的定义污染等级积尘湿度PD1无污染，或只发生干燥不导电污染，保护良好干燥，无凝露PD2通常只发生不导电污染，由于设备不工作时凝露引起暂时导电偶尔出现的、短时凝露PD3低导电性（凝露所引起）潮湿，经常出现凝露PD4导电灰尘、周期性清洗引起的经常性导电雨、雪、冰、雾3.3过电压类别表 2 过电压分类过电压类别过电压保护条件线路连接OV1具有内部和外部过电压保护，过电压有限不直接与接触网相连、户内设备OV2过电压条件较 OV1 恶劣，且（或）安全性、可靠性要求更咼线路条件与 OV1 相同OV3过电压条件较 OV4 好，且（或）安全性、可靠性要求更低线路条件与 OV4 相同OV4线路没有外部或内部过电压保护，可能承受雷电过电压或操作电压直接与接触网或户外线相连3.4绝缘材料根据 IEC60112 的定义，将绝缘材料的性能对应于相比漏电起痕指数（CTI）进行分类:表 4 按相比漏电起痕指数的材料组别材料组别CTI 值材料举例I三 600DMC/EPG4II400WCTIV600SMC/FRPIlla175WCTIV4003240Illb100WCTIV175不推荐使用3.5绝缘电压选取根 据 系 统 工 作 电 压 和 过 电 压 类 别 定 义 冲 击 脉 冲 电 压 ， 作 为 系 统 绝 缘 电 压 选 取 依 据 。表 5 绝缘电压系统电压（V）冲击脉冲电压（V）暂时过电压（V）备注OV1OV2OV3OV4交流直流W50330500800150012501770低压系统，其中额定电压1000V100500800150025001300181015080015002500400013501910只适用于单相系...
