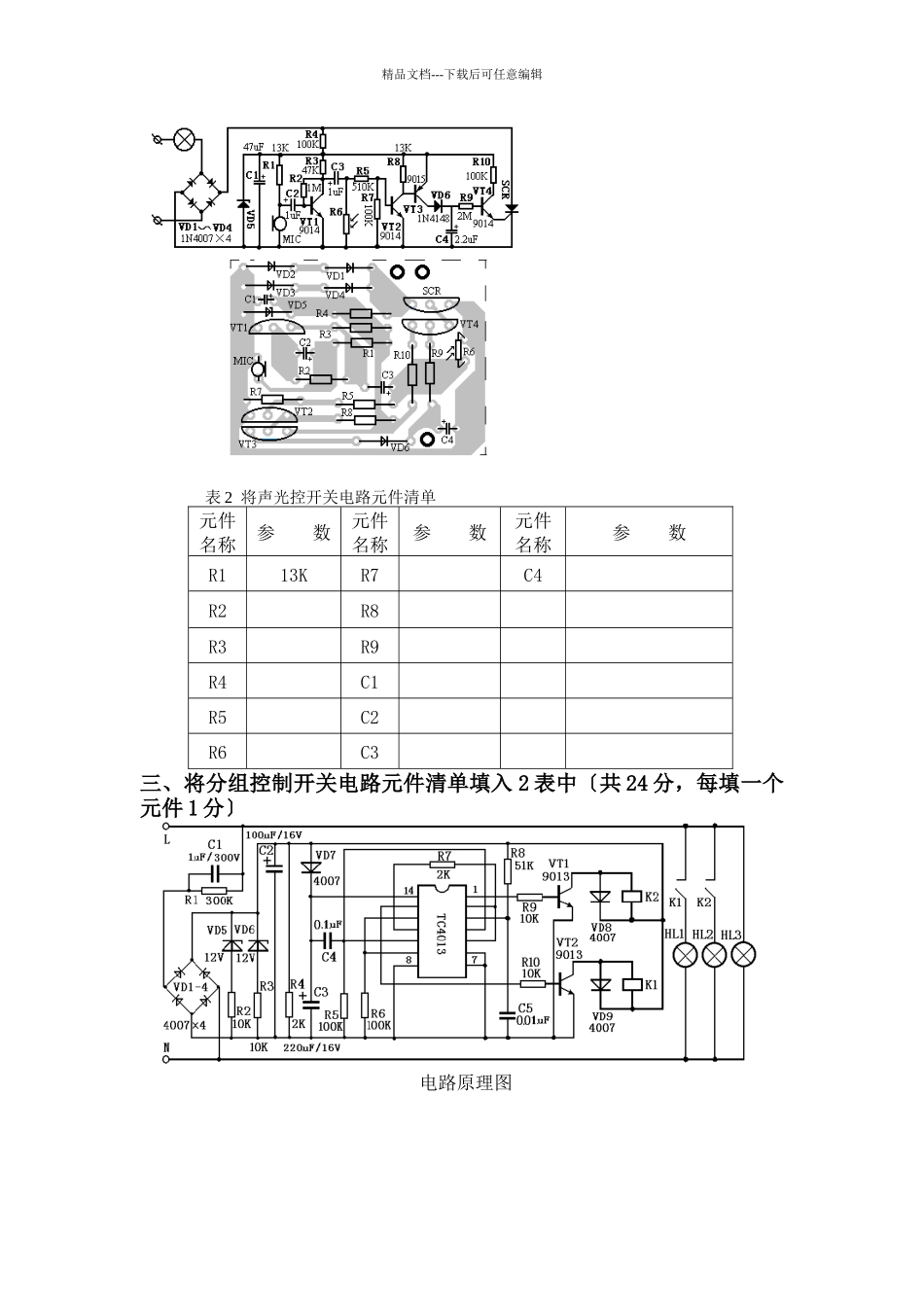

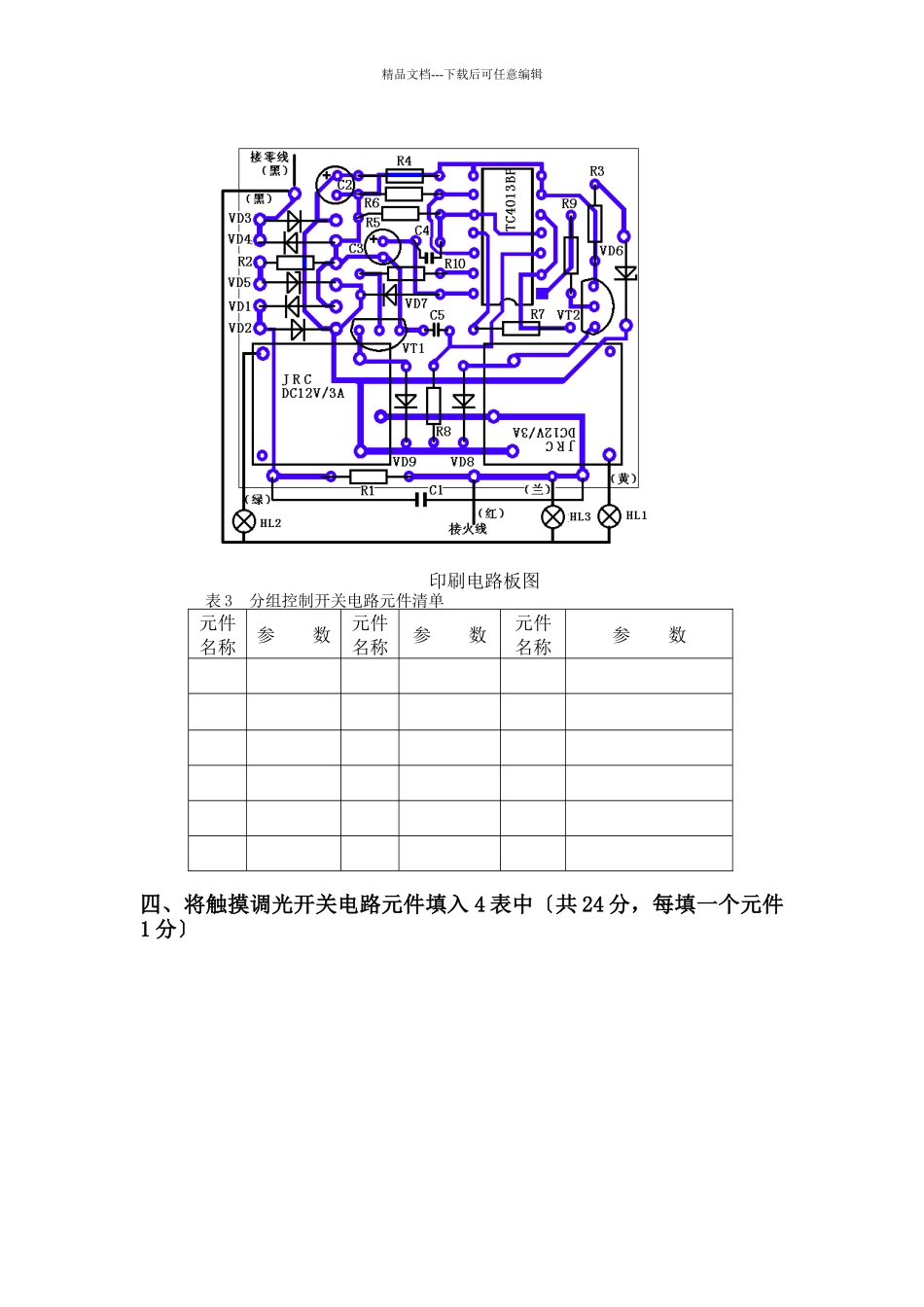

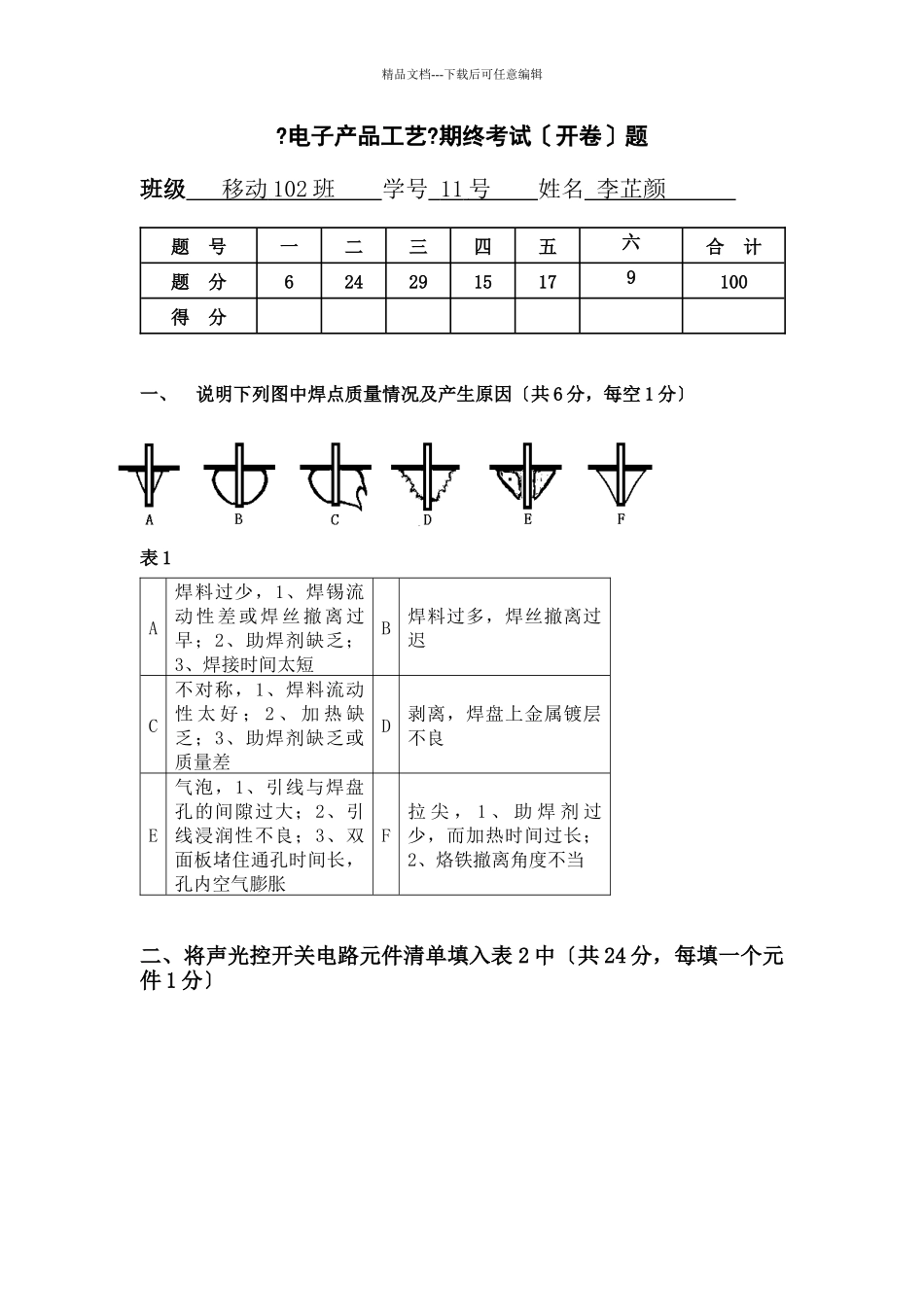

精品文档---下载后可任意编辑?电子产品工艺?期终考试〔开卷〕题班级 移动 102 班 学号 11 号 姓名 李芷颜 题 号一二三四五六合 计题 分6242915179100得 分一、说明下列图中焊点质量情况及产生原因〔共 6 分，每空 1 分〕表 1A焊料过少，1、焊锡流动性差或焊丝撤离过早；2、助焊剂缺乏；3、焊接时间太短B焊料过多，焊丝撤离过迟C不对称，1、焊料流动性 太 好 ； 2 、 加 热 缺乏；3、助焊剂缺乏或质量差D剥离，焊盘上金属镀层不良E气泡，1、引线与焊盘孔的间隙过大；2、引线浸润性不良；3、双面板堵住通孔时间长，孔内空气膨胀F拉 尖 ， 1 、 助 焊 剂 过少，而加热时间过长；2、烙铁撤离角度不当二、将声光控开关电路元件清单填入表 2 中〔共 24 分，每填一个元件 1 分〕精品文档---下载后可任意编辑表 2 将声光控开关电路元件清单元件名称参 数元件名称参 数元件名称参 数R113KR7C4R2R8R3R9R4C1R5C2R6C3三、将分组控制开关电路元件清单填入 2 表中〔共 24 分，每填一个元件 1 分〕电路原理图精品文档---下载后可任意编辑印刷电路板图表 3 分组控制开关电路元件清单元件名称参 数元件名称参 数元件名称参 数四、将触摸调光开关电路元件填入 4 表中〔共 24 分，每填一个元件1 分〕 精品文档---下载后可任意编辑电路原理图印刷电路板图表 4 触摸调光开关电路元件清单元件名称参 数元件名称参 数元件名称参 数五、将楼道声光控开关电路元件填入 4 表中〔共 24 分，每填一个元件 1 分〕 精品文档---下载后可任意编辑电路原理图 印刷电路板图表 5 楼道声光控开关电路元件清单 六、将下面印制板电路图翻绘成原理电路图〔共 6 分，每题 3 分〕1、元件参数元件参数元件参数精品文档---下载后可任意编辑2、
