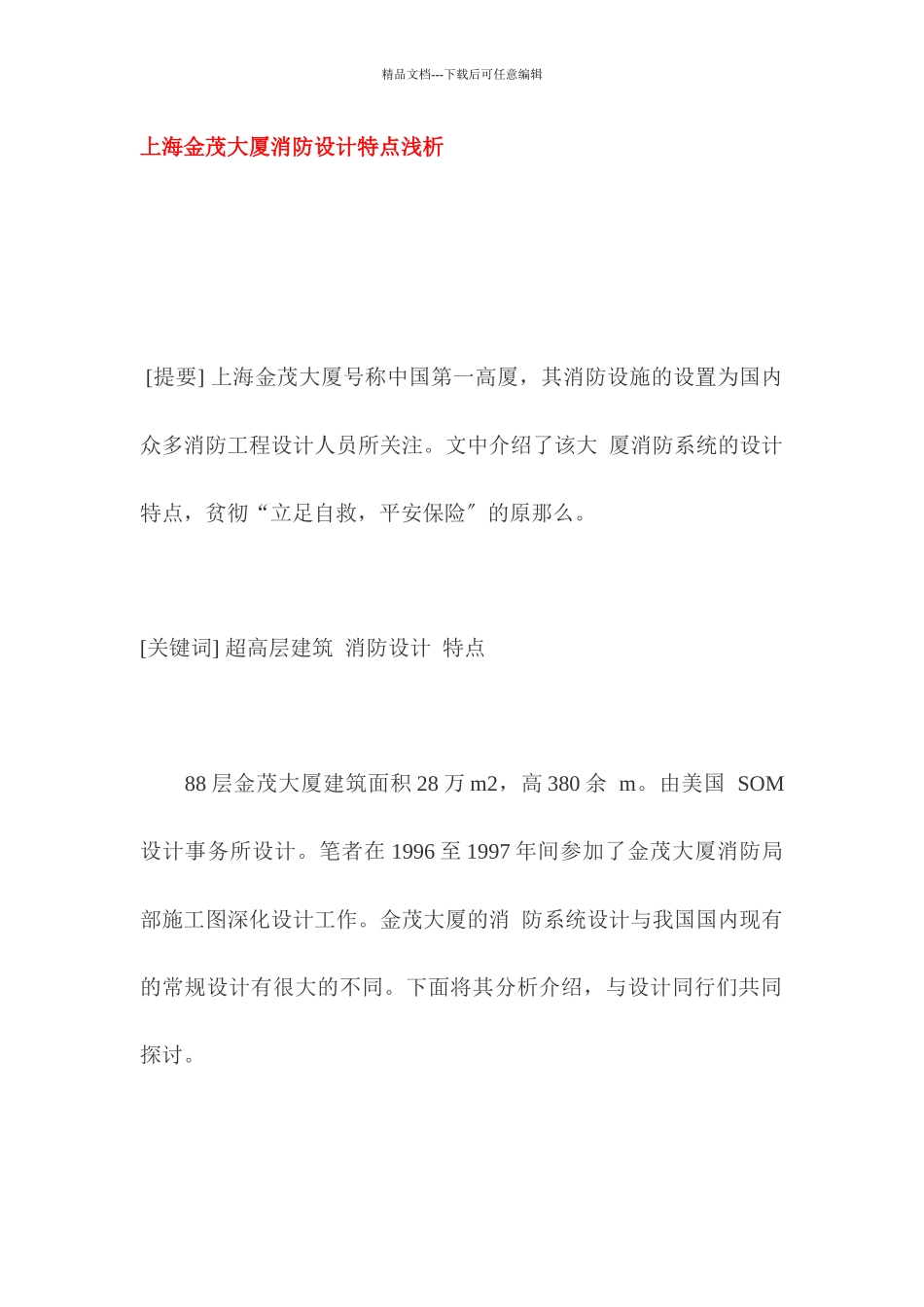

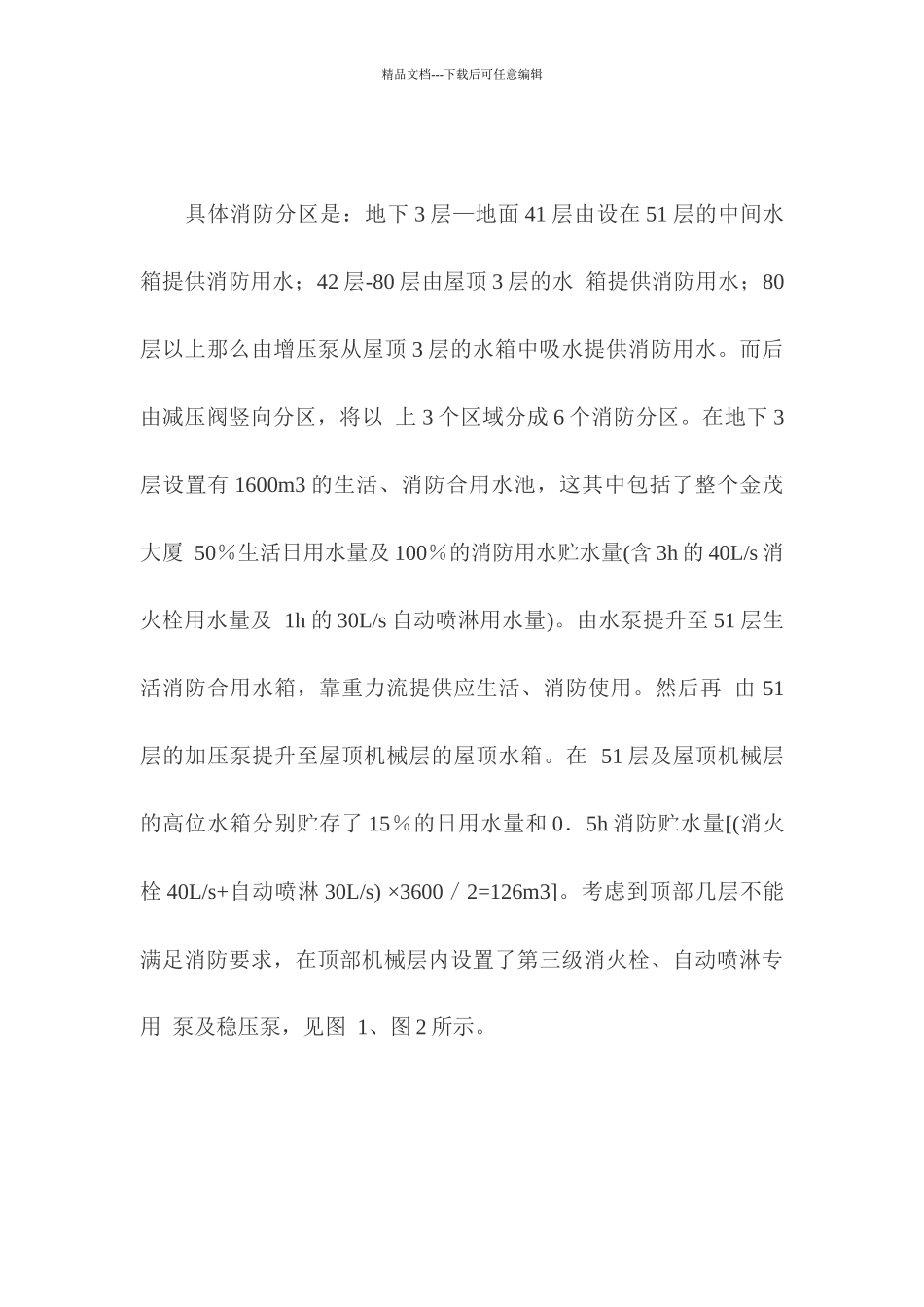

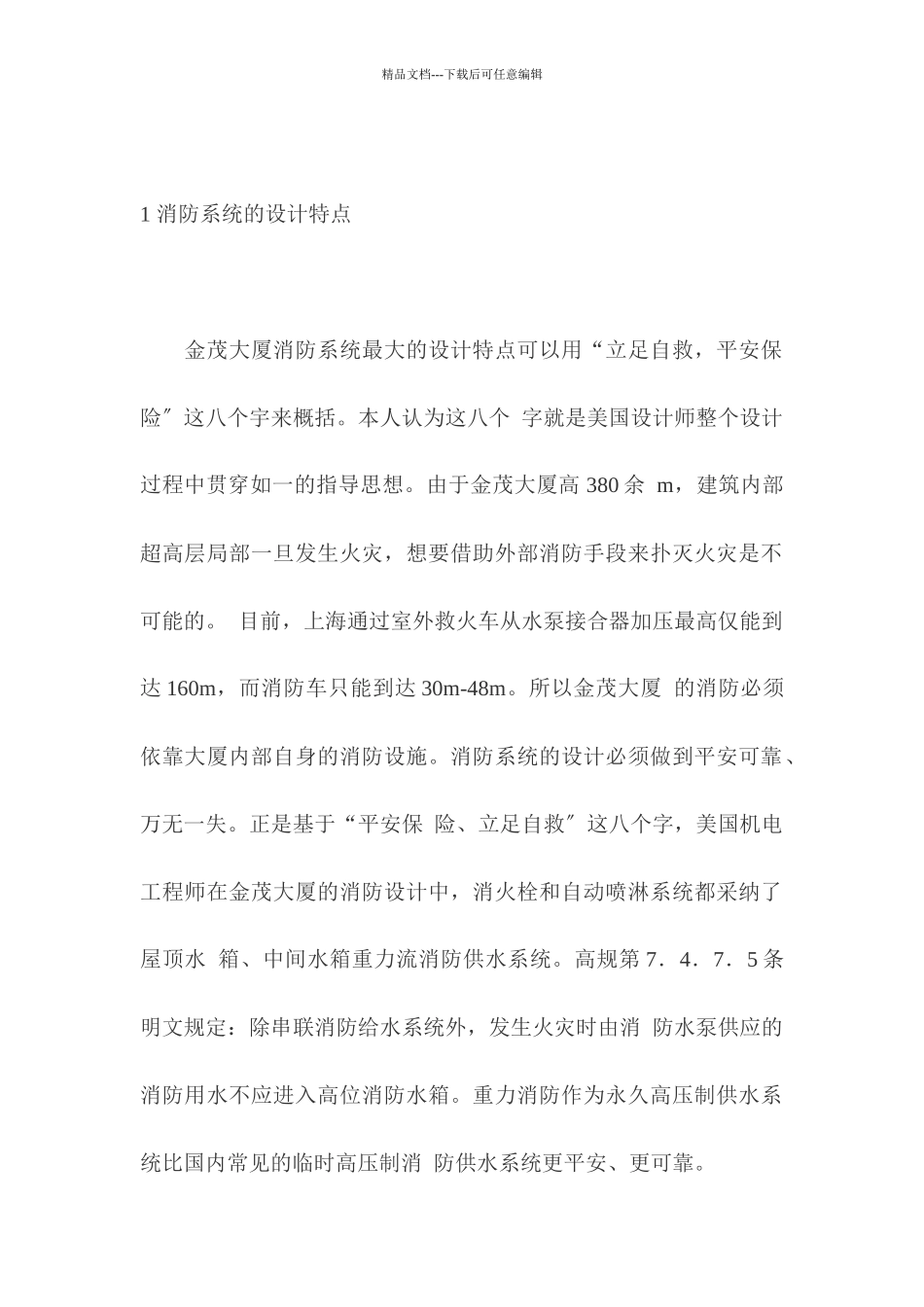

精品文档---下载后可任意编辑上海金茂大厦消防设计特点浅析 [提要] 上海金茂大厦号称中国第一高厦，其消防设施的设置为国内众多消防工程设计人员所关注。文中介绍了该大 厦消防系统的设计特点，贫彻“立足自救，平安保险〞的原那么。[关键词] 超高层建筑 消防设计 特点 88 层金茂大厦建筑面积 28 万 m2，高 380 余 m。由美国 SOM设计事务所设计。笔者在 1996 至 1997 年间参加了金茂大厦消防局部施工图深化设计工作。金茂大厦的消 防系统设计与我国国内现有的常规设计有很大的不同。下面将其分析介绍，与设计同行们共同探讨。 精品文档---下载后可任意编辑1 消防系统的设计特点 金茂大厦消防系统最大的设计特点可以用“立足自救，平安保险〞这八个宇来概括。本人认为这八个 字就是美国设计师整个设计过程中贯穿如一的指导思想。由于金茂大厦高 380 余 m，建筑内部超高层局部一旦发生火灾，想要借助外部消防手段来扑灭火灾是不可能的。 目前，上海通过室外救火车从水泵接合器加压最高仅能到达 160m，而消防车只能到达 30m-48m。所以金茂大厦 的消防必须依靠大厦内部自身的消防设施。消防系统的设计必须做到平安可靠、万无一失。正是基于“平安保 险、立足自救〞这八个字，美国机电工程师在金茂大厦的消防设计中，消火栓和自动喷淋系统都采纳了屋顶水 箱、中间水箱重力流消防供水系统。高规第 7．4．7．5 条明文规定：除串联消防给水系统外，发生火灾时由消 防水泵供应的消防用水不应进入高位消防水箱。重力消防作为永久高压制供水系统比国内常见的临时高压制消 防供水系统更平安、更可靠。 精品文档---下载后可任意编辑 具体消防分区是：地下 3 层—地面 41 层由设在 51 层的中间水箱提供消防用水；42 层-80 层由屋顶 3 层的水 箱提供消防用水；80层以上那么由增压泵从屋顶 3 层的水箱中吸水提供消防用水。而后由减压阀竖向分区，将以 上 3 个区域分成 6 个消防分区。在地下 3层设置有 1600m3 的生活、消防合用水池，这其中包括了整个金茂大厦 50％生活日用水量及 100％的消防用水贮水量(含 3h 的 40L/s 消火栓用水量及 1h 的 30L/s 自动喷淋用水量)。由水泵提升至 51 层生活消防合用水箱，靠重力流提供应生活、消防使用。然后再 由 51层的加压泵提升至屋顶机械层的屋顶水箱。在 51 层及屋顶机械层的高位水箱分别贮存了 15％的日用水量和 0．5h 消防贮水量[(消火栓...
