小电厂继电保护定值计算举例

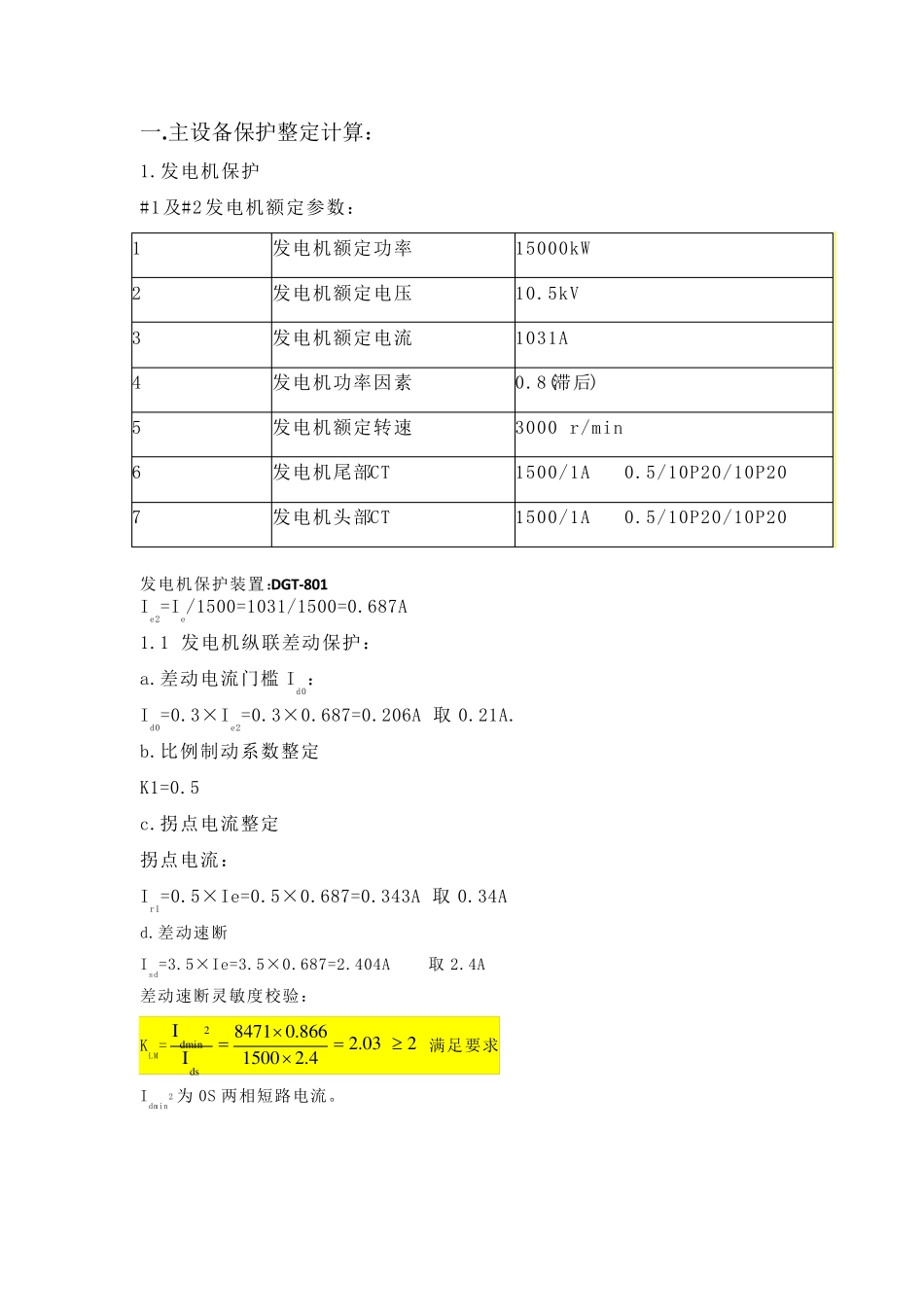

小电厂继电保护定值计算举例_第1页
1/44
小电厂继电保护定值计算举例_第2页
2/44
小电厂继电保护定值计算举例_第3页
3/44
一. 主设备保护整定计算: 1.发电机保护 #1 及#2 发电机额定参数: 1 发电机额定功率 15000kW 2 发电机额定电压 10.5kV 3 发电机额定电流 1031A 4 发电机功率因素 0.8(滞后) 5 发电机额定转速 3000 r/min 6 发电机尾部CT 1500/1A 0.5/10P20/10P20 7 发电机头部CT 1500/1A 0.5/10P20/10P20 发电机保护装置:DGT-801 Ie2=Ie/1500=1031/1500=0.687A 1.1 发电机纵联差动保护: a.差动电流门槛Id0: Id0=0.3×Ie2=0.3×0.687=0.206A 取 0.21A. b.比例制动系数整定 K1=0.5 c.拐点电流整定 拐点电流: Ir1=0.5×Ie=0.5×0.687=0.343A 取 0.34A d.差动速断 Isd=3.5×Ie=3.5×0.687=2.404A 取 2.4A 差动速断灵敏度校验: KLM=03.24.21500866.08471IIds2dmin2 满足要求 Idmin2 为 0S 两相短路电流。 发电机纵差保护定值单: 名称 制动 系数 启动 电流 拐点 电流 负序 电压 速断倍数 (*Ie) 解除TA 断线 功能差流倍数(额定 电流 代号 KZ Iq Ig U2 Is Ict Ie (IN) 整定 范围 0.1~ 1.8 0.05~10 0.5~10 1~30 1~20 0.8~1.2 0.5~8 单位 安 安 伏 倍数 倍数 安 整定值 0.5 0.21 0.34 8 3.5 1.0 0.69 1.2 发电机定子接地保护 a.零序电压定值按躲过正常运行时的最大不平衡电压整定,若零序电压保护跳闸投入,当发生单相接地时保护跳闸,否则仅发告警信号。 Uzd=KK×3U0 3U0 为正常运行时的最大不平衡电压 KK 为可靠系数取 1.2 正常运行时开口三角 3U0 在 10~15V 左右,但因 PT 特性不同,差距变大,可以现场实际测量定夺。 方法:先不投零序电压保护跳闸,机组投运后实测出 3U0,再输入定值。延时可取t=9S。 发电机定子接地护定值单: 名称 动作电压 动作时间 符 号 3U0g t 整定范围 1~50 0.1~100 单位 V S 整定值 暂设 10V,待实测后再输入实测值 9 1.3 发电机复合电压过流保护 a.低电压整定 按躲过发电机正常运行时可能出线的最低电压来整定 UL=0.7×Ue=0.7×100=70V b.负序电压整定 按躲过发电机正常运行机端最大负序电压。通常取发电机额定电压的8%~10%。 U2g=0.08×Ue=0.08×100=8V c.发电机过流整定 Ig=rKKK×Ie=687.095.02.1=0.867A 取 0.87A KK-可靠系数,取 1.2~1.5;本次取 1.2 Kr-返回系数,取 0.85~0.95;本次取 0.95 时间 t=0.5S KLM=46.3150087.0...
