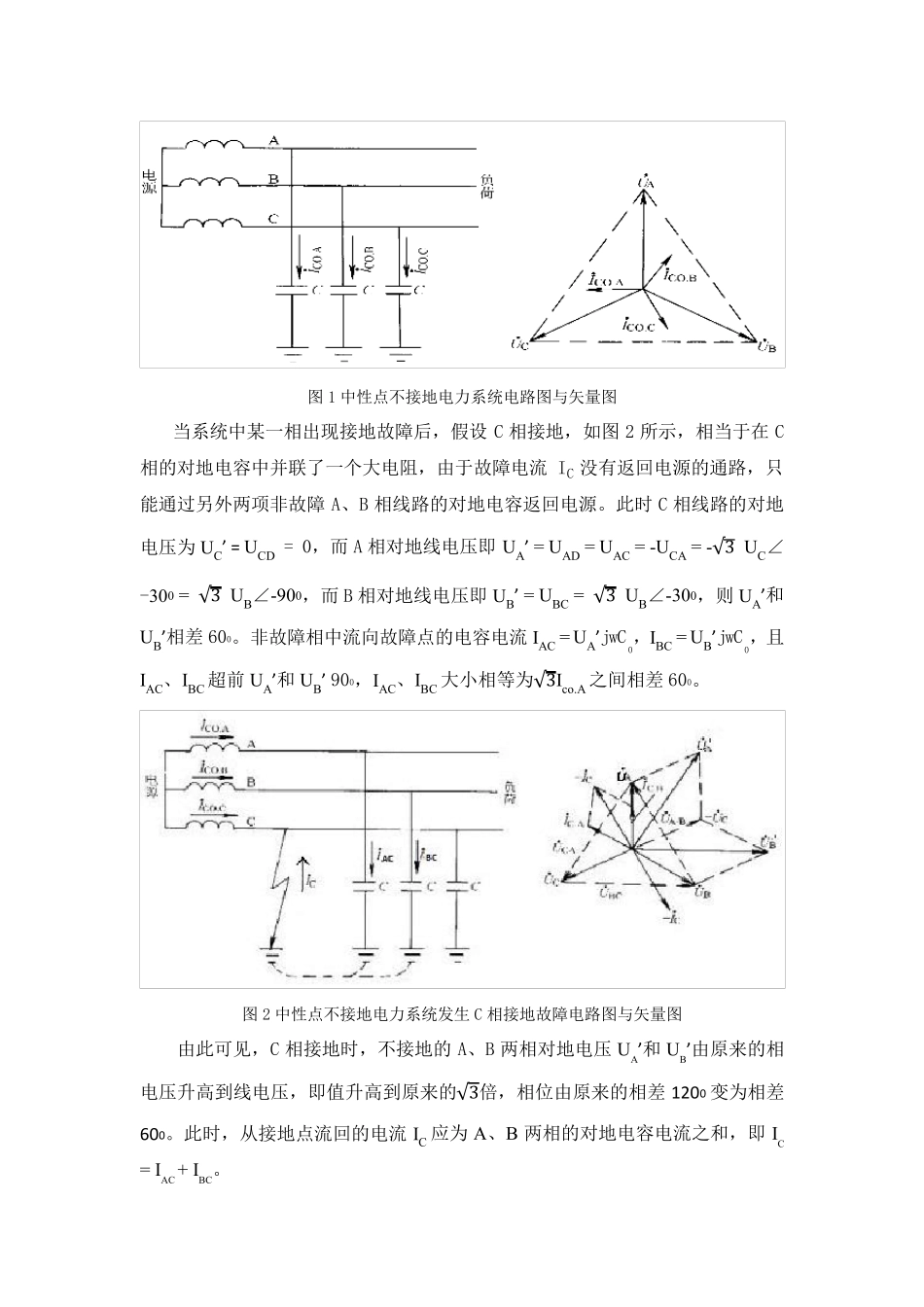

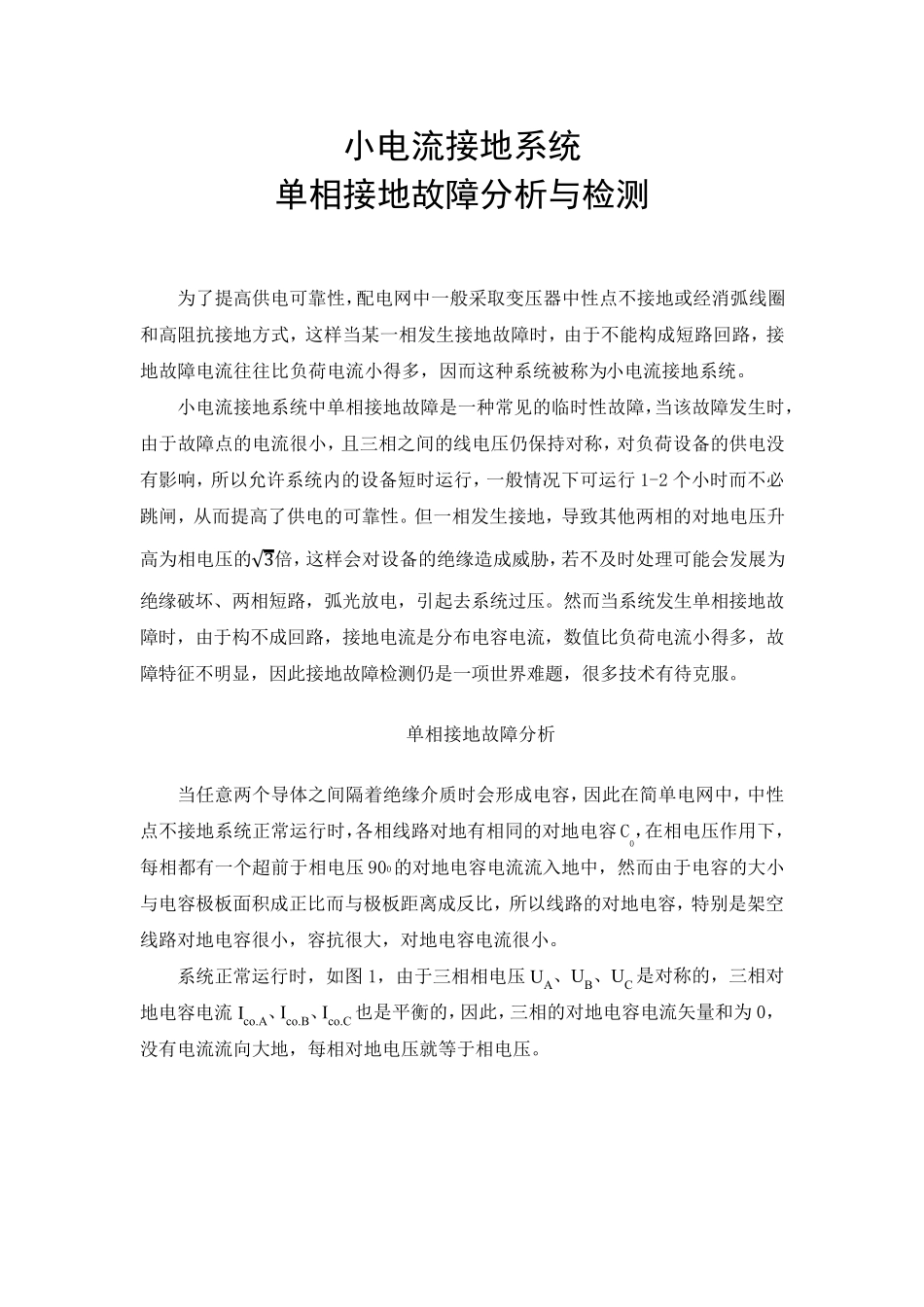

小电流接地系统 单相接地故障分析与检测 为了提高供电可靠性，配电网中一般采取变压器中性点不接地或经消弧线圈和高阻抗接地方式，这样当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，因而这种系统被称为小电流接地系统。 小电流接地系统中单相接地故障是一种常见的临时性故障，当该故障发生时，由于故障点的电流很小，且三相之间的线电压仍保持对称，对负荷设备的供电没有影响，所以允许系统内的设备短时运行，一般情况下可运行1-2 个小时而不必跳闸，从而提高了供电的可靠性。但一相发生接地，导致其他两相的对地电压升高为相电压的√3倍，这样会对设备的绝缘造成威胁，若不及时处理可能会发展为绝缘破坏、两相短路，弧光放电，引起去系统过压。然而当系统发生单相接地故障时，由于构不成回路，接地电流是分布电容电流，数值比负荷电流小得多，故障特征不明显，因此接地故障检测仍是一项世界难题，很多技术有待克服。 单相接地故障分析 当任意两个导体 之间隔 着 绝缘介 质 时会形 成电容，因此在 简 单电网中，中性点不接地系统正 常运行时，各 相线路对地有相同 的对地电容C0，在 相电压作 用 下，每 相都 有一个超 前 于相电压900的对地电容电流流入 地中，然而由于电容的大 小与 电容极 板 面 积 成正 比而与 极 板 距 离 成反 比，所以线路的对地电容，特别 是架 空线路对地电容很小，容抗很大 ，对地电容电流很小。 系统正 常运行时，如 图 1，由于三相相电压UA、UB、UC 是对称的，三相对地电容电流Ico.A、Ico.B、Ico.C 也 是平 衡 的，因此，三相的对地电容电流矢 量 和为0，没有电流流向 大 地，每 相对地电压就 等 于相电压。 图1 中性点不接地电力系统电路图与矢量图 当系统中某一相出现接地故障后，假设C 相接地，如图2 所示，相当于在C相的对地电容中并联了一个大电阻，由于故障电流IC 没有返回电源的通路，只能通过另外两项非故障A、B 相线路的对地电容返回电源。此时C 相线路的对地电压为UC’ = UCD = 0，而A 相对地线电压即UA’ = UAD = UAC = -UCA = -√3 UC∠-300 = √3 UB∠-900，而B 相对地线电压即UB’ = UBC = √3 UB∠-300，则 UA’和UB’相差 600。非故障相中流向故障点的电容电流IAC = UA’jwC0，IBC = UB’jwC0，且 IAC、IBC 超前 UA’和 UB’ 900，IAC、IBC 大小相等为√3I...
