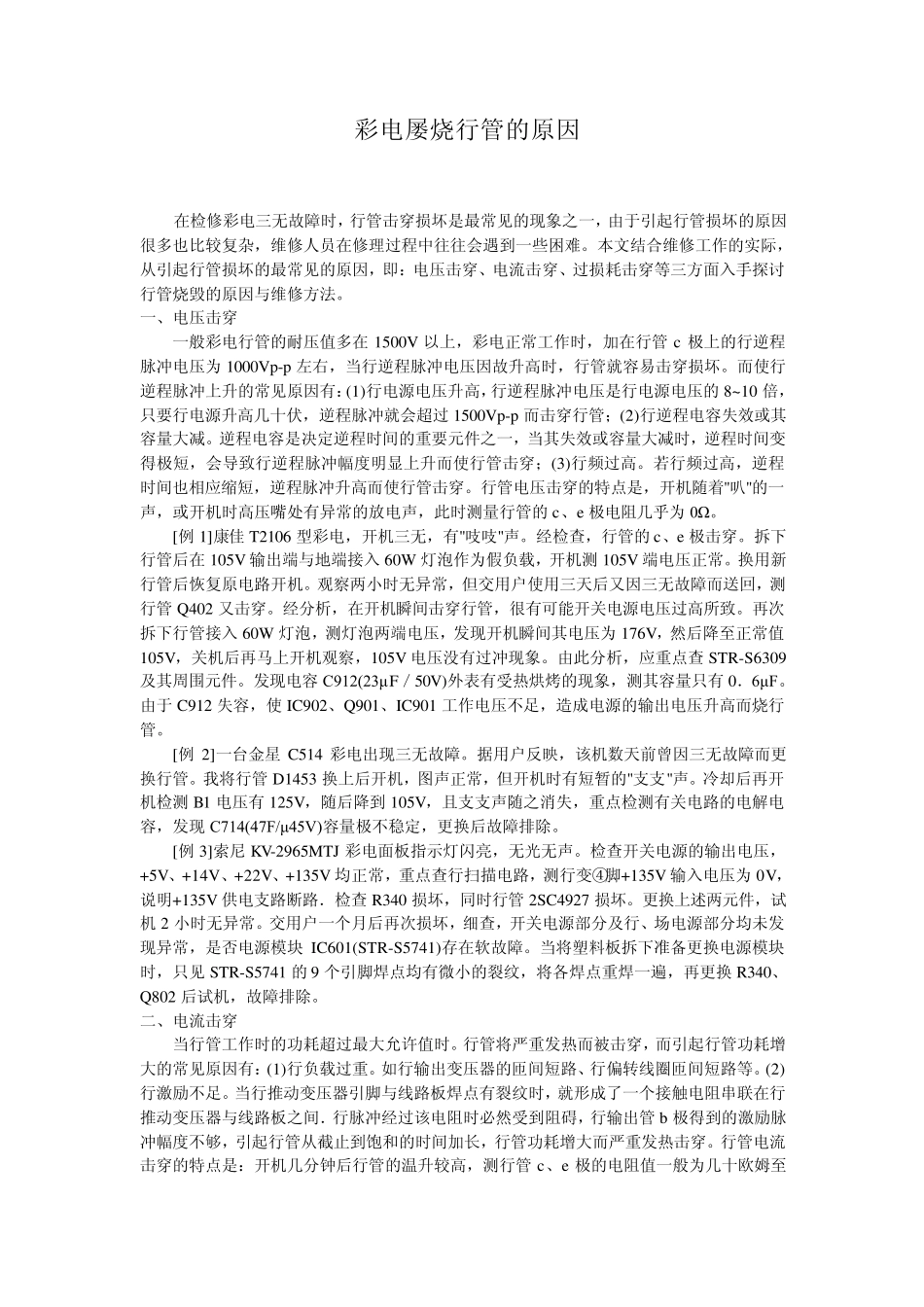

彩电屡烧行管的原因 在检修彩电三无故障时,行管击穿损坏是最常见的现象之一,由于引起行管损坏的原因很多也比较复杂,维修人员在修理过程中往往会遇到一些困难。本文结合维修工作的实际,从引起行管损坏的最常见的原因,即:电压击穿、电流击穿、过损耗击穿等三方面入手探讨行管烧毁的原因与维修方法。 一、电压击穿 一般彩电行管的耐压值多在 1500V 以上,彩电正常工作时,加在行管 c 极上的行逆程脉冲电压为 1000Vp-p 左右,当行逆程脉冲电压因故升高时,行管就容易击穿损坏。而使行逆程脉冲上升的常见原因有:(1)行电源电压升高,行逆程脉冲电压是行电源电压的 8~10 倍,只要行电源升高几十伏,逆程脉冲就会超过 1500Vp-p 而击穿行管;(2)行逆程电容失效或其容量大减。逆程电容是决定逆程时间的重要元件之一,当其失效或容量大减时,逆程时间变得极短,会导致行逆程脉冲幅度明显上升而使行管击穿;(3)行频过高。若行频过高,逆程时间也相应缩短,逆程脉冲升高而使行管击穿。行管电压击穿的特点是,开机随着"叭"的一声,或开机时高压嘴处有异常的放电声,此时测量行管的 c、e 极电阻几乎为 0Ω。 [例1]康佳T2106 型彩电,开机三无,有"吱吱"声。经检查,行管的 c、e 极击穿。拆下行管后在 105V 输出端与地端接入 60W 灯泡作为假负载,开机测105V 端电压正常。换用新行管后恢复原电路开机。观察两小时无异常,但交用户使用三天后又因三无故障而送回,测行管 Q402 又击穿。经分析,在开机瞬间击穿行管,很有可能开关电源电压过高所致。再次拆下行管接入 60W 灯泡,测灯泡两端电压,发现开机瞬间其电压为 176V,然后降至正常值105V,关机后再马上开机观察,105V 电压没有过冲现象。由此分析,应重点查STR-S6309及其周围元件。发现电容 C912(23μF/50V)外表有受热烘烤的现象,测其容量只有 0.6μF。由于 C912 失容,使 IC902、Q901、IC901 工作电压不足,造成电源的输出电压升高而烧行管。 [例2]一台金星C514 彩电出现三无故障。据用户反映,该机数天前曾因三无故障而更换行管。我将行管 D1453 换上后开机,图声正常,但开机时有短暂的"支支"声。冷却后再开机检测B1 电压有 125V,随后降到 105V,且支支声随之消失,重点检测有关电路的电解电容,发现 C714(47F/μ45V)容量极不稳定,更换后故障排除。 [例3]索尼KV-2965MTJ 彩电面板指示灯闪亮,无光无声。检查开关电源的输出电压,+5V、+14V、+22V...
