彩电枕校电路的原理与检修

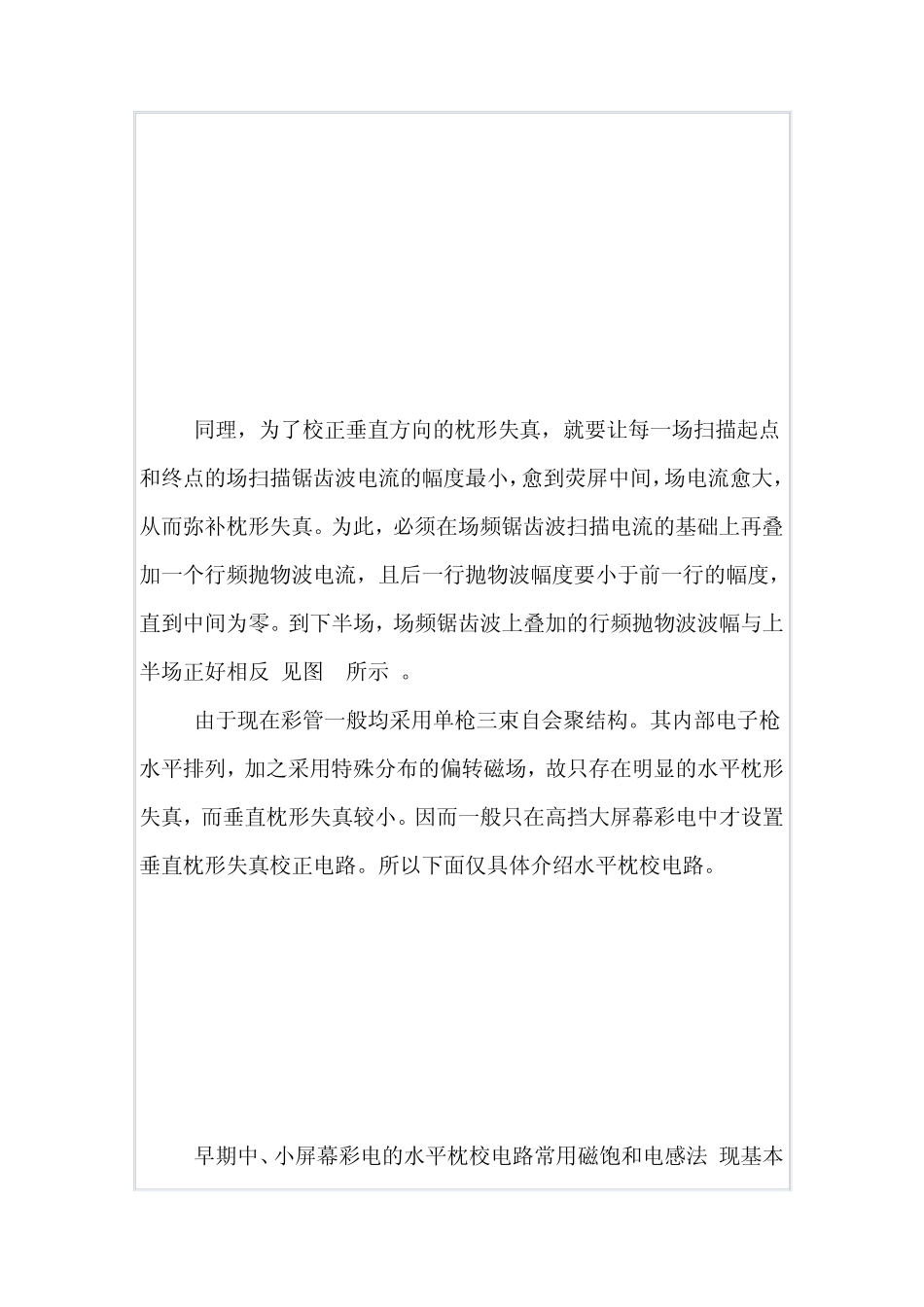

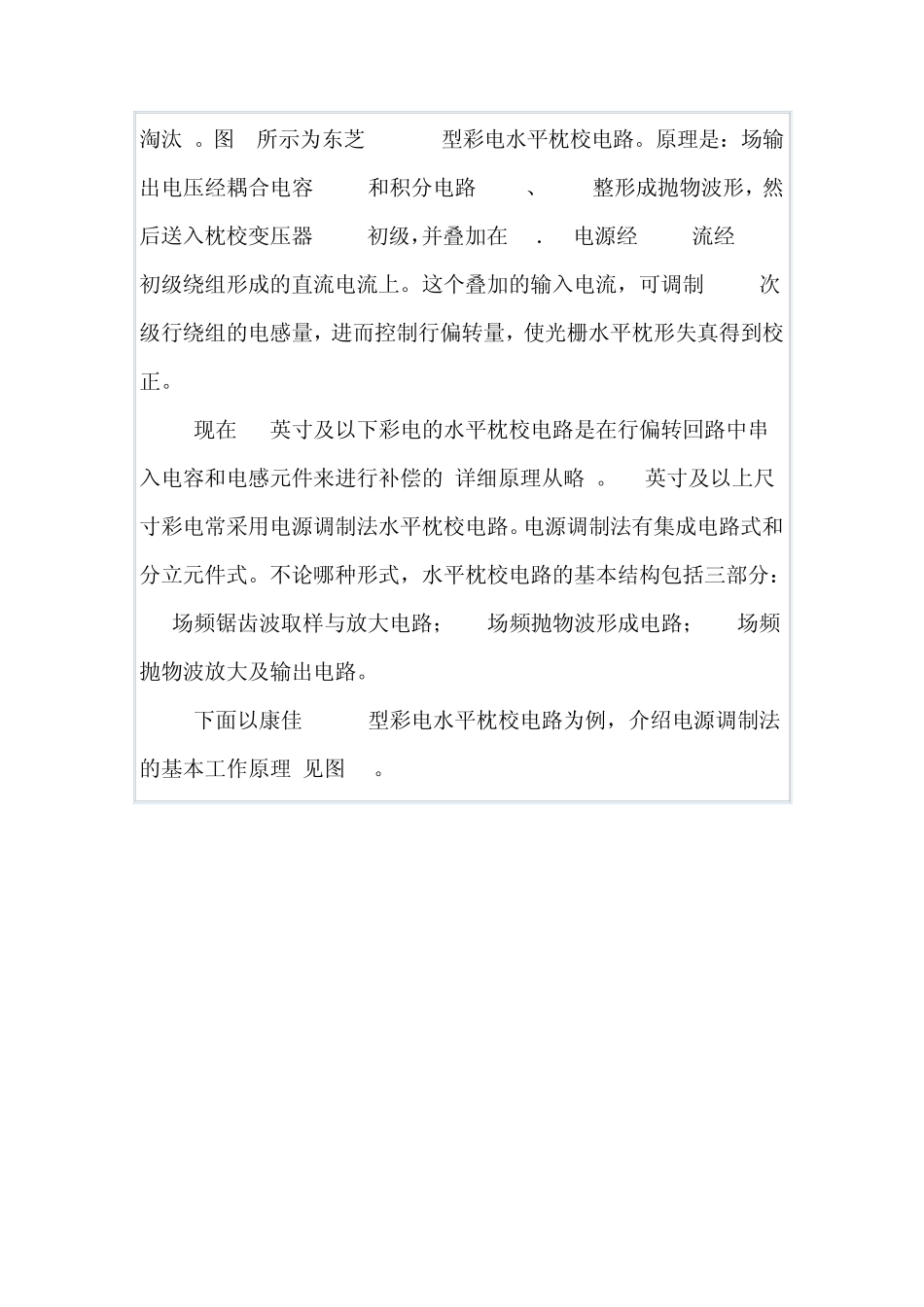

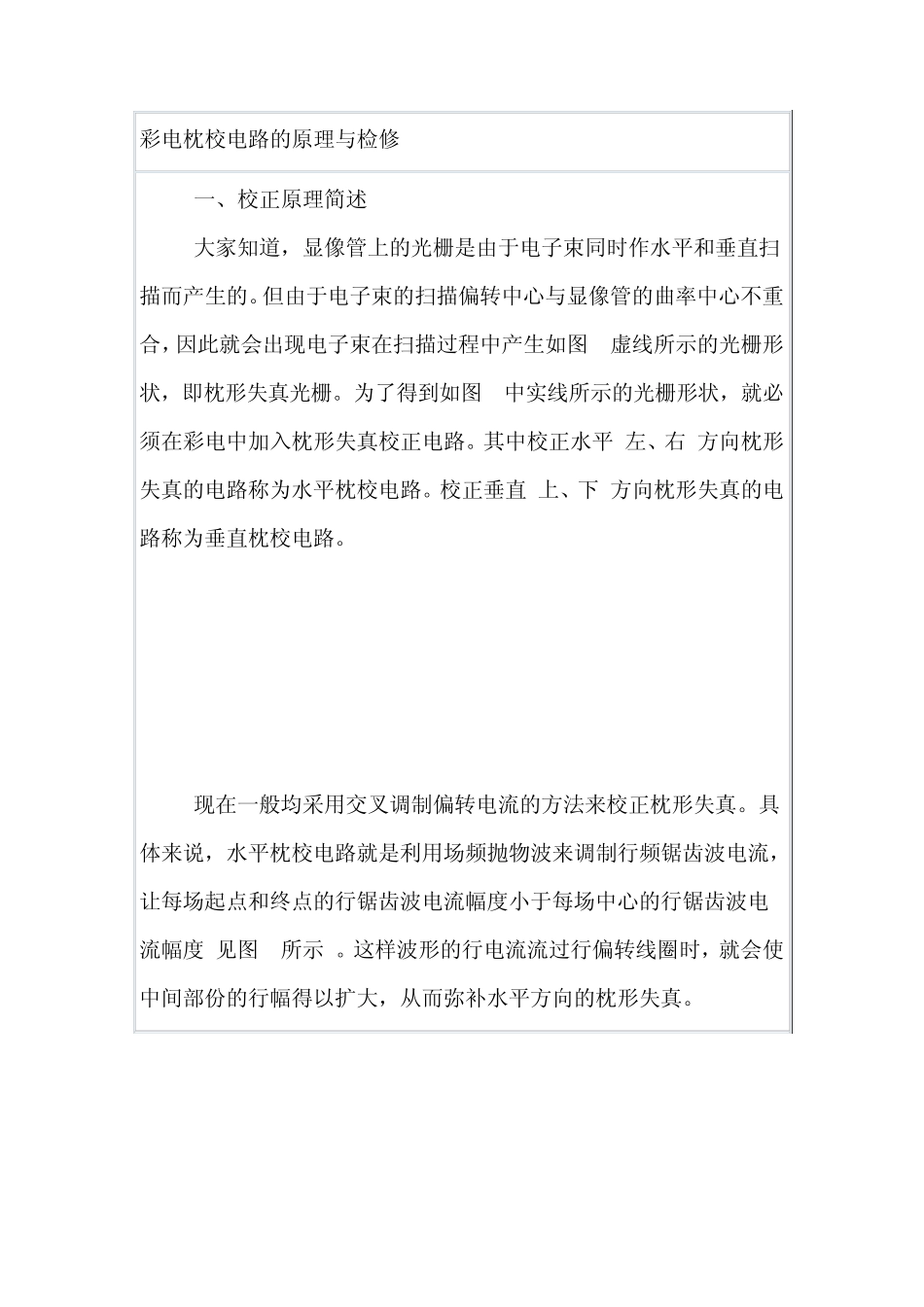

彩电枕校电路的原理与检修 一、校正原理简述 大家知道，显像管上的光栅是由于电子束同时作水平和垂直扫描而产生的。但由于电子束的扫描偏转中心与显像管的曲率中心不重合，因此就会出现电子束在扫描过程中产生如图 1虚线所示的光栅形状，即枕形失真光栅。为了得到如图 1中实线所示的光栅形状，就必须在彩电中加入枕形失真校正电路。其中校正水平(左、右)方向枕形失真的电路称为水平枕校电路。校正垂直(上、下)方向枕形失真的电路称为垂直枕校电路。 现在一般均采用交叉调制偏转电流的方法来校正枕形失真。具体来说，水平枕校电路就是利用场频抛物波来调制行频锯齿波电流，让每场起点和终点的行锯齿波电流幅度小于每场中心的行锯齿波电流幅度(见图 2所示)。这样波形的行电流流过行偏转线圈时，就会使中间部份的行幅得以扩大，从而弥补水平方向的枕形失真。 同理，为了校正垂直方向的枕形失真，就要让每一场扫描起点和终点的场扫描锯齿波电流的幅度最小，愈到荧屏中间，场电流愈大，从而弥补枕形失真。为此，必须在场频锯齿波扫描电流的基础上再叠加一个行频抛物波电流，且后一行抛物波幅度要小于前一行的幅度，直到中间为零。到下半场，场频锯齿波上叠加的行频抛物波波幅与上半场正好相反(见图 3所示)。 由于现在彩管一般均采用单枪三束自会聚结构。其内部电子枪水平排列，加之采用特殊分布的偏转磁场，故只存在明显的水平枕形失真，而垂直枕形失真较小。因而一般只在高挡大屏幕彩电中才设置垂直枕形失真校正电路。所以下面仅具体介绍水平枕校电路。 早期中、小屏幕彩电的水平枕校电路常用磁饱和电感法(现基本 淘汰)。图4所示为东芝c-1421型彩电水平枕校电路。原理是：场输出电压经耦合电容c316和积分电路R324、C319整形成抛物波形，然后送入枕校变压器 T304初级，并叠加在 16．5V电源经R325流经T304初级绕组形成的直流电流上。这个叠加的输入电流，可调制 T304次级行绕组的电感量，进而控制行偏转量，使光栅水平枕形失真得到校正。 现在 21英寸及以下彩电的水平枕校电路是在行偏转回路中串入电容和电感元件来进行补偿的(详细原理从略)。25英寸及以上尺寸彩电常采用电源调制法水平枕校电路。电源调制法有集成电路式和分立元件式。不论哪种形式，水平枕校电路的基本结构包括三部分：(1)场频锯齿波取样与放大电路；(2)场频抛物波形成电路；(3)场频抛物波放大及输出电路。 下面以康佳 T2517型彩电水平枕校电路为例，介绍电源调制法的...
