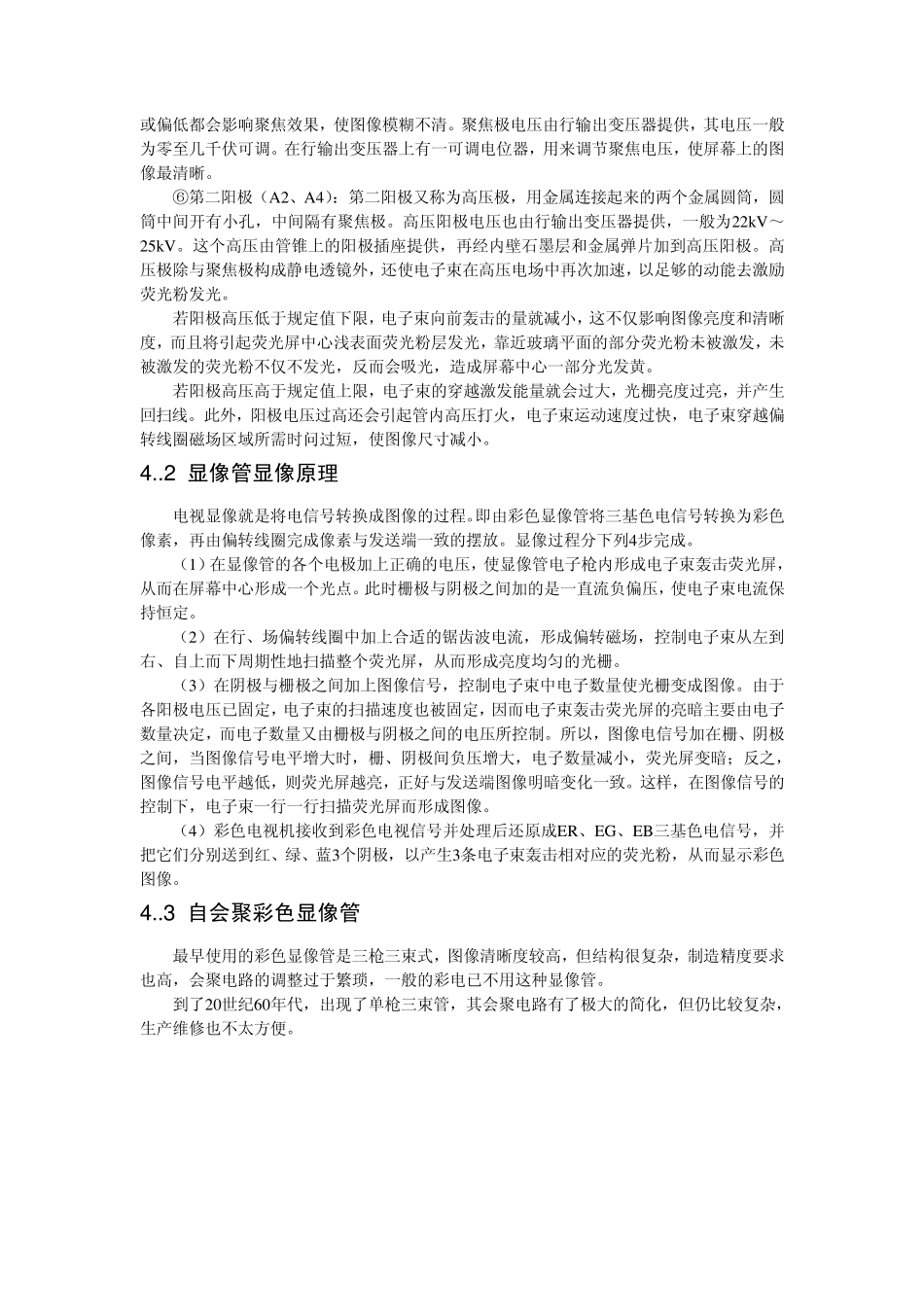

彩色显像管电路_第3页
3/12
4 . 彩色显像管电路 显像管的作用与摄像管恰好相反,它将图像的电信号还原为光信号,即重现图像。电视机的各项指标均与它有着密切的关系。本节主要分别介绍显像管及附属线路的结构、工作原理和性能指标。 4 ..1 彩色显像管结构 显像管是一种阴极电子射线管,简称CRT,它是彩色电视机重现彩色图像的关键器件。结构如图4-1所示。 图4-1 自会聚彩色显像管结构 (1) 玻璃外壳 显像管的外壳由玻璃制成。由于管内真空度很高,整个外壳要承受很大的大气压力,故玻璃较厚,以防爆裂,并在玻璃外壳周围箍一条防爆钢带。 玻璃外壳又由管颈、管锥体和屏幕玻璃三部分构成。屏幕通常为球面形状,我国规定屏幕宽、高比为4:3。 管锥的形状为锥体,管锥一端与管屏封结,另一端与管颈封结。管锥的内外壁都涂有导电石墨(内外都需整壁导电),内壁石墨与高压嘴阳极相连,外壁石墨通过金属弹片与电路中的“地”相连。内外壁的,石墨层与玻璃介质构成500~1 000 p F的电容,这个电容可作为第二、第四高压阳极的滤波电容,因此在高压供电电路中不必再接高压滤波电容。管锥上还有一个高压阳极插座(修理上称做“高压嘴”),l万伏以上的高压就是通过它加到内部阳极的。 (2) 荧光屏 荧光屏主要指屏面及涂在屏面玻璃内壁的荧光粉薄层。彩色显像管要能显示红、绿、蓝3 种基色,在荧光屏表面应交叉涂上红、绿、蓝3 种荧光粉。 (3) 荫罩板(又称分色板) 荫罩板的作用是保证红、绿、蓝3 条电子束只能轰击与之相对应的荧光粉。荫罩板位于荧光屏后约1cm 处,上面有很多槽孔(即荫罩孔),每一个槽孔必须与荧光粉的排列相对应。 (4)电子枪 电子枪的作用是产生受控电子束。由于彩色显像管需要同时独立显示红、绿、蓝3种颜色,因此,电子枪必须产生3条电子束,分别去轰击对应颜色的荧光粉。 电子枪通常由灯丝、阴极、栅极、加速极(第一阳极)、聚焦极(第三阳极)和高压阳极(第二、第四阳极)组成,如图4-2所示。 图4-2 电子枪的结构 ①灯丝(F):灯丝由钨铝合金制成,一般绕制成螺旋形,以便在有限空间内增加灯丝长度,提高热功率。灯丝加上额定电压后,就会产生电流而发热,因此灯丝的作用是烘烤阴极,使阴极发射电子。其电压由行输出变压器的灯丝绕组提供脉冲电压,其电压有效值一般为6.3V。 ②阴极(K):阴极是一个金属圆筒,在阴极筒端涂有金属氧化物(氧化钡为主体的氧化物,当灯丝加热使阴极表面温度达到800摄氏度左右,开始发射电子),当阴极...
