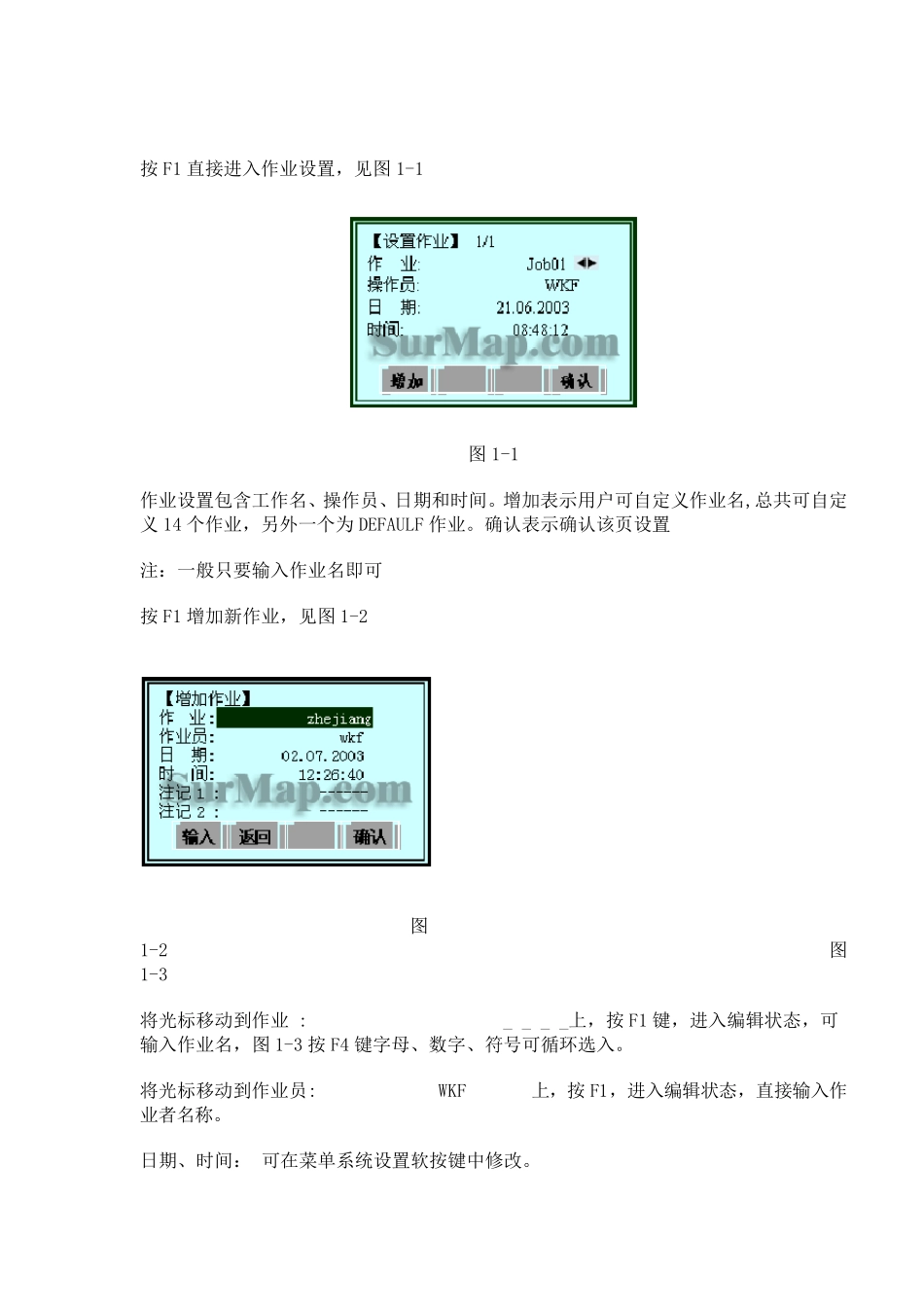

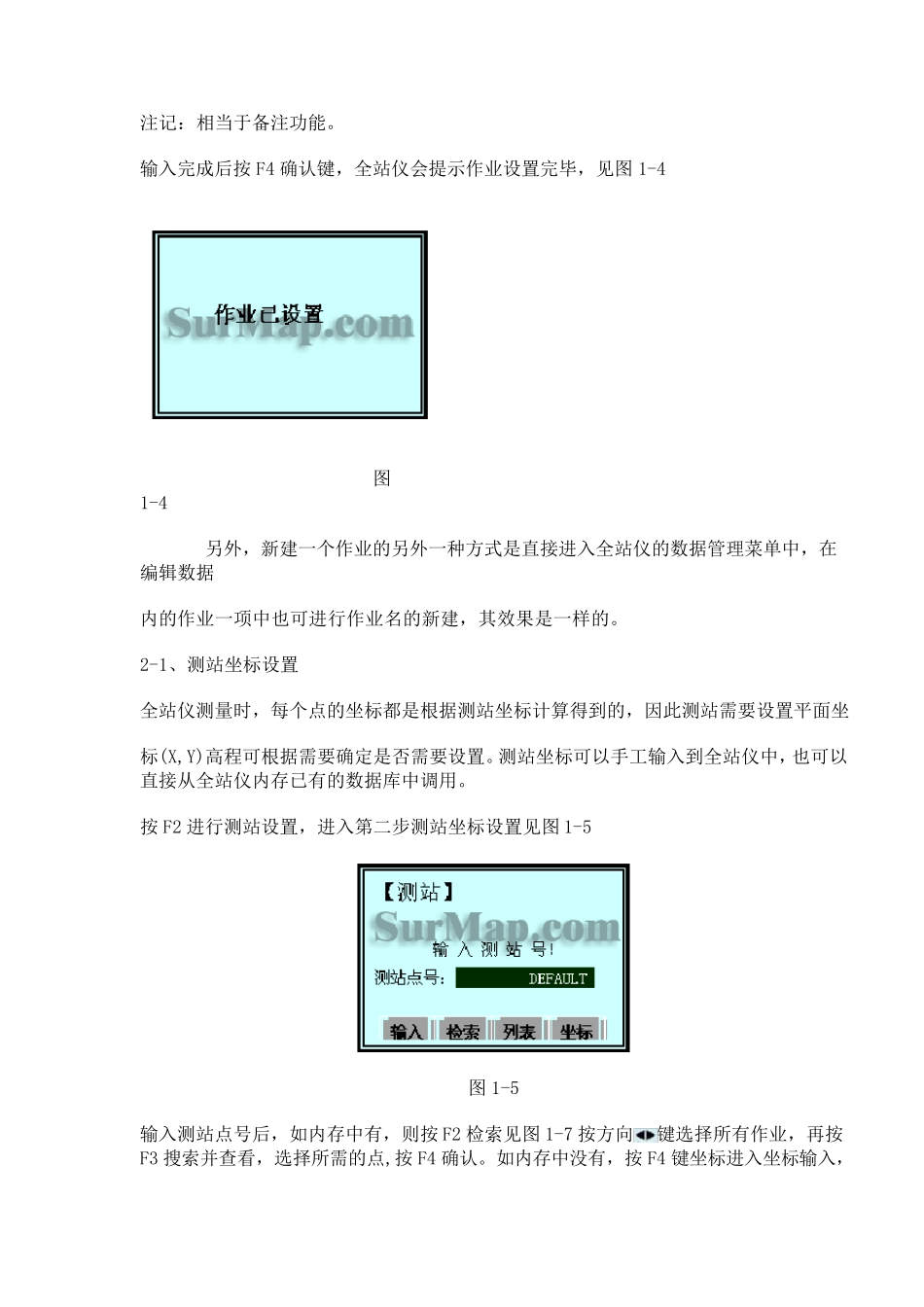

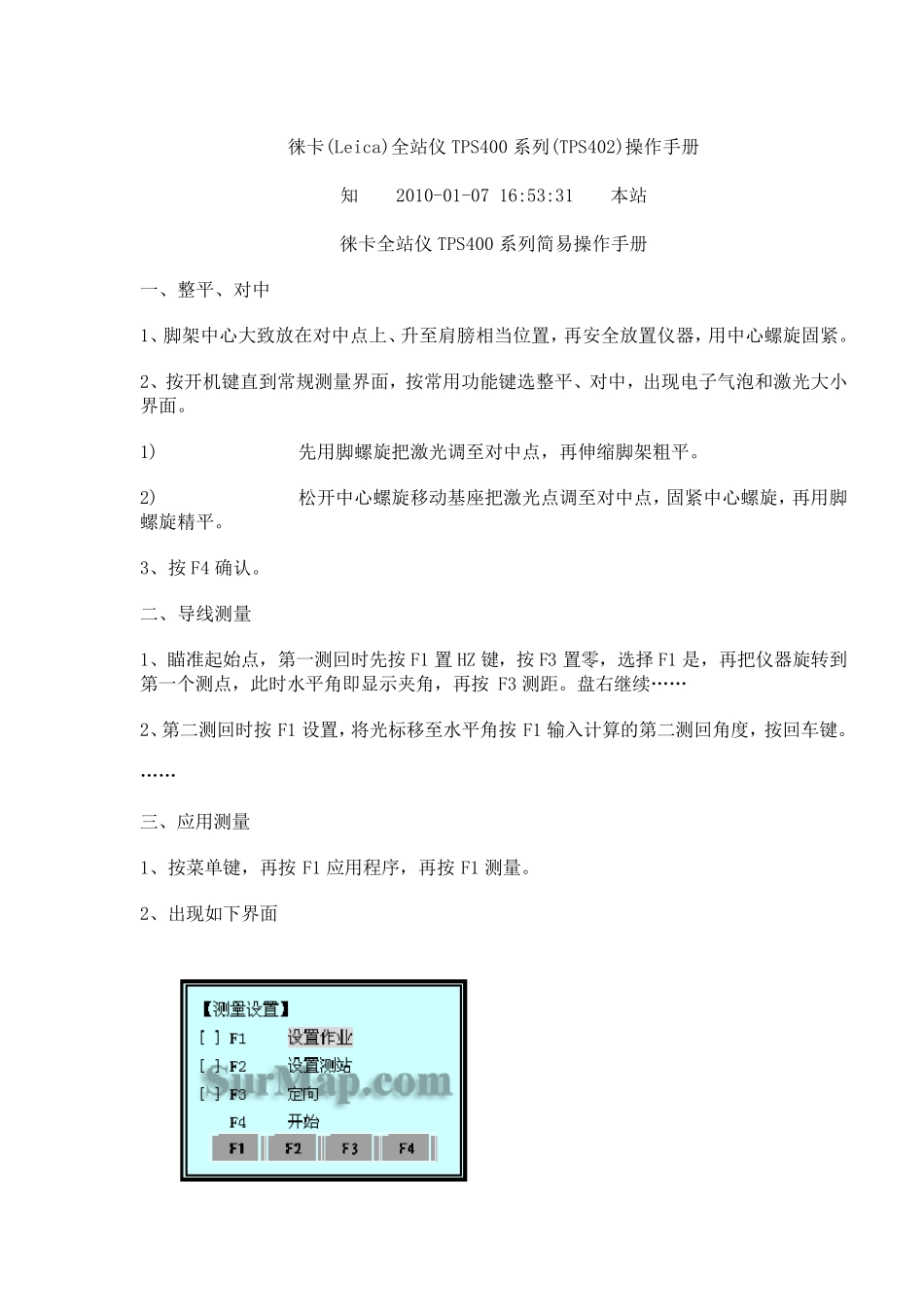

徕卡(Leica)全站仪TPS400 系列(TPS402)操作手册 知 2010-01-07 16:53:31 本站 徕卡全站仪TPS400 系列简易操作手册 一、整平、对中 1、脚架中心大致放在对中点上、升至肩膀相当位置，再安全放置仪器，用中心螺旋固紧。 2、按开机键直到常规测量界面，按常用功能键选整平、对中，出现电子气泡和激光大小界面。 1) 先用脚螺旋把激光调至对中点，再伸缩脚架粗平。 2) 松开中心螺旋移动基座把激光点调至对中点，固紧中心螺旋，再用脚螺旋精平。 3、按F4 确认。 二、导线测量 1、瞄准起始点，第一测回时先按F1 置HZ 键，按F3 置零，选择F1 是，再把仪器旋转到第一个测点，此时水平角即显示夹角，再按F3 测距。盘右继续…… 2、第二测回时按F1 设置，将光标移至水平角按F1 输入计算的第二测回角度，按回车键。 …… 三、应用测量 1、按菜单键，再按F1 应用程序，再按F1 测量。 2、出现如下界面 按F1 直接进入作业设置，见图1-1 图1-1 作业设置包含工作名、操作员、日期和时间。增加表示用户可自定义作业名,总共可自定义 14 个作业，另外一个为 DEFAULF 作业。确认表示确认该页设置 注：一般只要输入作业名即可 按F1 增加新作业，见图1-2 图1-2 图1-3 将光标移动到作业 : _ _ _ _上，按F1 键，进入编辑状态，可输入作业名，图1-3 按F4 键字母、数字、符号可循环选入。 将光标移动到作业员: WKF 上，按F1，进入编辑状态，直接输入作业者名称。 日期、时间： 可在菜单系统设置软按键中修改。 注记：相当于备注功能。 输入完成后按F4 确认键，全站仪会提示作业设置完毕，见图1-4 图1-4 另外，新建一个作业的另外一种方式是直接进入全站仪的数据管理菜单中，在编辑数据 内的作业一项中也可进行作业名的新建，其效果是一样的。 2-1、测站坐标设置 全站仪测量时，每个点的坐标都是根据测站坐标计算得到的，因此测站需要设置平面坐 标(X,Y)高程可根据需要确定是否需要设置。测站坐标可以手工输入到全站仪中，也可以直接从全站仪内存已有的数据库中调用。 按F2 进行测站设置，进入第二步测站坐标设置见图1-5 图1-5 输入测站点号后，如内存中有，则按F2 检索见图1-7 按方向键选择所有作业，再按F3 搜索并查看，选择所需的点,按F4 确认。如内存中没有，按F4 键坐标进入坐标输入， 输入完毕按F4 保存. 见图1-6 全站仪自动提示设站成功！光标自动跳到定向。见图1-8 图1-8 2-2、定...
