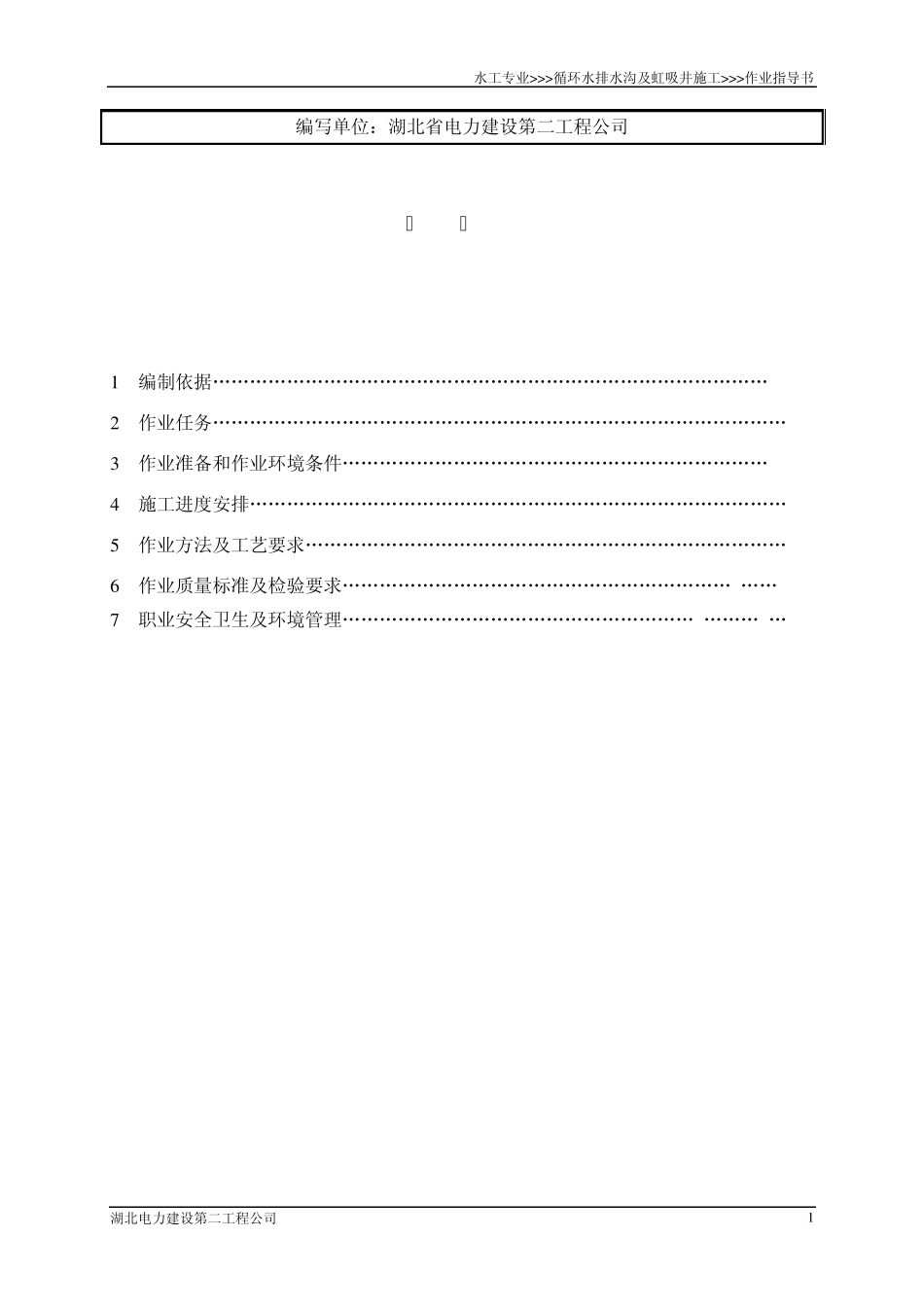

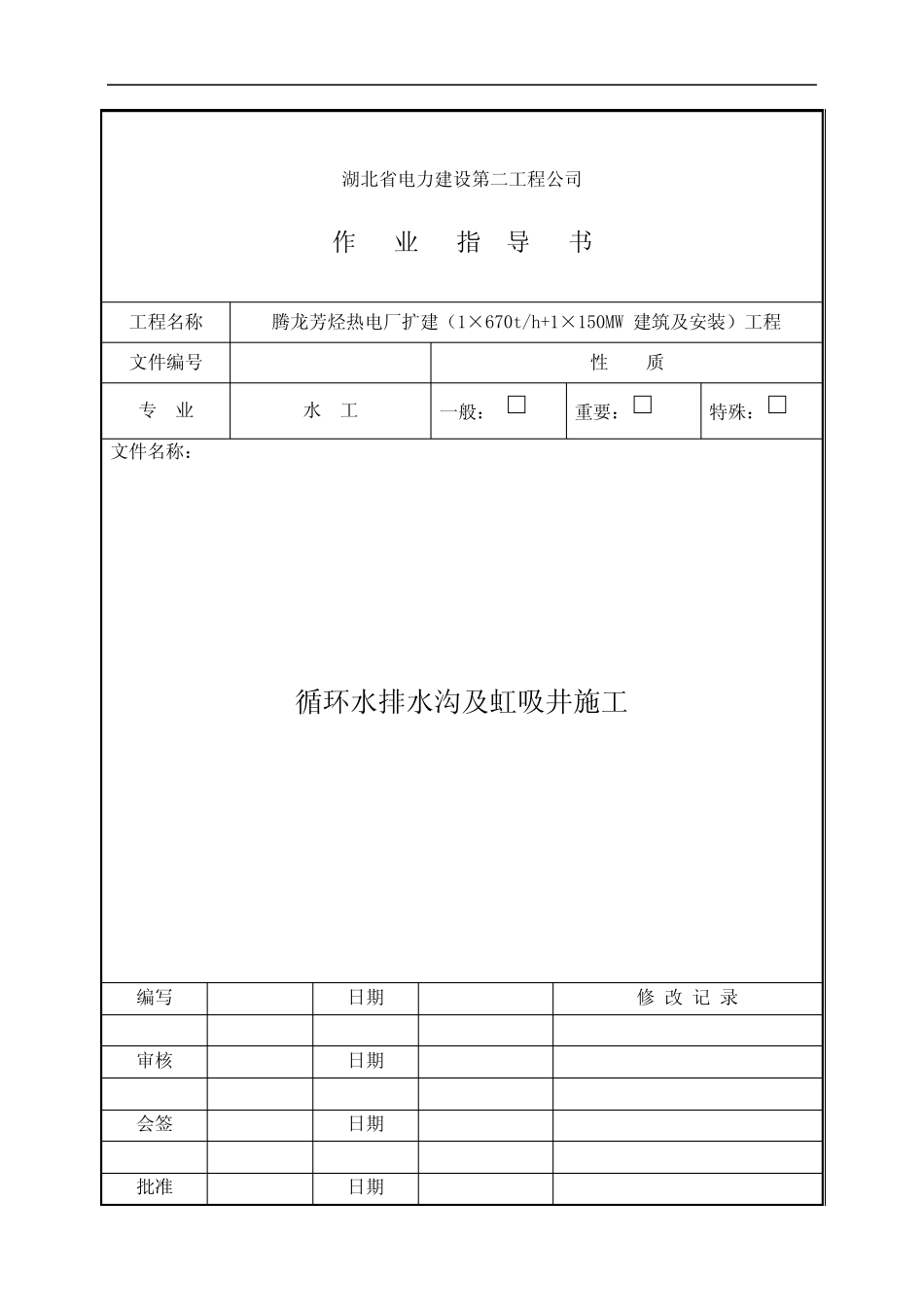

湖北省电力建设第二工程公司 作 业 指 导 书 工程名称 腾龙芳烃热电厂扩建（1×670t/h+1×150MW 建筑及安装）工程 文件编号 性 质 专 业 水 工 一般： □ 重要：□ 特殊：□ 文件名称： 循环水排水沟及虹吸井施工 编写 日期 修 改 记 录 审核 日期 会签 日期 批准 日期 水工专业>>>循环水排水沟及虹吸井施工>>>作业指导书 湖北电力建设第二工程公司 1 编写单位：湖北省电力建设第二工程公司 目 录 1 编制依据„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 2 作业任务„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 3 作业准备和作业环境条件„„„„„„„„„„„„„„„„„„„„„„„ 3 4 施工进度安排„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4 5 作业方法及工艺要求„„„„„„„„„„„„„„„„„„„„„„„„„„5 6 作业质量标准及检验要求„„„„„„„„„„„„„„„„„„„„„ „„ 9 7 职业安全卫生及环境管理„„„„„„„„„„„„„„„„„„„ „„„ „11 水工专业>>>循环水排水沟及虹吸井施工>>>作业指导书 湖北电力建设第二工程公司 2 1. 编制依据 本施工组织设计依据：腾龙芳烃热电厂扩建1×670t/h+1×150MW 建筑及安装工程技术协议，中环（中国）工程有限公司设计图纸，以及以下施工技术规范、标准（以现行最新版本为准）： 1.1 SDJ69-87、SDJ280-90《电力建设施工及验收技术规范》（建筑工程篇、安装工程篇、水电结构篇、水工结构篇）； 1.2《电力建设施工质量验收及评定规程》（DL/T 5210.1-2005）第1部分 土建工程 1.3《电力建设施工及验收规范》(DL5011.1-92)管道篇； 1.4《火电施工质量检验及评定标准》（管道篇）； 1.5中环（中国）工程有限公司相关图纸； 1.6《电力建设安全工作规程》（DL5009.1-92）。 1.7 有关建筑材料质量标准与管理规程； 1.8 有关建筑材料试验规程、规范和评定标准； 2. 作业任务 2.1 工程概况 腾龙芳烃热电厂扩建1×670t/h+1×150MW 建筑及安装工程汽机房前循环水排水沟， 为沟内净尺寸 1600×1600 钢筋混凝土单孔沟，壁厚 300mm，总长 72米，沟内底标高 1.50m，与虹吸井相连。本段循环水管沟根据设计要求分为 5 段（包括虹吸井出口），段间采用伸缩缝连接，伸缩缝由埋设橡胶止水板、沥青胶泥填实、沥青麻丝打实 ...
