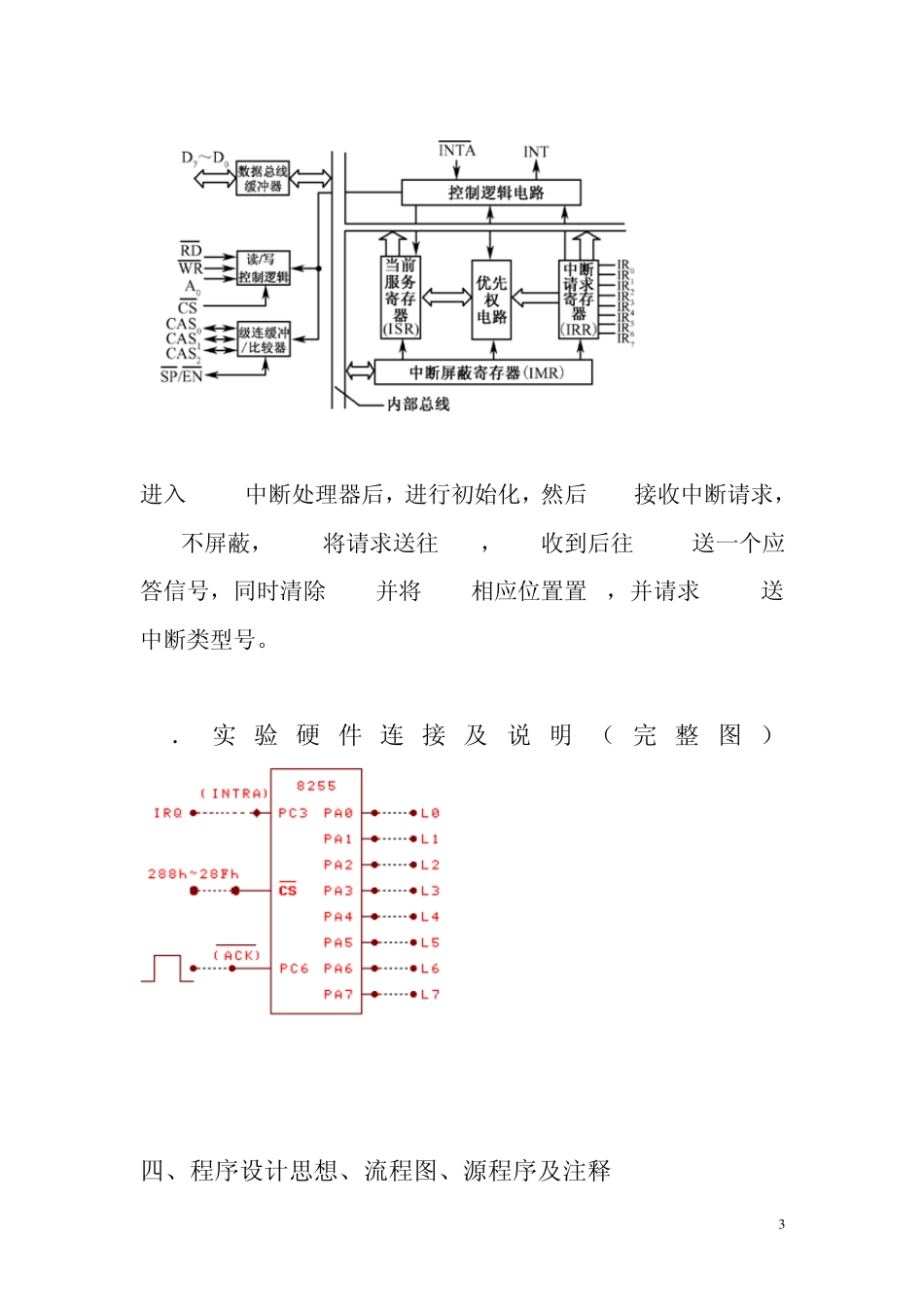

1 广东外语外贸大学信息科学技术学院 《微型计算机接口技术》试验报告 试验名称 可编程并行接口8 2 5 5 方式1 （中断）应用 姓名：杜圆 王垒 学号：20081000182 20081000049 班级：08计算机4班 日期：2010.11.2 一、实验目的 1、掌握8255工作方式１时的使用及编程。 2、进一步掌握中断处理程序的编写。 二、实验内容 1、按图10-1，8255方式1的输出电路连好线路。 2 2、编程:每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次 中断服务:依次输出01H、02H，04H，08H，10H，20H，40H，80H使L0～L7依次发光，中断８次结束。 三、实验原理及硬件说明 1．8255方式 1输出原理 PA0到 PA7口接发光二极管，PC6口接外部脉冲，PC3口接IR3，（即实验箱的 IRQ），当 PC6口接到外部脉冲时则进入中断程序。 2．8259中断控制器功能说明 3 进入8259中断处理器后，进行初始化，然后IRR接收中断请求，IMR不屏蔽，8259将请求送往CPU，CPU收到后往8259送一个应答信号，同时清除IRR并将ISR相应位置置1，并请求8259送中断类型号。 3 ．实验硬件连接及说明（完整图） 四、程序设计思想、流程图、源程序及注释 4 8255方式一输出 code segment assume cs:code start: mov ax,cs mov ds,ax 取段地址送到 DS mov dx,offset int_proc 取偏移地址送到 DX mov ax,250bh ;设外部中断 int_proc类型号为 0BH int 21h mov dx,21h in al,dx and al,0f7h ;开放 IRQ3中断 out dx,al mov dx,28bh ;置 8255为 A口方式1输出 mov al,0a0h out dx,al mov al,0dh ;将 PC6置位 out dx,al mov bl,1 ll: jmp ll ;循环等待 int_proc: mov al,bl mov dx,288h ;将 AL从 8255的 A口输出 out dx,al mov al,20h out 20h,al shl bl,1 5 jnc next ;中断次数小于8，返回主程序 in al,21h or al,08h ;关闭IRQ7中断 out 21h,al sti ;开中断 mov ah,4ch ;返回DOS int 21h next: iret code ends end start 五、结果分析及实验体会 进入中断前，将中断程序的段地址给 DS，然后将其偏移地址给 DX，从 2C开始的内容变为 20 00 E6 0F 6 初始化设置完毕后，等待脉冲，进入中断程序 脉冲来了后，进入中断程序 第一个脉冲来了，由于bl是1，所以一个最右边的灯亮 之后没得到一个脉冲，灯就往左移一位。直至循环八次结束 实验体会： 7 虽...
