微控制器振荡器电路设计指南

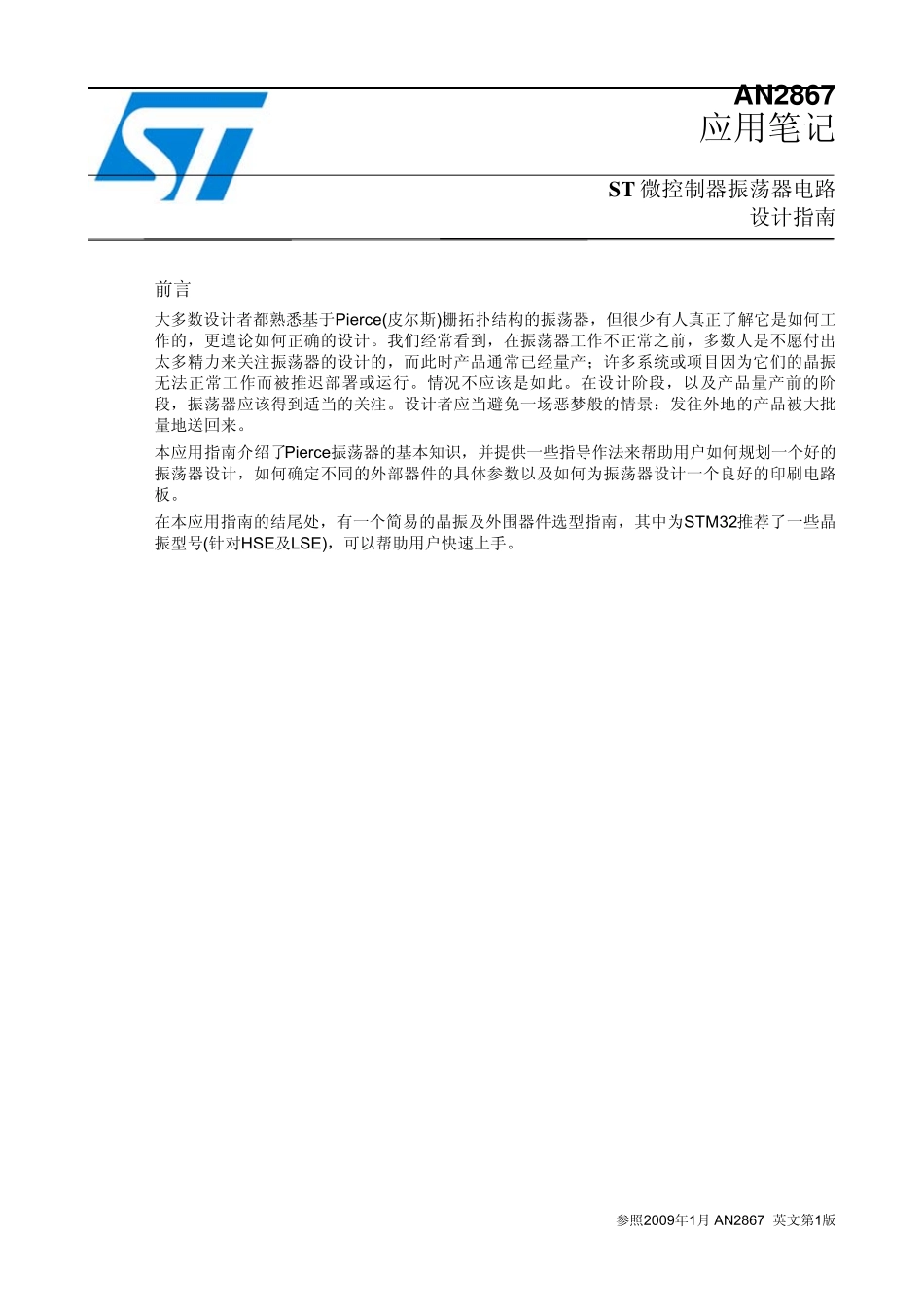

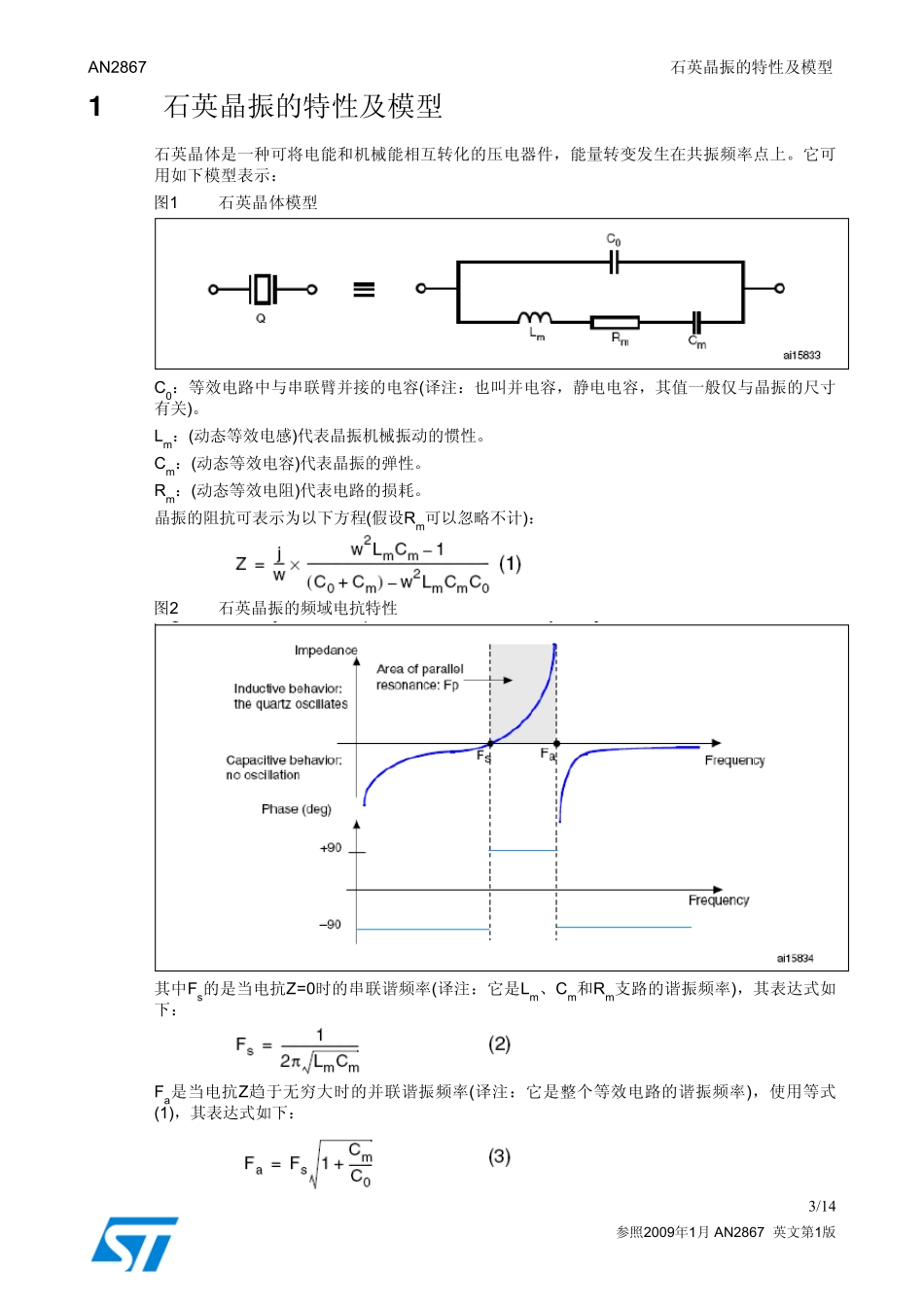

A N 2867 应用笔记 ST 微控制器振荡器电路 设计指南 前言 大多数设计者都熟悉基于Pierce(皮尔斯)栅拓扑结构的振荡器，但很少有人真正了解它是如何工作的，更遑论如何正确的设计。我们经常看到，在振荡器工作不正常之前，多数人是不愿付出太多精力来关注振荡器的设计的，而此时产品通常已经量产；许多系统或项目因为它们的晶振无法正常工作而被推迟部署或运行。情况不应该是如此。在设计阶段，以及产品量产前的阶段，振荡器应该得到适当的关注。设计者应当避免一场恶梦般的情景：发往外地的产品被大批量地送回来。 本应用指南介绍了Pierce振荡器的基本知识，并提供一些指导作法来帮助用户如何规划一个好的振荡器设计，如何确定不同的外部器件的具体参数以及如何为振荡器设计一个良好的印刷电路板。 在本应用指南的结尾处，有一个简易的晶振及外围器件选型指南，其中为STM32推荐了一些晶振型号(针对HSE及LSE)，可以帮助用户快速上手。 参照2009年1月 AN2867 英文第1版 目录 ST微控制器振荡器电路设计指南 目录 1 石英晶振的特性及模型 3 2 振荡器原理 5 3 Pierce振荡器 6 4 Pierce振荡器设计 7 4.1 反馈电阻RF 7 4.2 负载电容CL 7 4.3 振荡器的增益裕量 8 4.4 驱动级别DL外部电阻RExt计算 8 4.4.1 驱动级别DL计算 8 4.4.2 另一个驱动级别测量方法 9 4.4.3 外部电阻RExt计算 10 4.5 启动时间 10 4.6 晶振的牵引度(Pullability) 10 5 挑选晶振及外部器件的简易指南 11 6 针对STM32™ 微控制器的一些推荐晶振 12 6.1 HSE部分 12 6.1.1 推荐的8MHz晶振型号 12 6.1.2 推荐的8MHz陶瓷振荡器型号 12 6.2 LSE部分 12 7 关于PCB的提示 13 8 结论 14 2/14 参照2009年1月 AN2867 英文第1版 AN2867 石英晶振的特性及模型 3/14 参照2009年1月 AN2867 英文第1版 1 石英晶振的特性及模型 石英晶体是一种可将电能和机械能相互转化的压电器件，能量转变发生在共振频率点上。它可用如下模型表示： 图1 石英晶体模型 C0：等效电路中与串联臂并接的电容(译注：也叫并电容，静电电容，其值一般仅与晶振的尺寸有关)。 Lm：(动态等效电感)代表晶振机械振动的惯性。 Cm：(动态等效电容)代表晶振的弹性。 Rm：(动态等效电阻)代表电路的损耗。 晶振的阻抗可表示为以下方程(假设Rm可以忽略不计)： 图2 石英晶振的频域电抗特性 其中Fs的是当电抗Z=0时的串联谐频率(译注...
