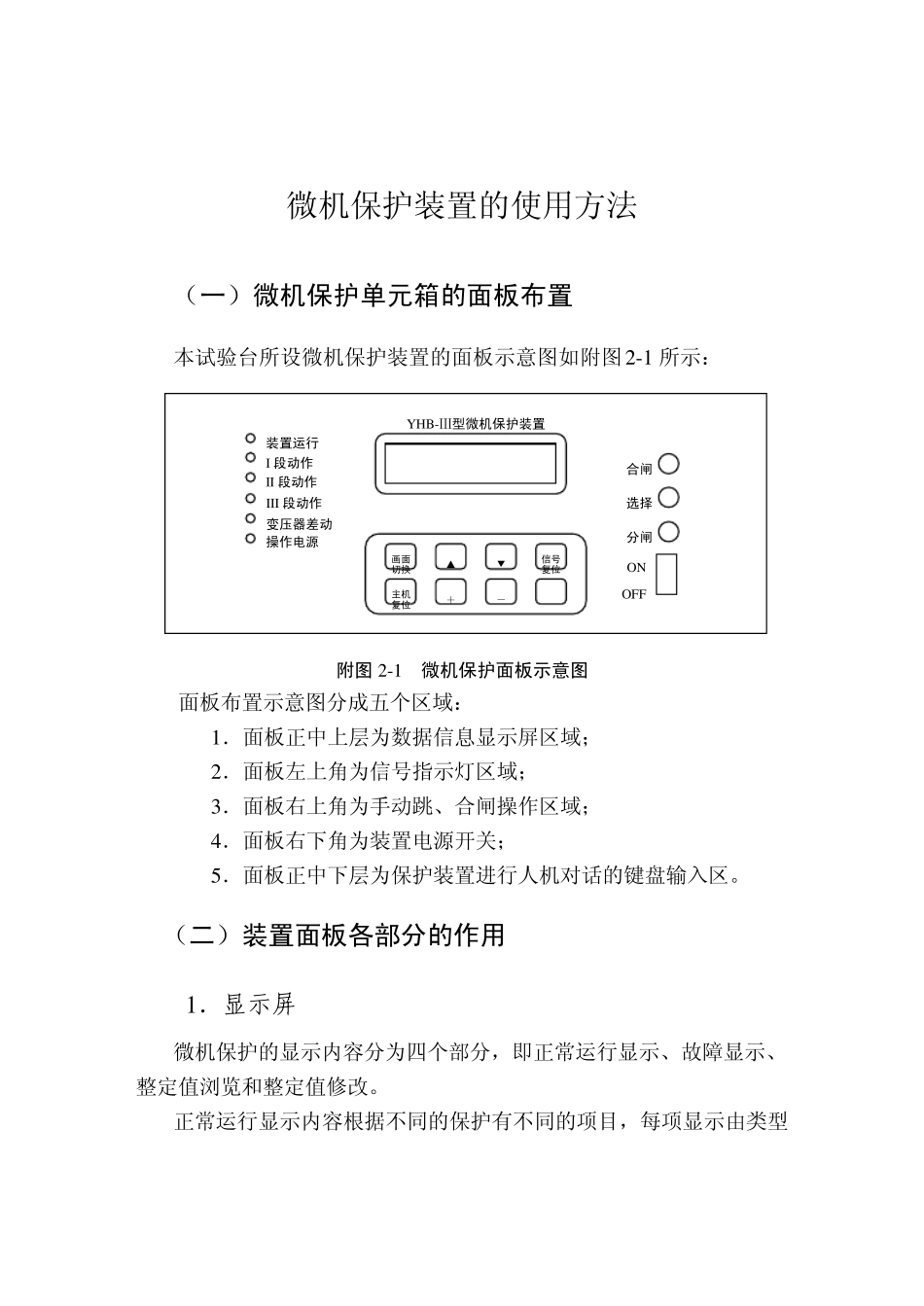

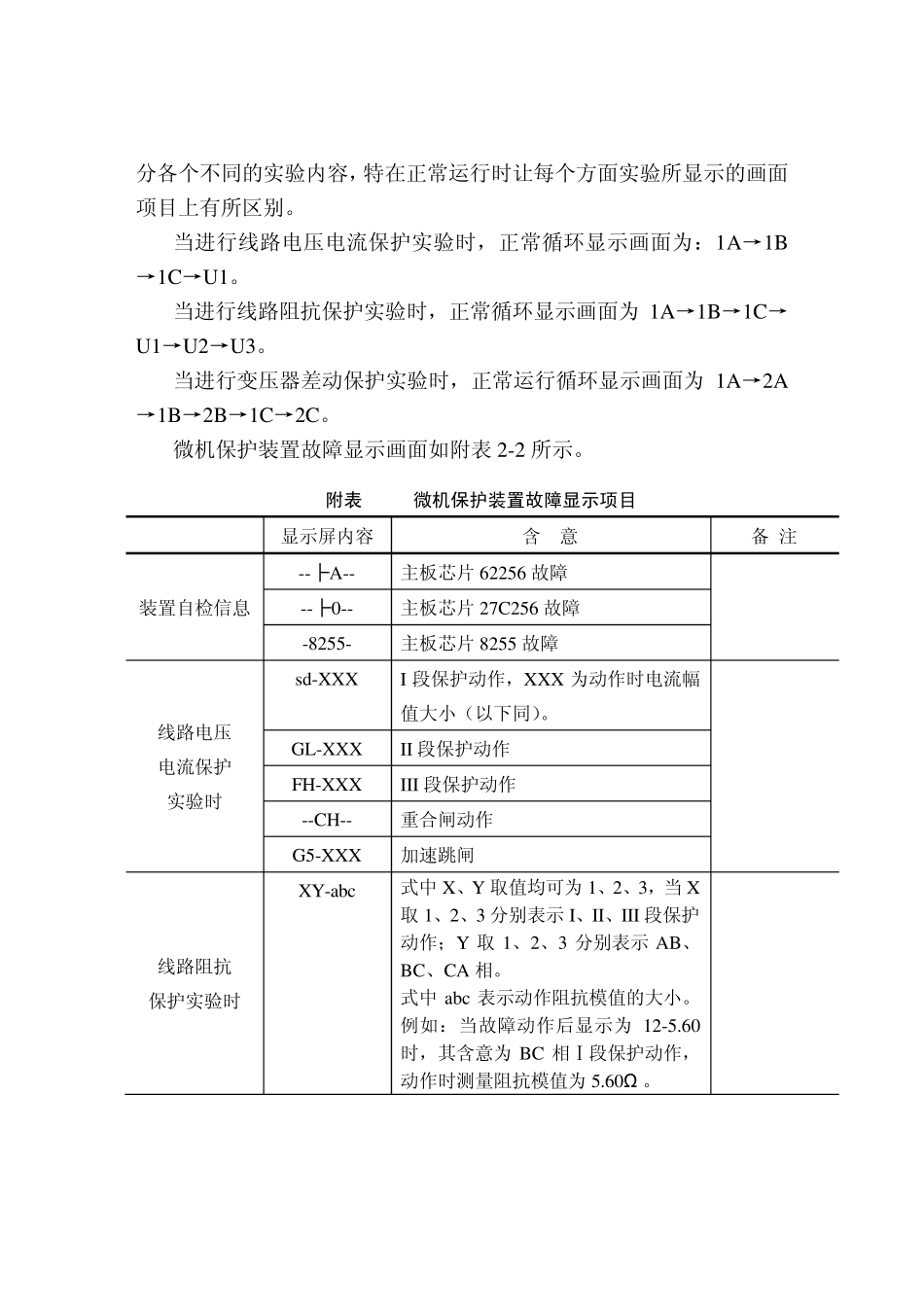

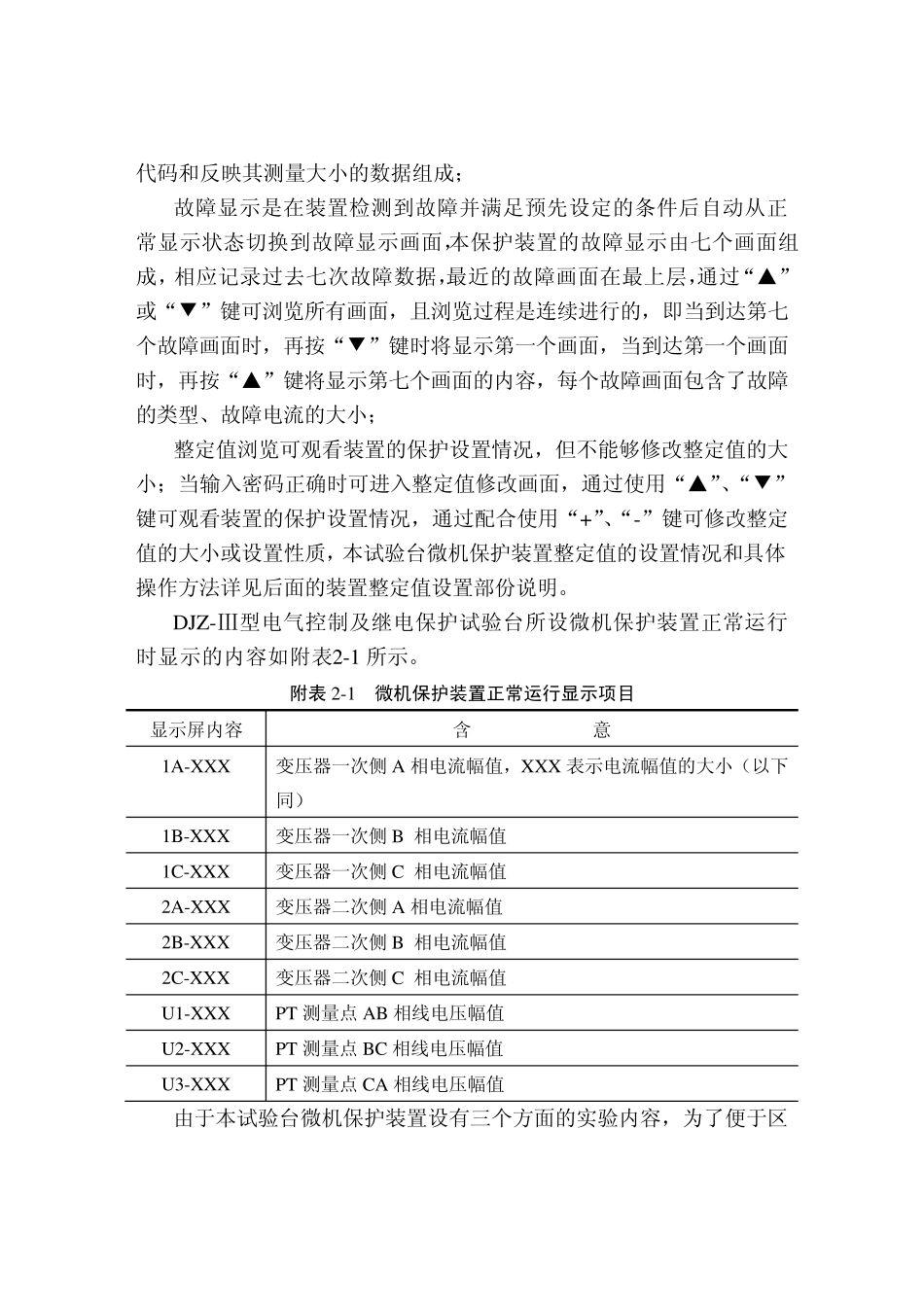

微机保护装置的使用方法 （一）微机保护单元箱的面板布置 本试验台所设微机保护装置的面板示意图如附图2-1 所示： 附图2-1 微机保护面板示意图 面板布置示意图分成五个区域： 1．面板正中上层为数据信息显示屏区域； 2．面板左上角为信号指示灯区域； 3．面板右上角为手动跳、合闸操作区域； 4．面板右下角为装置电源开关； 5．面板正中下层为保护装置进行人机对话的键盘输入区。 （二）装置面板各部分的作用 1．显示屏 微机保护的显示内容分为四个部分，即正常运行显示、故障显示、整定值浏览和整定值修改。 正常运行显示内容根据不同的保护有不同的项目，每项显示由类型装置运行 I 段动作 II 段动作 操作电源 Y HB-Ⅲ型微机保护装置 合闸 选择 分闸 O N O FF 画面 切换 ▲ ▼ 信号 复位 主机 复位 ＋ － III 段动作 变压器差动 代码和反映其测量大小的数据组成； 故障显示是在装置检测到故障并满足预先设定的条件后自动从正常显示状态切换到故障显示画面，本保护装置的故障显示由七个画面组成，相应记录过去七次故障数据，最近的故障画面在最上层，通过“▲”或“▼”键可浏览所有画面，且浏览过程是连续进行的，即当到达第七个故障画面时，再按“▼”键时将显示第一个画面，当到达第一个画面时，再按“▲”键将显示第七个画面的内容，每个故障画面包含了故障的类型、故障电流的大小； 整定值浏览可观看装置的保护设置情况，但不能够修改整定值的大小；当输入密码正确时可进入整定值修改画面，通过使用“▲”、“▼”键可观看装置的保护设置情况，通过配合使用“+”、“-”键可修改整定值的大小或设置性质，本试验台微机保护装置整定值的设置情况和具体操作方法详见后面的装置整定值设置部份说明。 DJZ-Ⅲ型电气控制及继电保护试验台所设微机保护装置正常运行时显示的内容如附表2-1 所示。 附表2-1 微机保护装置正常运行显示项目 显示屏内容 含 意 1A-XXX 变压器一次侧 A 相电流幅值，XXX 表示电流幅值的大小（以下同） 1B-XXX 变压器一次侧 B 相电流幅值 1C-XXX 变压器一次侧 C 相电流幅值 2A-XXX 变压器二次侧 A 相电流幅值 2B-XXX 变压器二次侧 B 相电流幅值 2C-XXX 变压器二次侧 C 相电流幅值 U1-XXX PT 测量点 AB 相线电压幅值 U2-XXX PT 测量点 BC 相线电压幅值 U3-XXX PT 测量点 CA 相线电压幅值 由于本试验台微机保护装置设有三个方面的...
