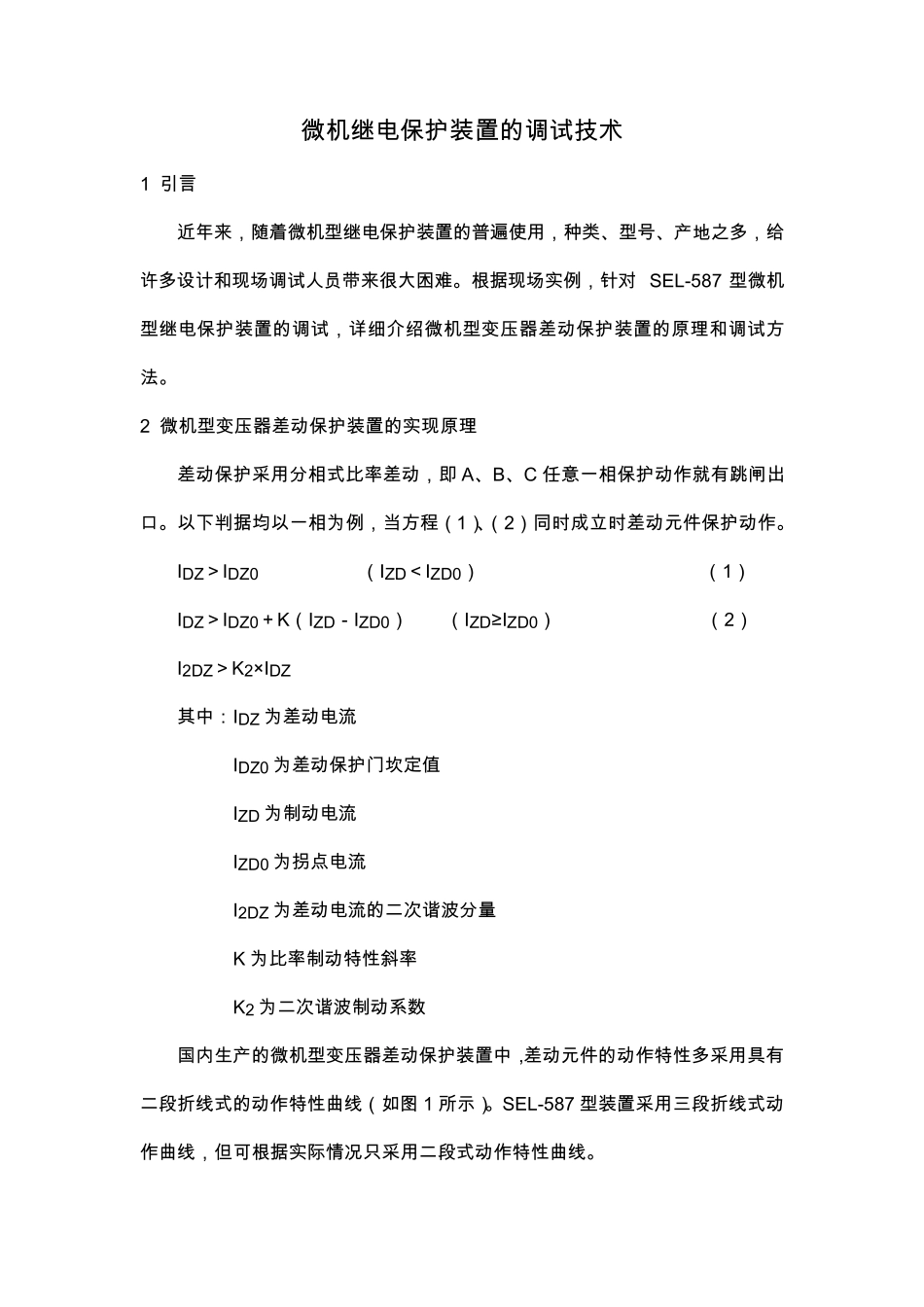

微机继电保护装置的调试技术 1 引言 近年来，随着微机型继电保护装置的普遍使用，种类、型号、产地之多，给许多设计和现场调试人员带来很大困难。根据现场实例，针对 SEL-587 型微机型继电保护装置的调试，详细介绍微机型变压器差动保护装置的原理和调试方法。 2 微机型变压器差动保护装置的实现原理 差动保护采用分相式比率差动，即 A、B、C 任意一相保护动作就有跳闸出口。以下判据均以一相为例，当方程（1）、（2）同时成立时差动元件保护动作。 IDZ＞IDZ0 （IZD＜IZD0） （1） IDZ＞IDZ0＋K（IZD－IZD0） （IZD≥IZD0） （2） I2DZ＞K2×IDZ 其 中 ： IDZ 为差动电流 IDZ0 为差动保护门 坎 定 值 IZD 为制 动电流 IZD0 为拐 点 电流 I2DZ 为差动电流 的二 次 谐 波 分量 K 为比率制 动特 性 斜 率 K2 为二 次 谐 波 制 动系 数 国 内生产的微机型变压器差动保护装置中 ，差动元件的动作特 性 多采用具有二 段折线式的动作特 性 曲线（如图 1 所示）。SEL-587 型装置采用三段折线式动作曲线，但可根据实际情况只采用二 段式动作特 性 曲线。 图 1 采 用 二 段 折 线 式 差 动 动 作 特 性 曲 线 3 装 置 在 实 际 应 用 中 需 要 解 决 的 问 题 3.1 解 决 变 压 器 差 动 保 护 中 不 平 衡 电 流 的 措 施 （ 1） 解 决 变 压 器 两 侧 绕 组 结 线 不 同 所 产 生 电 流 相 位 不 同 微 机 型 差 动 保 护 装 置 中 各 侧 不 平 衡 电 流 的 补 偿 是 由 软 件 完 成 的 。变 压 器 各 侧CT 二 次 电 流 由 于 接 线 造 成 的 相 位 差 由 装 置 中 软 件 校 正 ， 变 压 器 各 侧 CT 二 次 回路 都 可 接 成 Y 形 （ 也 可 选 择 常 规 继 电 器 保 护 方 式 接 线 ）， 这 样 简 化 了 CT 二 次 接线 。 SEL-587 型 装 置 中 提 供 了 14 种 类 型 的 变 压 器 两 侧 CT 二 次 不 同 接 线 的 设 置（ 国 产 装 置 通 常 仅 有 两 种 方 式 选 择 ）， 通 过 对 TRCON 和 CTCON 整 定 值 的 正 确设 置 和 选 择 相 对 应 的 计 算 常 数 A 和 B，装 置 就 完 全 解 决 了 变 压 器 差 动 ...
