微波电磁环境测试的实用方法VIP专享

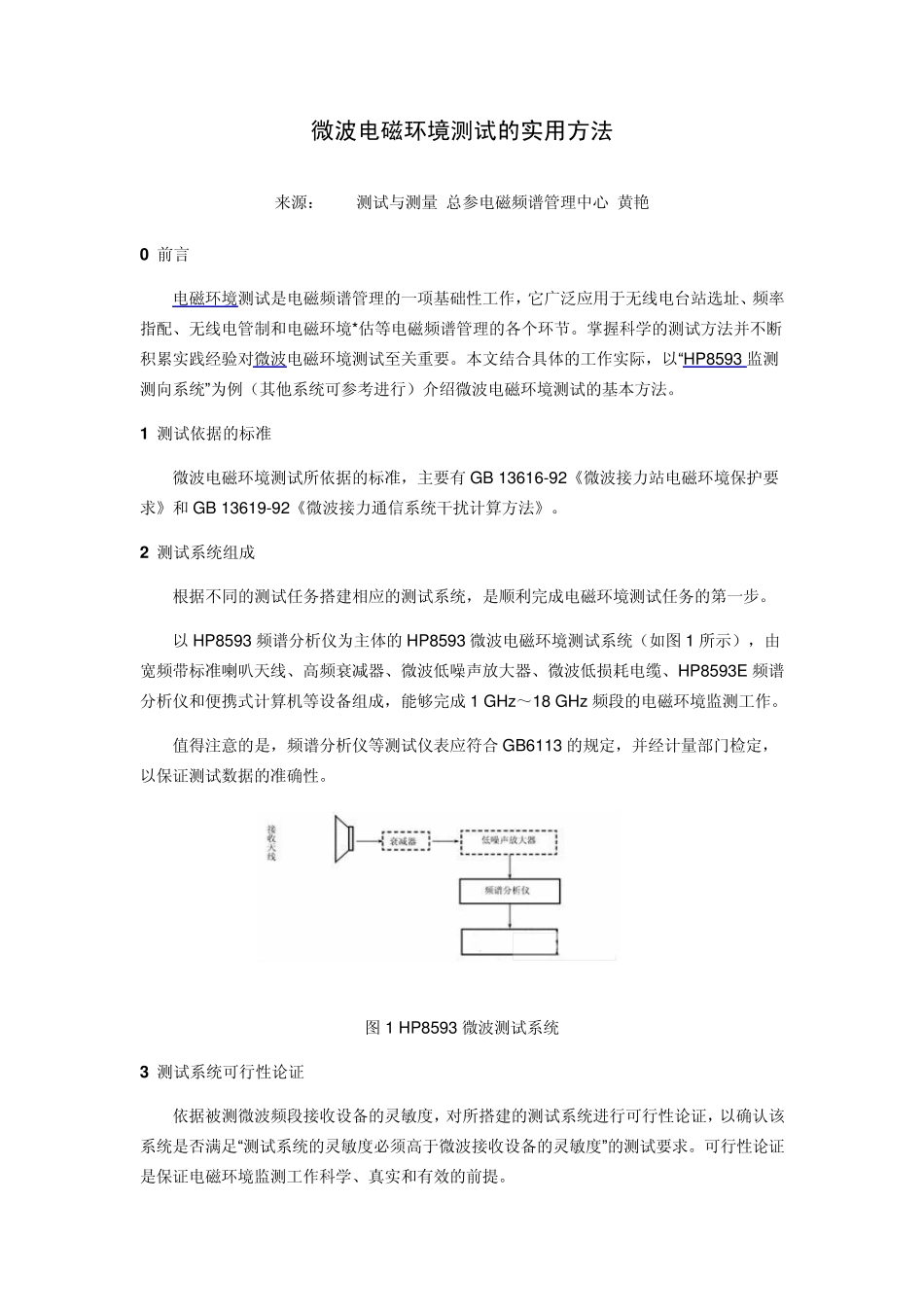

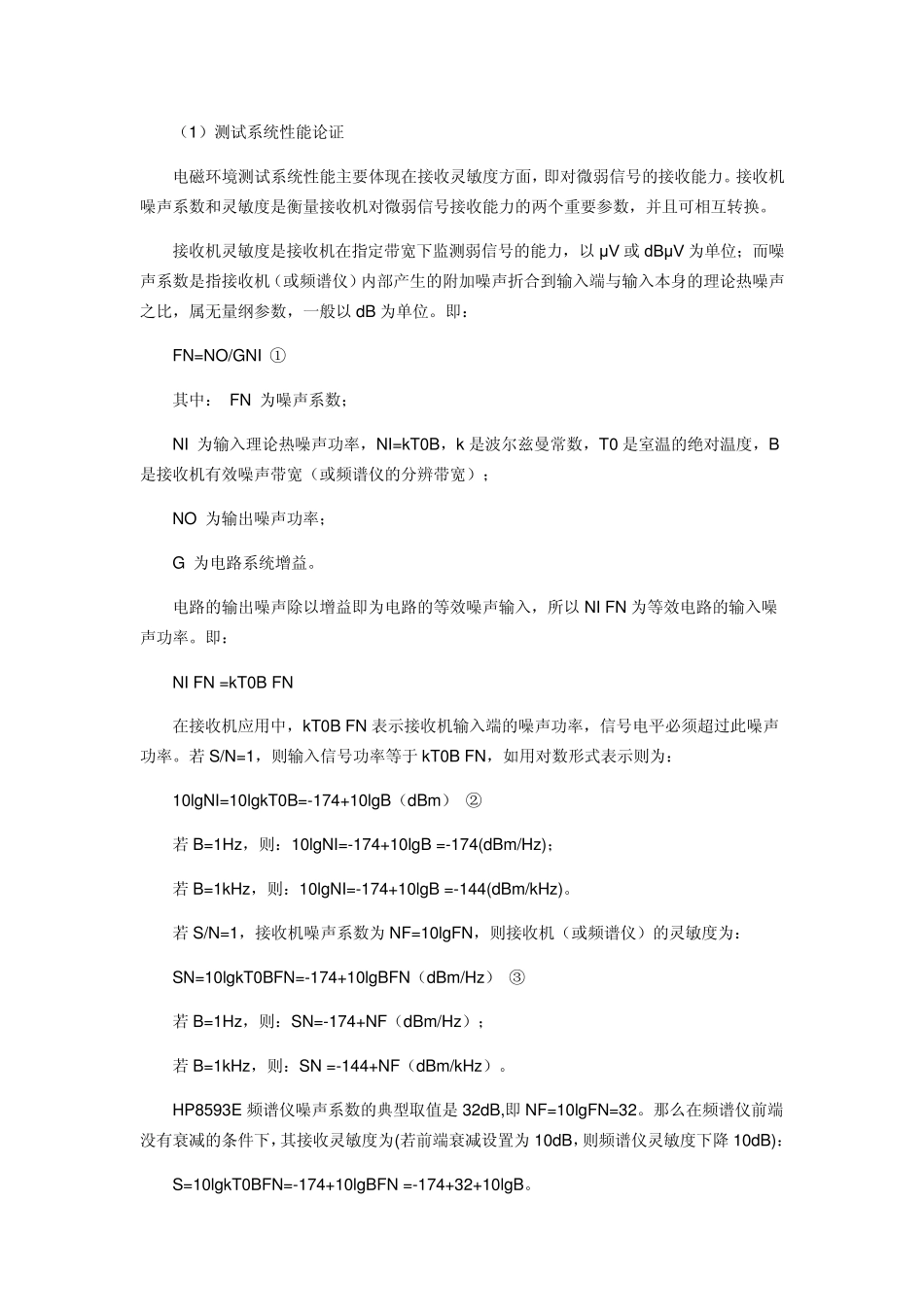

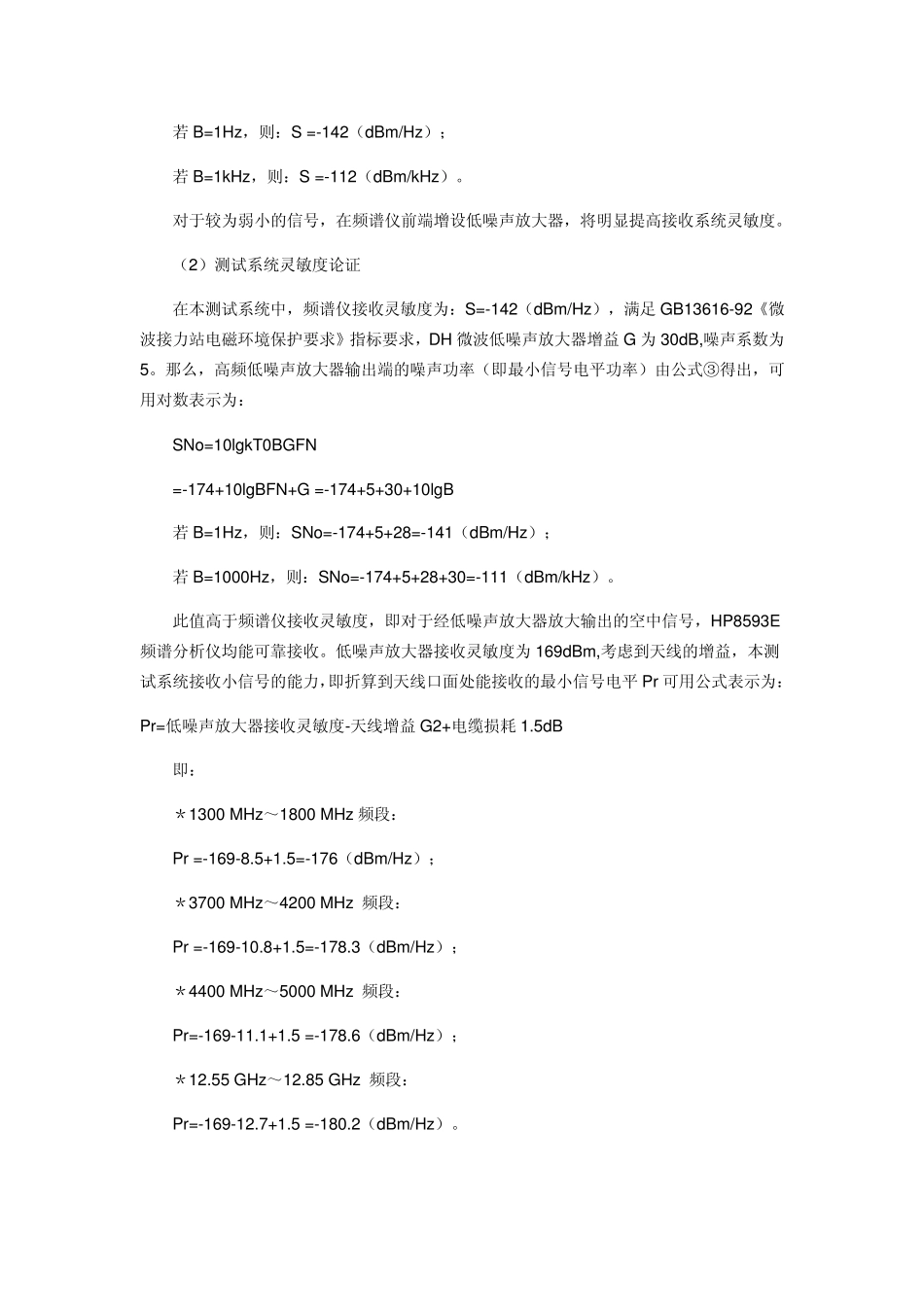

微波电磁环境测试的实用方法 来源：EDN 测试与测量 总参电磁频谱管理中心 黄艳 0 前言 电磁环境测试是电磁频谱管理的一项基础性工作，它广泛应用于无线电台站选址、频率指配、无线电管制和电磁环境*估等电磁频谱管理的各个环节。掌握科学的测试方法并不断积累实践经验对微波电磁环境测试至关重要。本文结合具体的工作实际，以“HP8593 监测测向系统”为例（其他系统可参考进行）介绍微波电磁环境测试的基本方法。 1 测试依据的标准 微波电磁环境测试所依据的标准，主要有 GB 13616-92《微波接力站电磁环境保护要求》和 GB 13619-92《微波接力通信系统干扰计算方法》。 2 测试系统组成 根据不同的测试任务搭建相应的测试系统，是顺利完成电磁环境测试任务的第一步。 以 HP8593 频谱分析仪为主体的HP8593 微波电磁环境测试系统（如图 1 所示），由宽频带标准喇叭天线、高频衰减器、微波低噪声放大器、微波低损耗电缆、HP8593E 频谱分析仪和便携式计算机等设备组成，能够完成 1 GHz～18 GHz频段的电磁环境监测工作。 值得注意的是，频谱分析仪等测试仪表应符合 GB6113 的规定，并经计量部门检定，以保证测试数据的准确性。 图 1 HP8593 微波测试系统 3 测试系统可行性论证 依据被测微波频段接收设备的灵敏度，对所搭建的测试系统进行可行性论证，以确认该系统是否满足“测试系统的灵敏度必须高于微波接收设备的灵敏度”的测试要求。可行性论证是保证电磁环境监测工作科学、真实和有效的前提。 （1）测试系统性能论证 电磁环境测试系统性能主要体现在接收灵敏度方面，即对微弱信号的接收能力。接收机噪声系数和灵敏度是衡量接收机对微弱信号接收能力的两个重要参数，并且可相互转换。 接收机灵敏度是接收机在指定带宽下监测弱信号的能力，以μV 或dBμV 为单位；而噪声系数是指接收机（或频谱仪）内部产生的附加噪声折合到输入端与输入本身的理论热噪声之比，属无量纲参数，一般以dB 为单位。即： FN=NO/GNI ① 其中： FN 为噪声系数； NI 为输入理论热噪声功率，NI=kT0B，k 是波尔兹曼常数，T0 是室温的绝对温度，B是接收机有效噪声带宽（或频谱仪的分辨带宽）； NO 为输出噪声功率； G 为电路系统增益。 电路的输出噪声除以增益即为电路的等效噪声输入，所以NI FN 为等效电路的输入噪声功率。即： NI FN =kT0B FN 在接收机应用中，kT0B FN 表示接收机输入端的噪声功率，信号电平...
