最新水平定向钻施工方法

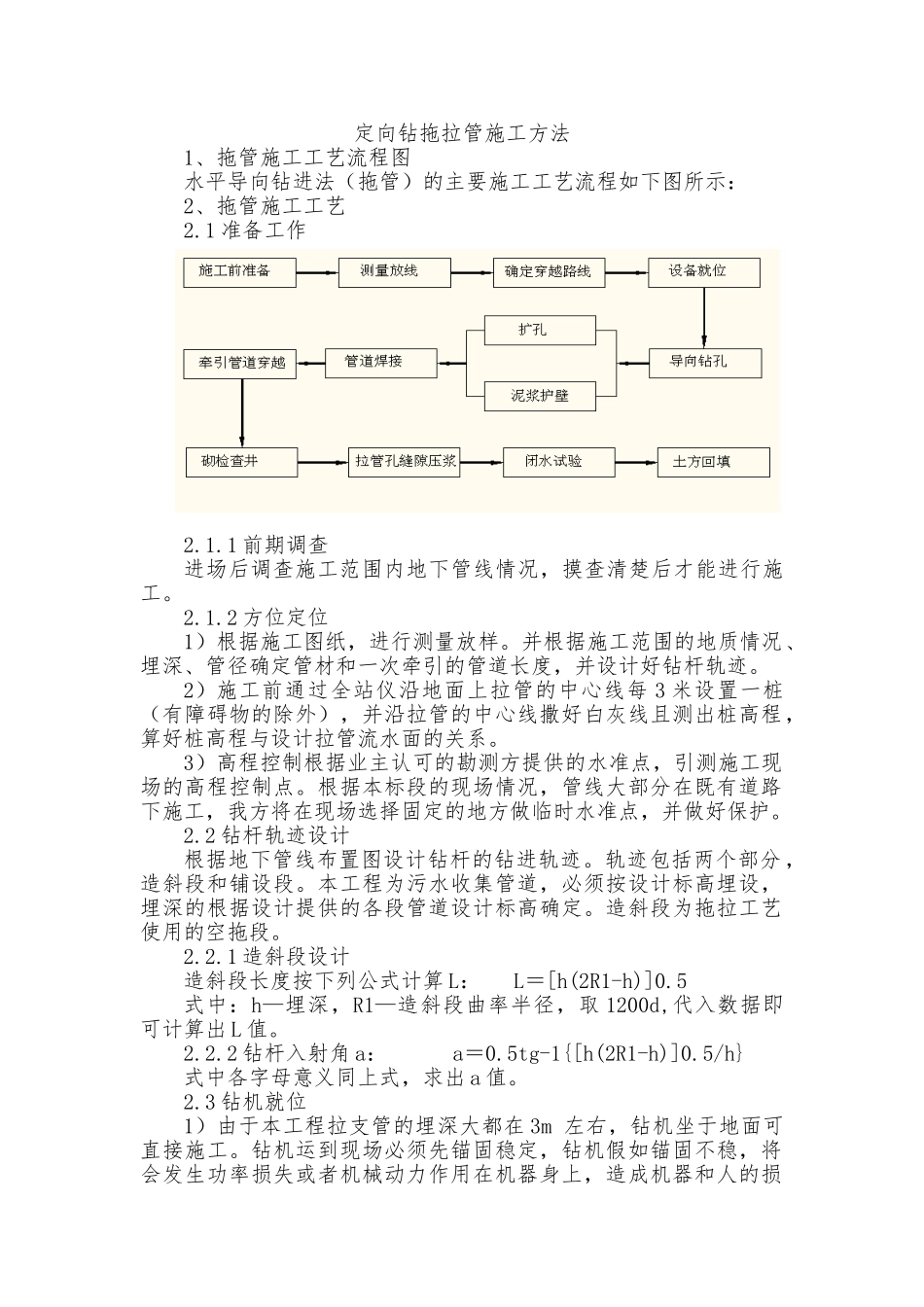

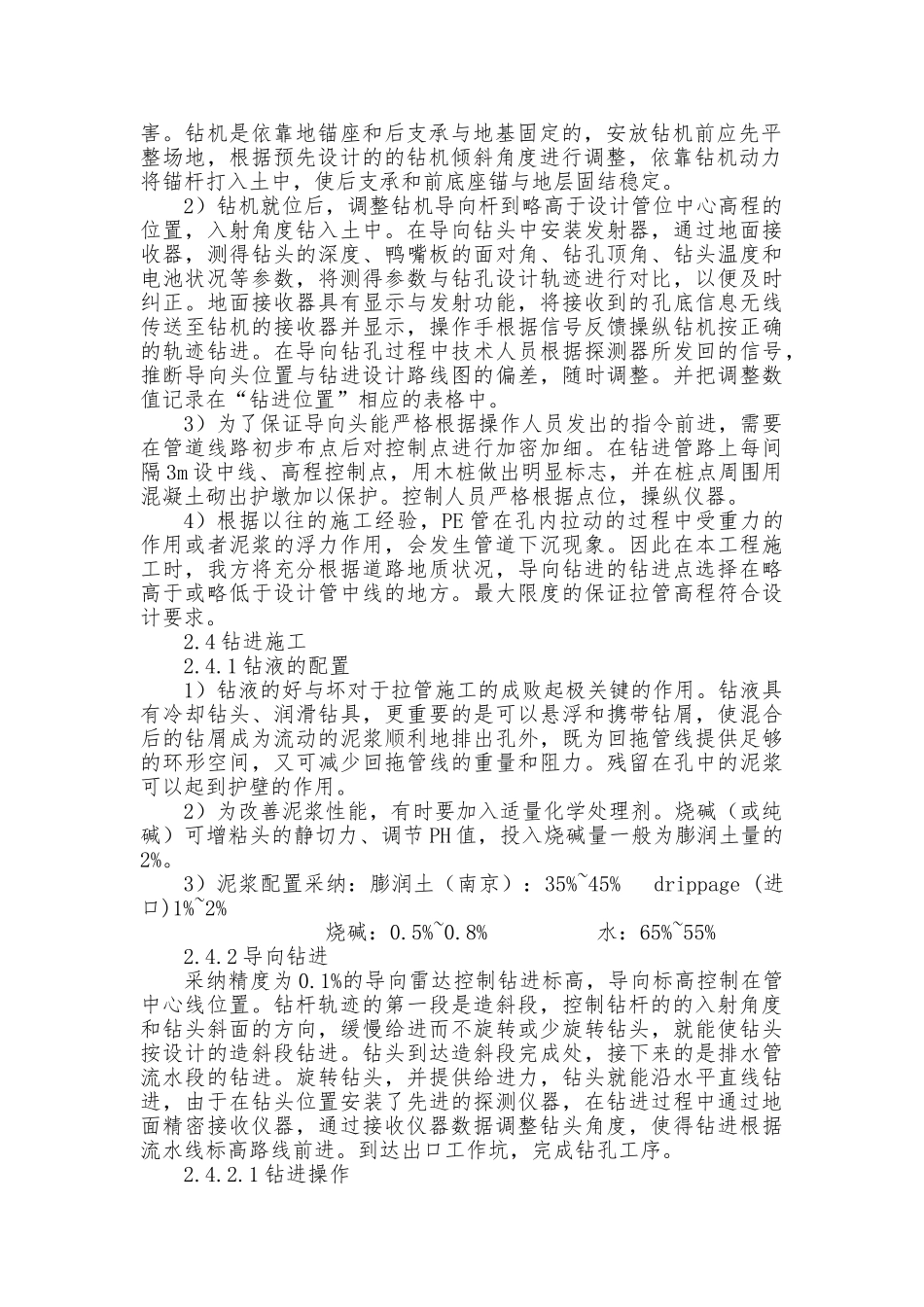

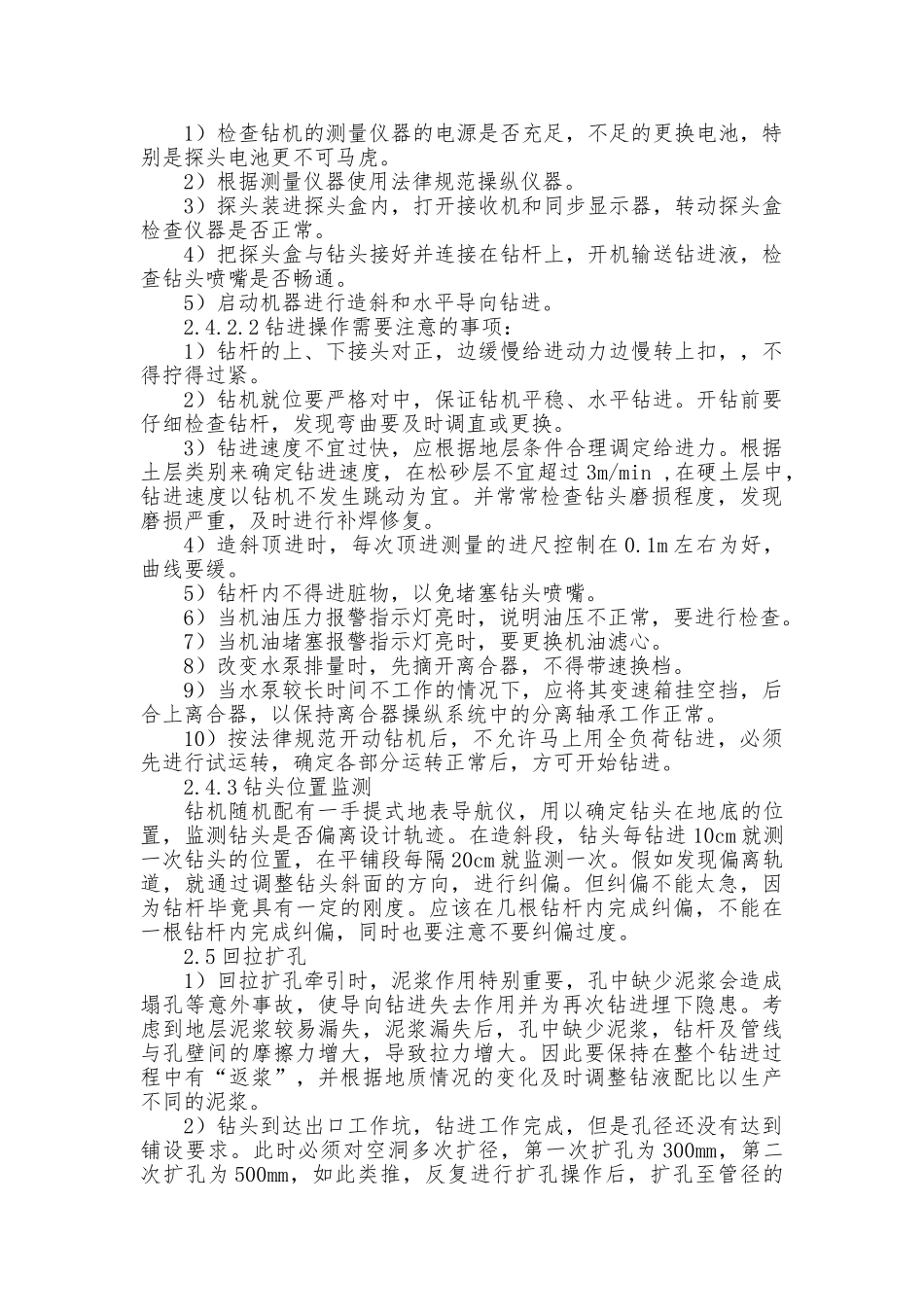

定向钻拖拉管施工方法1、拖管施工工艺流程图水平导向钻进法（拖管）的主要施工工艺流程如下图所示：2、拖管施工工艺2.1 准备工作2.1.1 前期调查进场后调查施工范围内地下管线情况，摸查清楚后才能进行施工。2.1.2 方位定位1）根据施工图纸，进行测量放样。并根据施工范围的地质情况、埋深、管径确定管材和一次牵引的管道长度，并设计好钻杆轨迹。2）施工前通过全站仪沿地面上拉管的中心线每 3 米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。3）高程控制根据业主认可的勘测方提供的水准点，引测施工现场的高程控制点。根据本标段的现场情况，管线大部分在既有道路下施工，我方将在现场选择固定的地方做临时水准点，并做好保护。2.2 钻杆轨迹设计根据地下管线布置图设计钻杆的钻进轨迹。轨迹包括两个部分，造斜段和铺设段。本工程为污水收集管道，必须按设计标高埋设，埋深的根据设计提供的各段管道设计标高确定。造斜段为拖拉工艺使用的空拖段。2.2.1 造斜段设计造斜段长度按下列公式计算 L： L＝[h(2R1-h)]0.5式中：h—埋深，R1—造斜段曲率半径，取 1200d,代入数据即可计算出 L 值。2.2.2 钻杆入射角 a： a＝0.5tg-1{[h(2R1-h)]0.5/h}式中各字母意义同上式，求出 a 值。2.3 钻机就位1）由于本工程拉支管的埋深大都在 3m 左右，钻机坐于地面可直接施工。钻机运到现场必须先锚固稳定，钻机假如锚固不稳，将会发生功率损失或者机械动力作用在机器身上，造成机器和人的损害。钻机是依靠地锚座和后支承与地基固定的，安放钻机前应先平整场地，根据预先设计的的钻机倾斜角度进行调整，依靠钻机动力将锚杆打入土中，使后支承和前底座锚与地层固结稳定。2）钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，入射角度钻入土中。在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面对角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔设计轨迹进行对比，以便及时纠正。地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。在导向钻孔过程中技术人员根据探测器所发回的信号，推断导向头位置与钻进设计路线图的偏差，随时调整。并把调整数值记录在“钻进位置”相应的表格中。3）为了保证导向头能严格根据操作人员发出的指令前进，需要在管道线路初步布点后...
