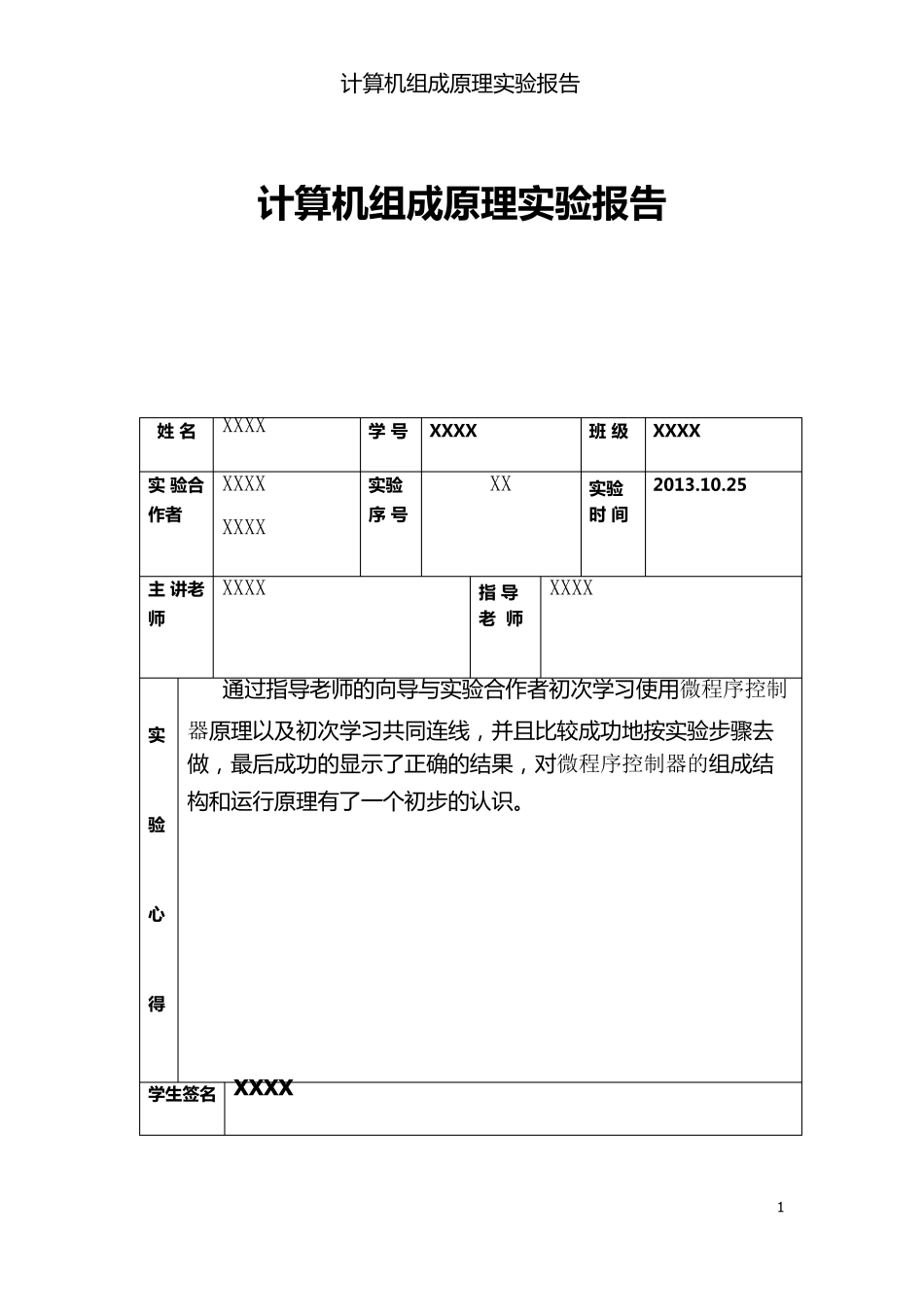

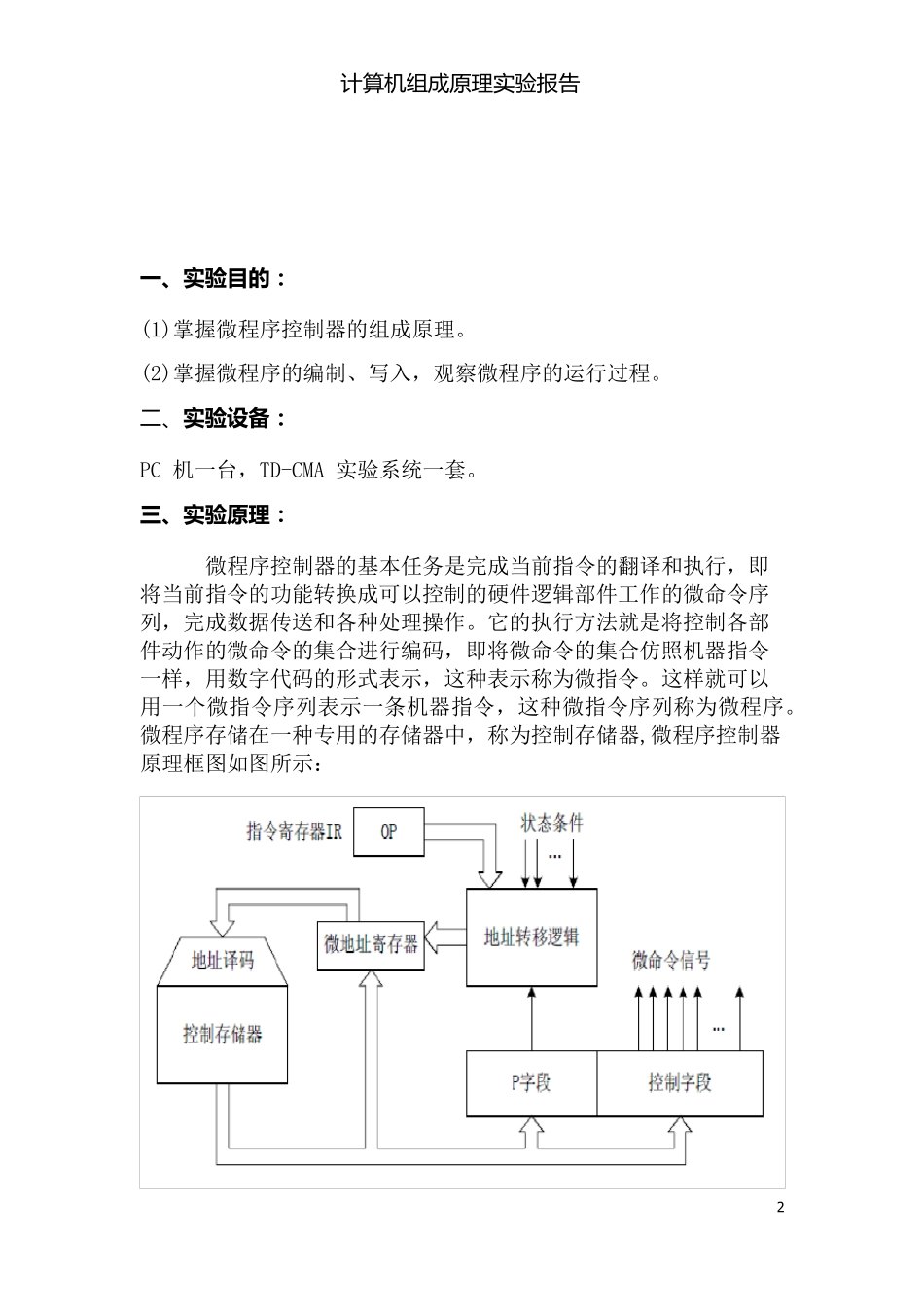

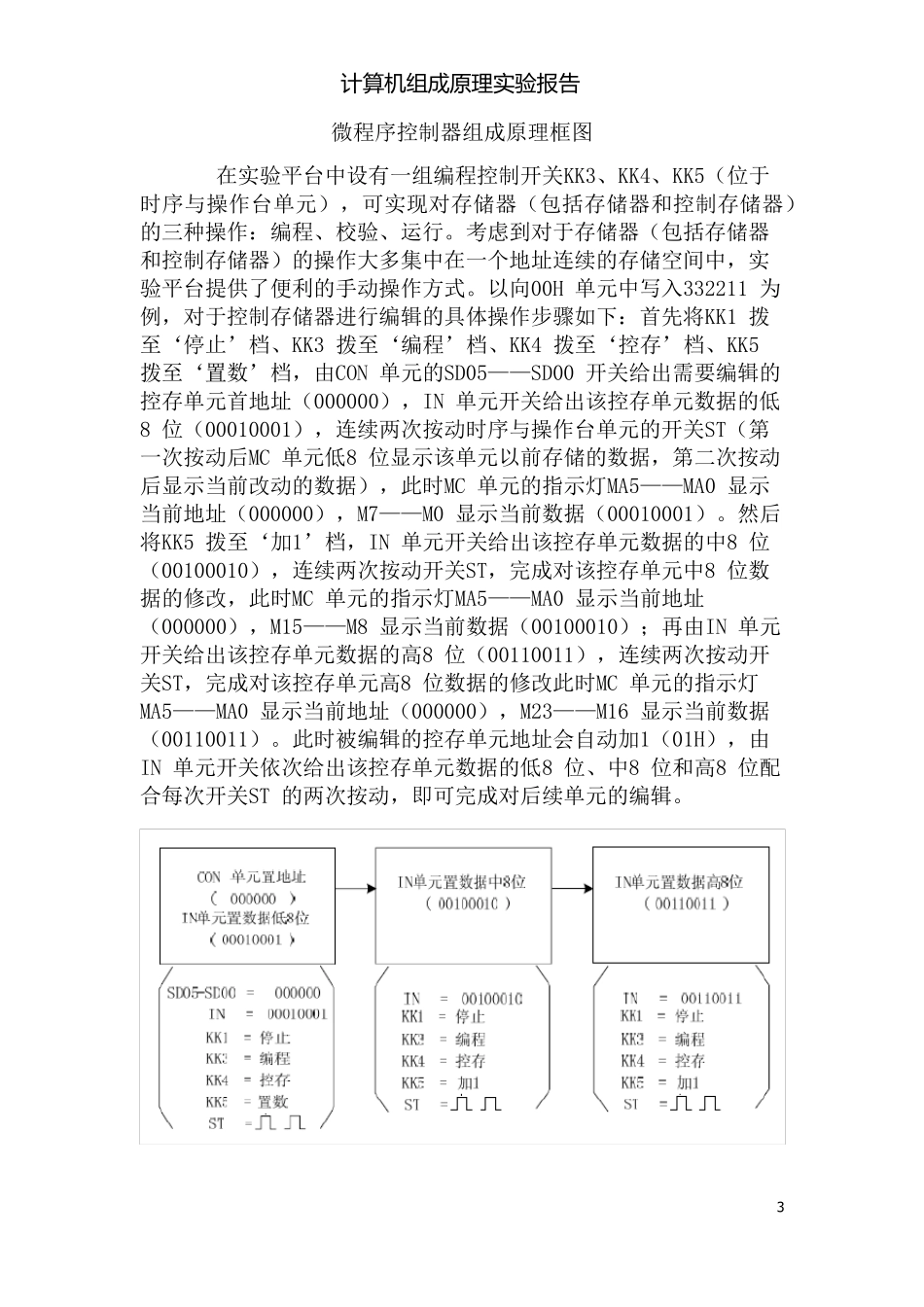

计 算 机 组 成 原 理 实 验 报 告 1 计 算 机 组 成 原 理 实 验 报 告 姓 名 XXXX 学 号 XXXX 班 级 XXXX 实 验 合作 者 XXXX XXXX 实 验序 号 XX 实 验时 间 2013.10.25 主 讲老 师 XXXX 指 导老 师 XXXX 实 验 心 得 通 过 指 导 老 师 的 向 导 与 实 验 合 作 者 初 次 学 习 使 用 微程序控制器原 理 以 及 初 次 学 习 共 同 连 线 , 并 且 比 较 成 功 地 按 实 验 步 骤 去做 , 最 后 成 功 的 显 示 了 正 确 的 结 果 , 对 微程序控制器的组 成 结构 和 运 行 原 理 有 了 一 个 初 步 的 认 识 。 学 生签名 X X X X 计 算 机 组 成 原 理 实 验 报 告 2 一 、实验目的: (1)掌握微程序控制器的组成原理。 (2)掌握微程序的编制、写入,观察微程序的运行过程。 二 、 实验设备: PC 机一台,TD-CMA 实验系统一套。 三、实验原理: 微程序控制器的基本任务是完成当前指令的翻译和执行,即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列,完成数据传送和各种处理操作。它的执行方法就是将控制各部件动作的微命令的集合进行编码,即将微命令的集合仿照机器指令一样,用数字代码的形式表示,这种表示称为微指令。这样就可以用一个微指令序列表示一条机器指令,这种微指令序列称为微程序。微程序存储在一种专用的存储器中,称为控制存储器,微程序控制器原理框图如图所示: 计 算 机 组 成 原理实验报告 3 微程序控制器组成原理框图 在实验平台中设有一组编程控制开关KK3、KK4、KK5(位于时序与操作台单元),可实现对存储器(包括存储器和控制存储器)的三种操作:编程、校验、运行。考虑到对于存储器(包括存储器和控制存储器)的操作大多集中在一个地址连续的存储空间中,实验平台提供了便利的手动操作方式。以向00H 单元中写入332211 为例,对于控制存储器进行编辑的具体操作步骤如下:首先将KK1 拨至‘停止’档、KK3 拨至‘编程’档、KK4 拨至‘控存’档、KK5 拨至‘置数’档,由CON 单元的SD05——SD00 开关给出需要编辑的控存单元首地址(000000),IN 单元开关给出该控存单元数据的低8 位(00010001),连续两次按动时序与操作台单元的开关ST(第一次按动后MC 单元低8 位显示该单元以前存储的数据,第二次按动...
