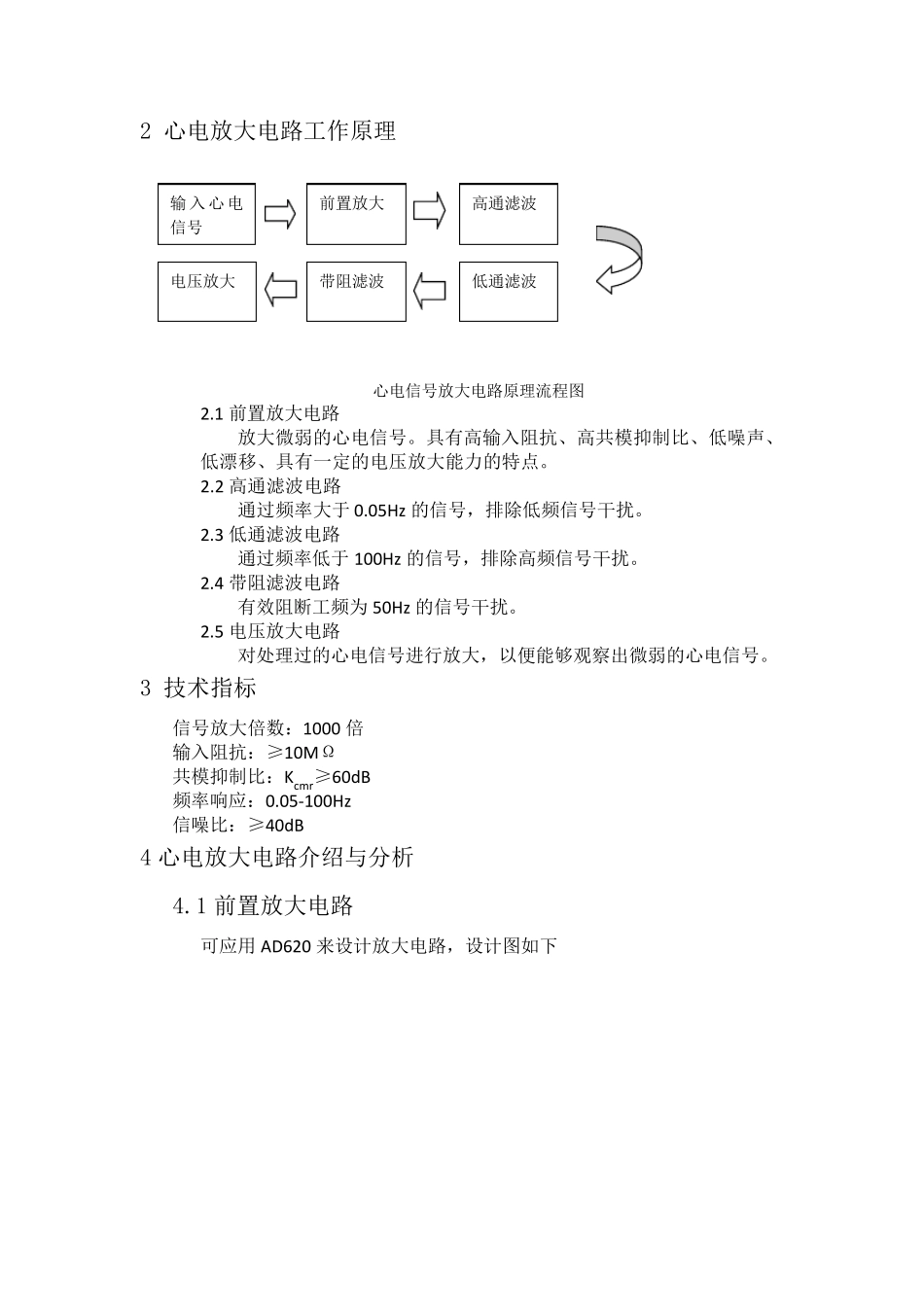

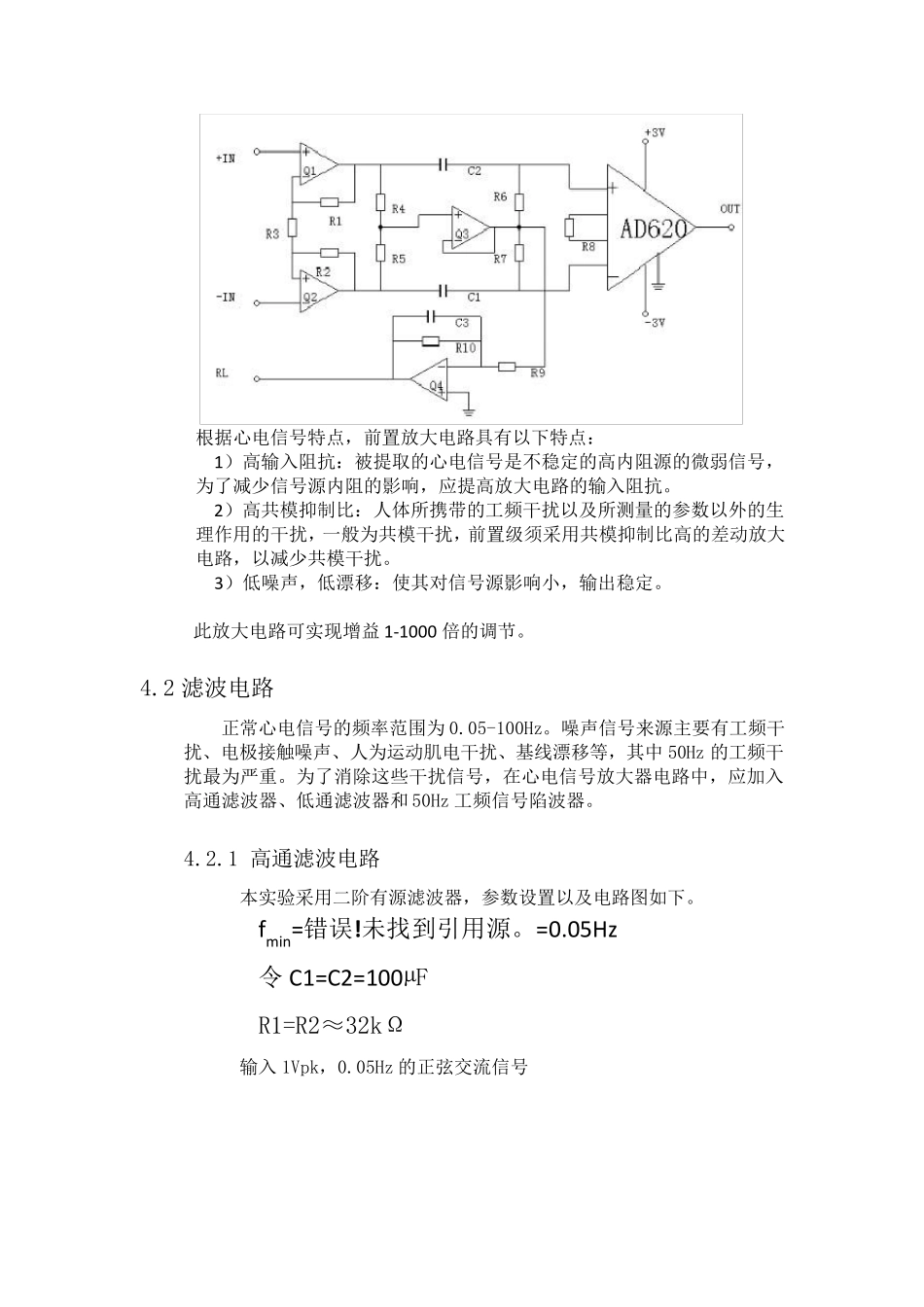

浅谈滤波器在心电信号放大电路中的应用 1 实验目的与意义 心电信号十分微弱,一般在0.05-100Hz 之间,幅度小于5mv。在检测心电信号的同时存在着极大的干扰。心电波仪器通过传感系统把心脏跳动信号转化为电压信号波形,一般为微伏到毫伏数量级。这是需经过信号放大才能驱动测量仪表把波形绘制出来。本实验通过应用运算放大器设计心电放大电路,目的是可以实现有效滤除与心电信号无关的高频信号,通过系统,可以得到放大,无干扰的心电信号。 本实验将就 心电放大电路中的滤波器部 分进行 重 点 研 究,采用multisim10.1 进行仿真,分析其实现的功能以及所起的作用。心电信号放大电路的其余部分将做简要介绍。 2 心电放大电路工作原理 心电信号放大电路原理流程图 2.1 前置放大电路 放大微弱的心电信号。具有高输入阻抗、高共模抑制比、低噪声、低漂移、具有一定的电压放大能力的特点。 2.2 高通滤波电路 通过频率大于0.05Hz 的信号,排除低频信号干扰。 2.3 低通滤波电路 通过频率低于100Hz 的信号,排除高频信号干扰。 2.4 带阻滤波电路 有效阻断工频为50Hz 的信号干扰。 2.5 电压放大电路 对处理过的心电信号进行放大,以便能够观察出微弱的心电信号。 3 技术指标 信号放大倍数:1000 倍 输入阻抗:≥10MΩ 共模抑制比:Kcmr≥60dB 频率响应:0.05-100Hz 信噪比:≥40dB 4 心电放大电路介绍与分析 4.1 前置放大电路 可应用 AD620 来设计放大电路,设计图如下 输入心电信号 前置放大 高通滤波 电压放大 带阻滤波 低通滤波 根 据 心 电 信 号 特 点 , 前 置 放 大 电 路 具 有 以 下 特 点 : 1) 高 输 入 阻 抗 : 被 提 取 的 心 电 信 号 是 不 稳 定 的 高 内 阻 源 的 微 弱 信 号 ,为 了 减 少 信 号 源 内 阻 的 影 响 , 应 提 高 放 大 电 路 的 输 入 阻 抗 。 2) 高 共 模 抑 制 比 : 人 体 所 携 带 的 工 频 干 扰 以 及 所 测 量 的 参 数 以 外 的 生理 作 用 的 干 扰 , 一 般 为 共 模 干 扰 , 前 置 级 须 采 用 共 模 抑 制 比 高 的 差 动 放 大电 路 , 以 减 少 共 模 干 扰 。 3) 低 噪 声 , 低 漂 移 : 使 其 对 信 号 源 影 响 小 , 输 出 稳 定 。 此 放 大 电 ...
