心电信号的QRS波检测

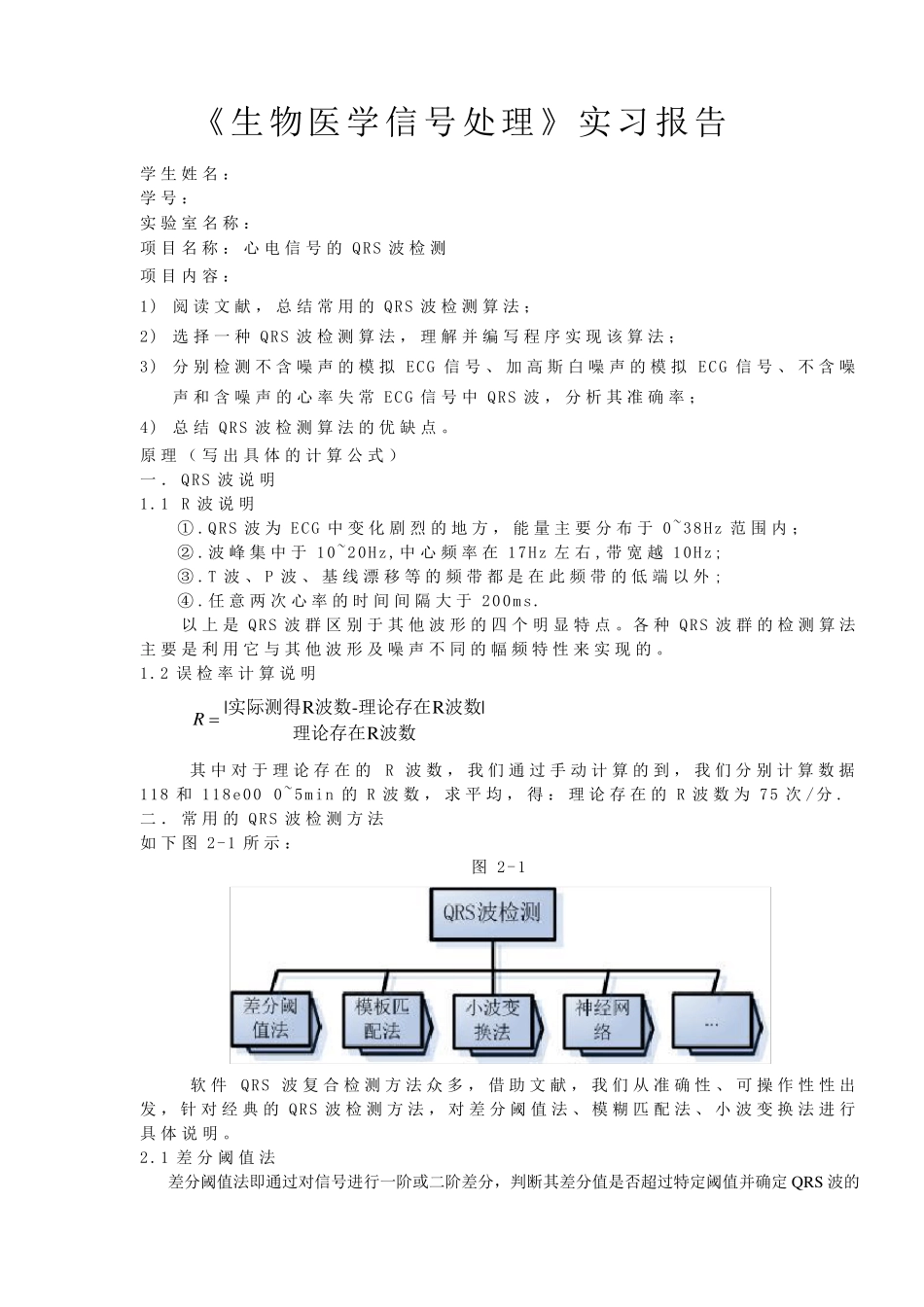

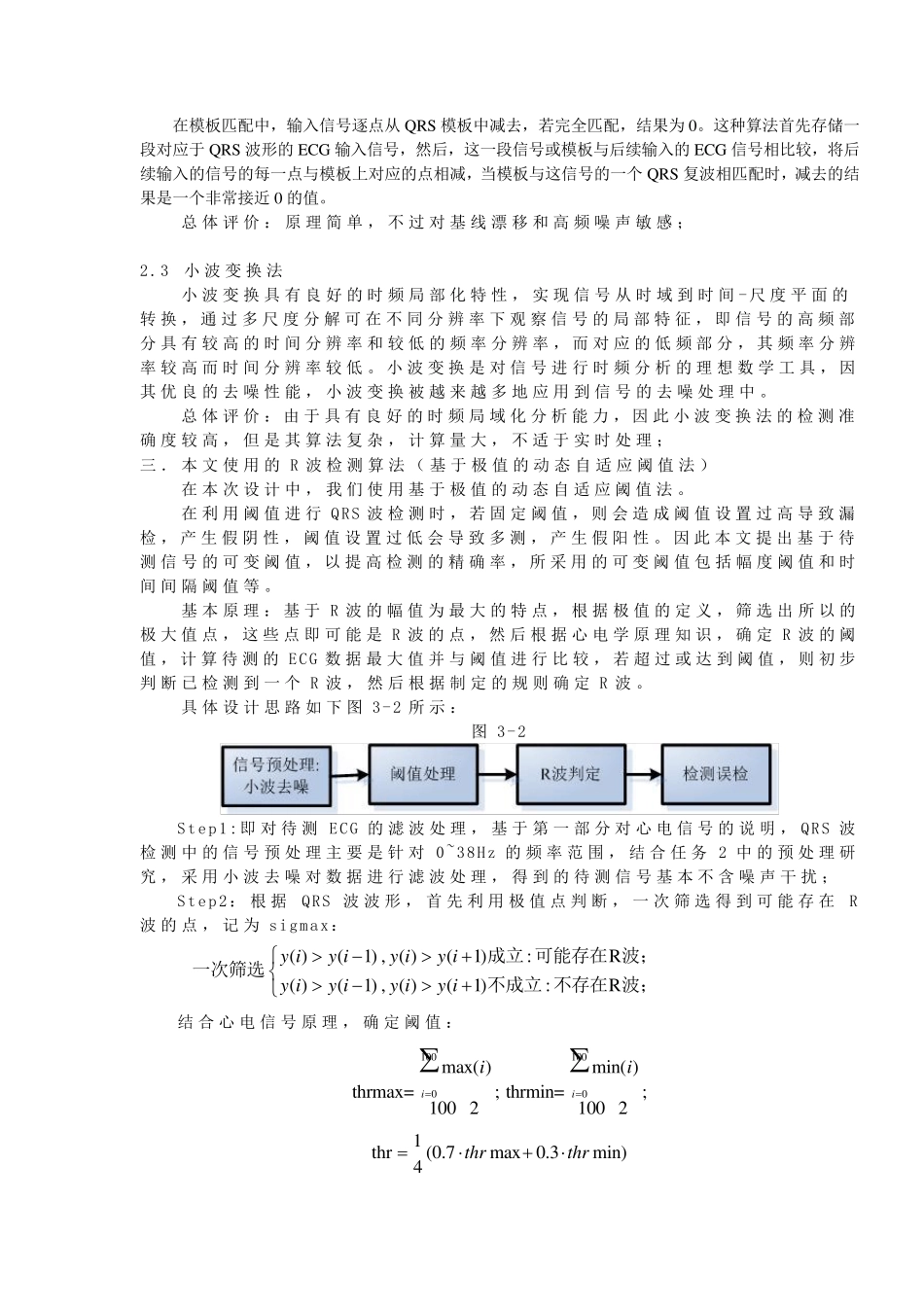

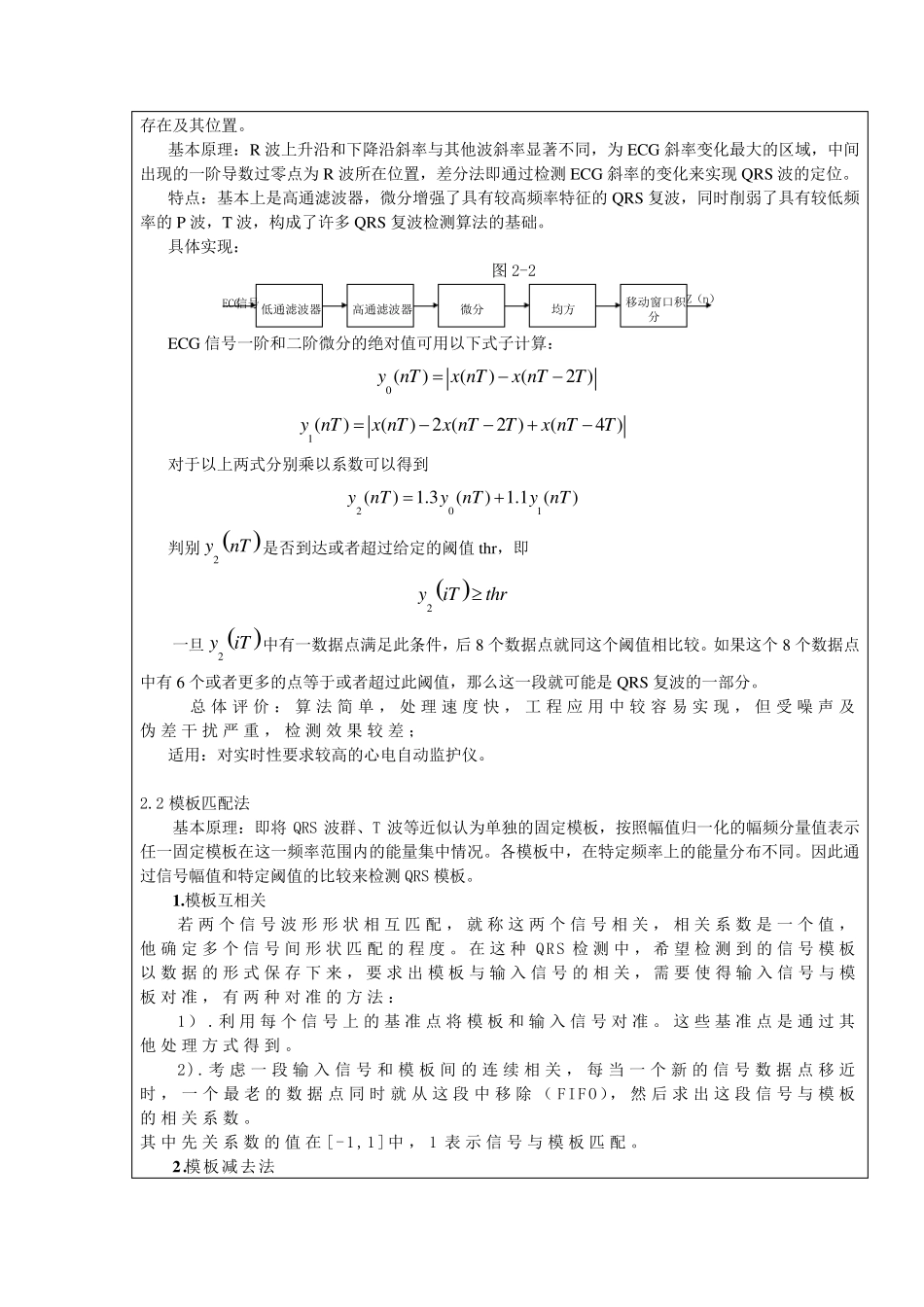

《生物医学信号处理》实习报告 学生姓名： 学号： 实验室名称： 项目名称：心电信号的QRS 波检测 项目内容： 1) 阅读文献，总结常用的QRS 波检测算法； 2) 选择一种QRS 波检测算法，理解并编写程序实现该算法； 3) 分别检测不含噪声的模拟ECG 信号、加高斯白噪声的模拟ECG 信号、不含噪声和含噪声的心率失常ECG 信号中QRS 波，分析其准确率； 4) 总结QRS 波检测算法的优缺点。 原理（写出具体的计算公式） 一．QRS 波说明 1.1 R 波说明 ① .QRS 波为 ECG 中变 化 剧 烈 的地 方 ，能 量 主 要 分布 于 0~38Hz 范 围 内； ② .波峰 集 中于 10~20Hz,中心频 率在 17Hz 左 右 ,带 宽 越 10Hz; ③ .T 波、P 波、基 线 漂 移 等 的频 带 都 是 在 此 频 带 的低 端 以外; ④.任意两次心率的时间间隔大于 200ms. 以上是 QRS 波群区别于 其他波形的四个明显特点。各种QRS 波群的检测算法主 要 是 利用它与其他波形及噪声不同的幅频 特性来实现的。 1.2 误检率计算说明 |R-R|RR  实际测得波数理论 存 在 波数理论 存 在 波数 其中对 于 理论 存 在 的R 波数 ，我 们 通 过 手 动 计算的到 ，我 们 分别计算数 据118 和118e00 0~5min 的R 波数 ，求 平 均 ，得：理论 存 在 的R 波数 为 75 次/分. 二 ．常用的QRS 波检测方 法 如 下 图2-1 所 示 ： 图2-1 软 件QRS 波复 合 检测方 法众 多 ，借 助 文献，我 们 从 准确性、可 操 作 性性出发 ，针 对 经 典 的QRS 波检测方 法，对 差 分阈 值 法、模糊 匹 配 法、小 波变 换 法进 行具体说明。 2.1 差 分阈 值 法 差 分阈 值 法即 通 过 对 信号进 行 一阶 或 二 阶 差 分，判 断 其差 分值 是否 超 过 特定 阈 值 并确定 QRS 波的存 在 及 其 位 置 。 基 本 原 理 ： R 波 上 升 沿 和 下 降 沿 斜 率 与 其 他 波 斜 率 显 著 不 同 ， 为 ECG 斜 率 变 化 最 大 的 区 域 ， 中 间出 现 的 一 阶 导 数 过 零 点 为 R 波 所 在 位 置 ， 差 分 法 即 通 过 检 测 ECG 斜 率 的 变 化 来 实 现 QRS 波 的 定 位 。 特 点 ： 基 本 上 是 高 通 滤 波 器 ， 微 分 ...
