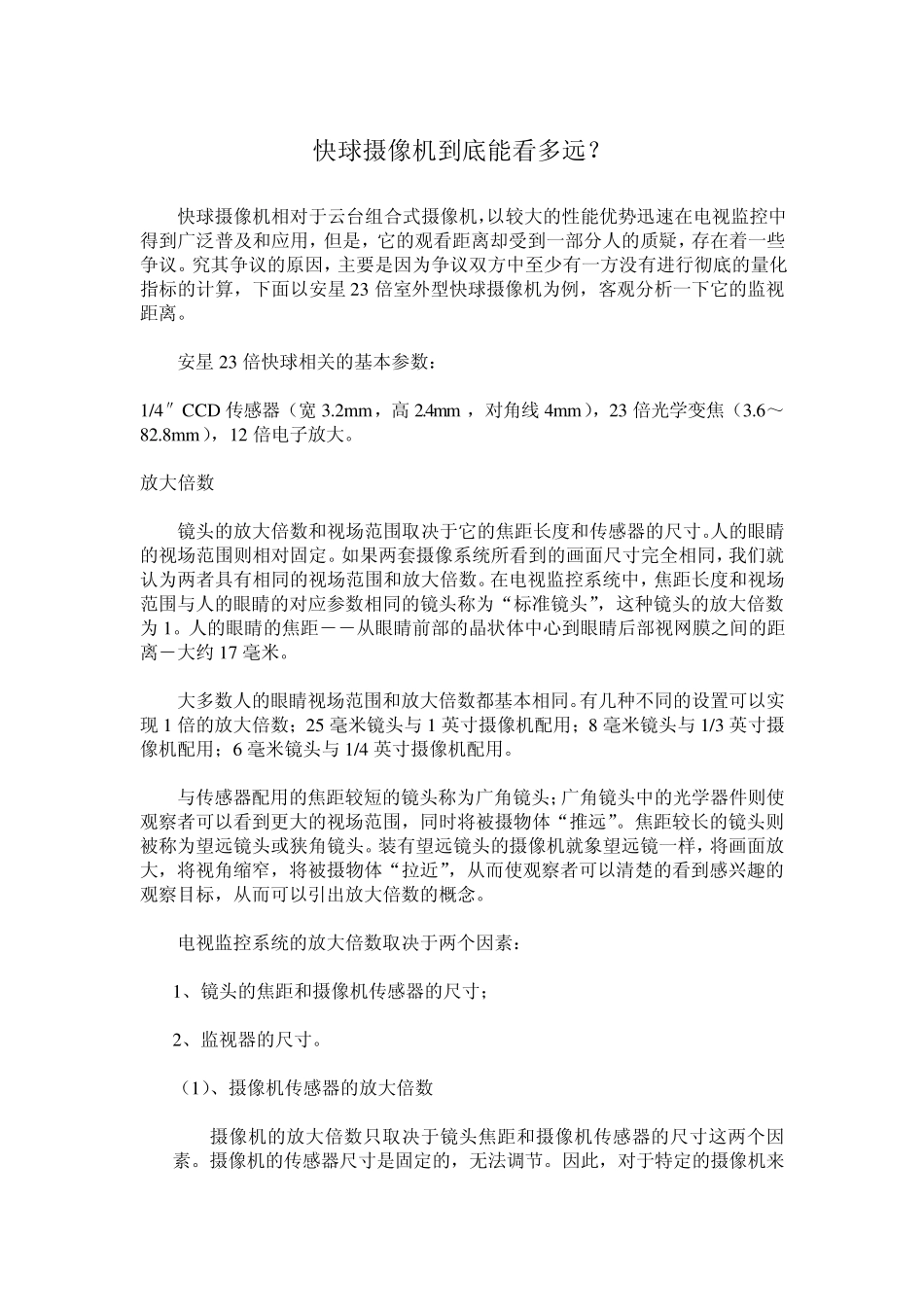

快球监控距离计算_第1页
1/6

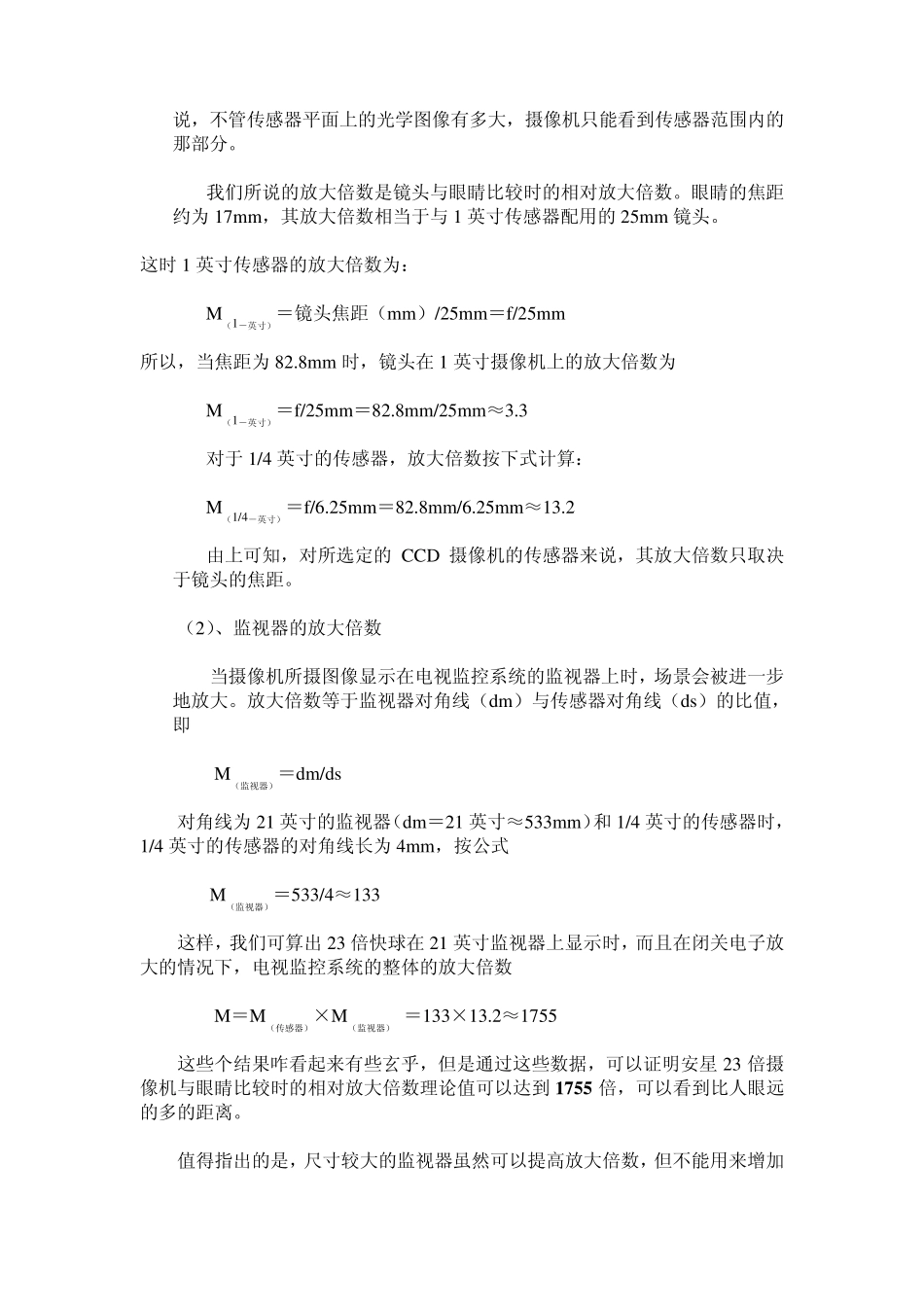

快球监控距离计算_第2页
2/6

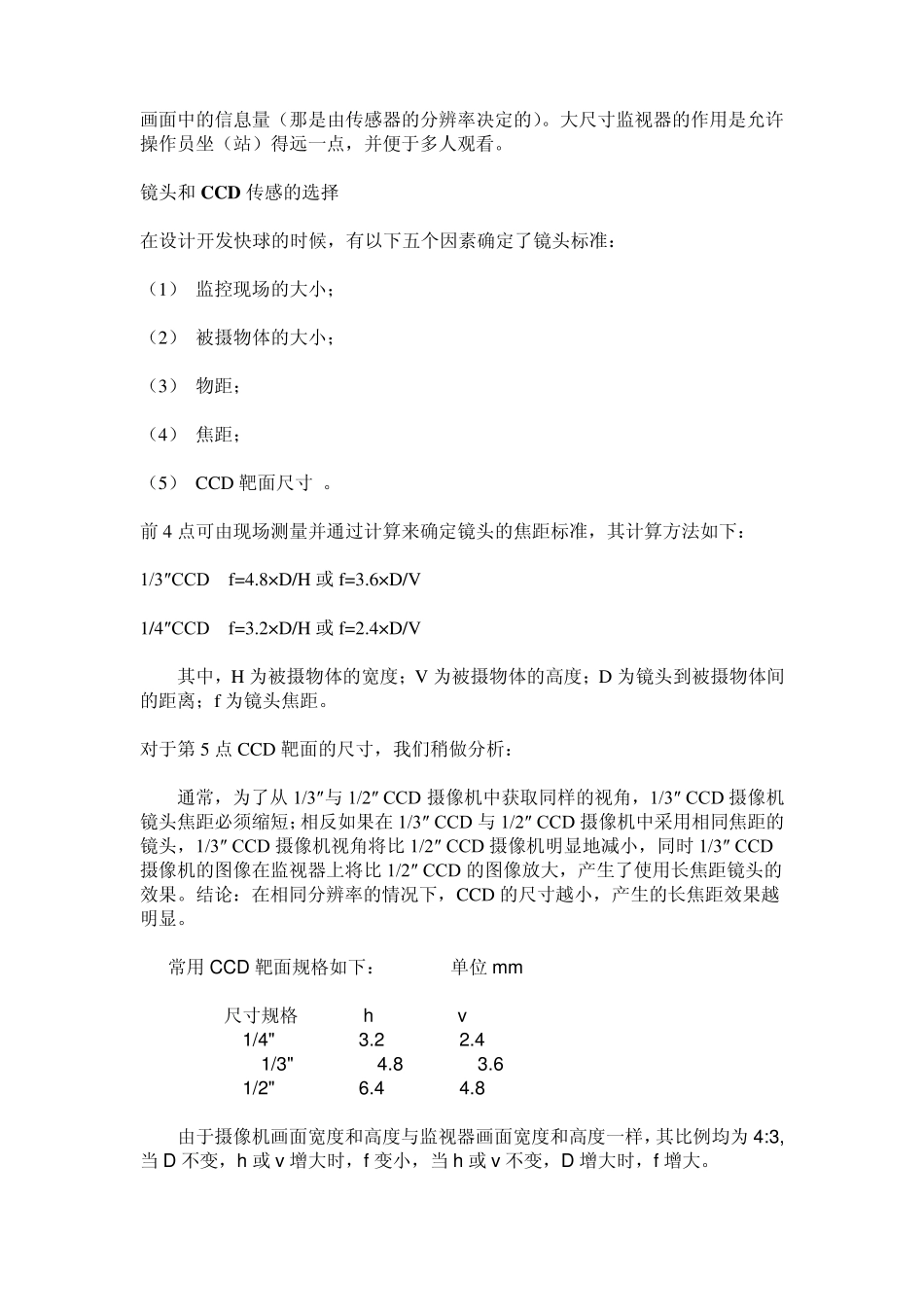

快球监控距离计算_第3页
3/6
快球摄像机到底能看多远? 快球摄像机相对于云台组合式摄像机,以较大的性能优势迅速在电视监控中得到广泛普及和应用,但是,它的观看距离却受到一部分人的质疑,存在着一些争议。究其争议的原因,主要是因为争议双方中至少有一方没有进行彻底的量化指标的计算,下面以安星 23 倍室外型快球摄像机为例,客观分析一下它的监视距离。 安星 23 倍快球相关的基本参数: 1/4″CCD 传感器(宽 3.2mm,高 2.4mm ,对角线 4mm),23 倍光学变焦(3.6~82.8mm),12 倍电子放大。 放大倍数 镜头的放大倍数和视场范围取决于它的焦距长度和传感器的尺寸。人的眼睛的视场范围则相对固定。如果两套摄像系统所看到的画面尺寸完全相同,我们就认为两者具有相同的视场范围和放大倍数。在电视监控系统中,焦距长度和视场范围与人的眼睛的对应参数相同的镜头称为“标准镜头”,这种镜头的放大倍数为 1。人的眼睛的焦距――从眼睛前部的晶状体中心到眼睛后部视网膜之间的距离―大约 17 毫米。 大多数人的眼睛视场范围和放大倍数都基本相同。有几种不同的设置可以实现 1 倍的放大倍数;25 毫米镜头与1 英寸摄像机配用;8 毫米镜头与1/3 英寸摄像机配用;6 毫米镜头与1/4 英寸摄像机配用。 与传感器配用的焦距较短的镜头称为广角镜头;广角镜头中的光学器件则使观察者可以看到更大的视场范围,同时将被摄物体“推远”。焦距较长的镜头则被称为望远镜头或狭角镜头。装有望远镜头的摄像机就象望远镜一样,将画面放大,将视角缩窄,将被摄物体“拉近”,从而使观察者可以清楚的看到感兴趣的观察目标,从而可以引出放大倍数的概念。 电视监控系统的放大倍数取决于两个因素: 1、镜头的焦距和摄像机传感器的尺寸; 2、监视器的尺寸。 (1)、摄像机传感器的放大倍数 摄像机的放大倍数只取决于镜头焦距和摄像机传感器的尺寸这两个因素。摄像机的传感器尺寸是固定的,无法调节。因此,对于特定的摄像机来说,不管传感器平面上的光学图像有多大,摄像机只能看到传感器范围内的那部分。 我们所说的放大倍数是镜头与眼睛比较时的相对放大倍数。眼睛的焦距约为17mm,其放大倍数相当于与1 英寸传感器配用的25mm 镜头。 这时1 英寸传感器的放大倍数为: M(1-英寸)=镜头焦距(mm)/25mm=f/25mm 所以,当焦距为82.8mm 时,镜头在1 英寸摄像机上的放大倍数为 M(1-英寸)=f/25mm=82.8mm/25mm≈3.3 对于1/4 英寸的传感器,放大倍数...
