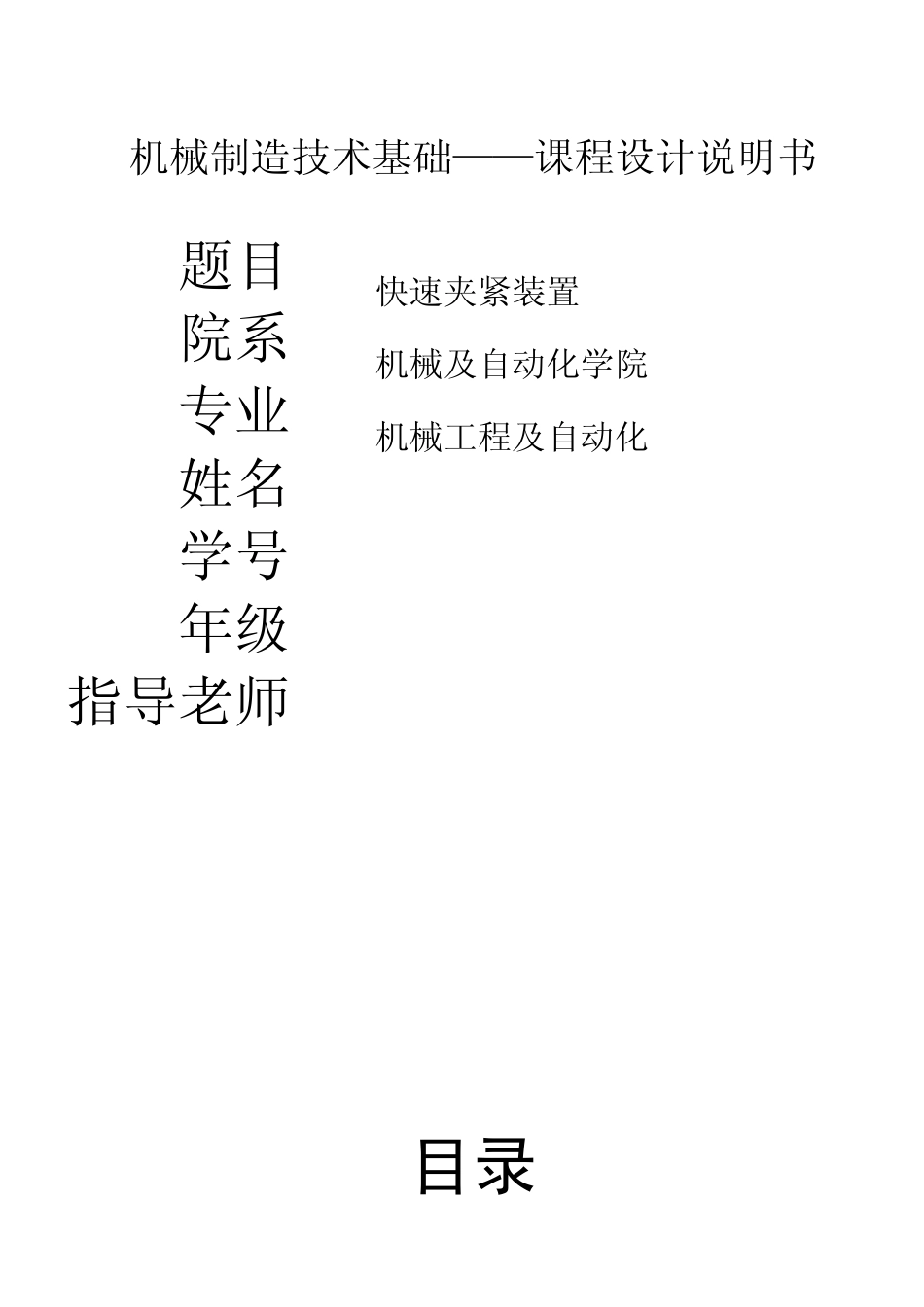

快速夹紧装置课程设计说明书_第1页
1/17

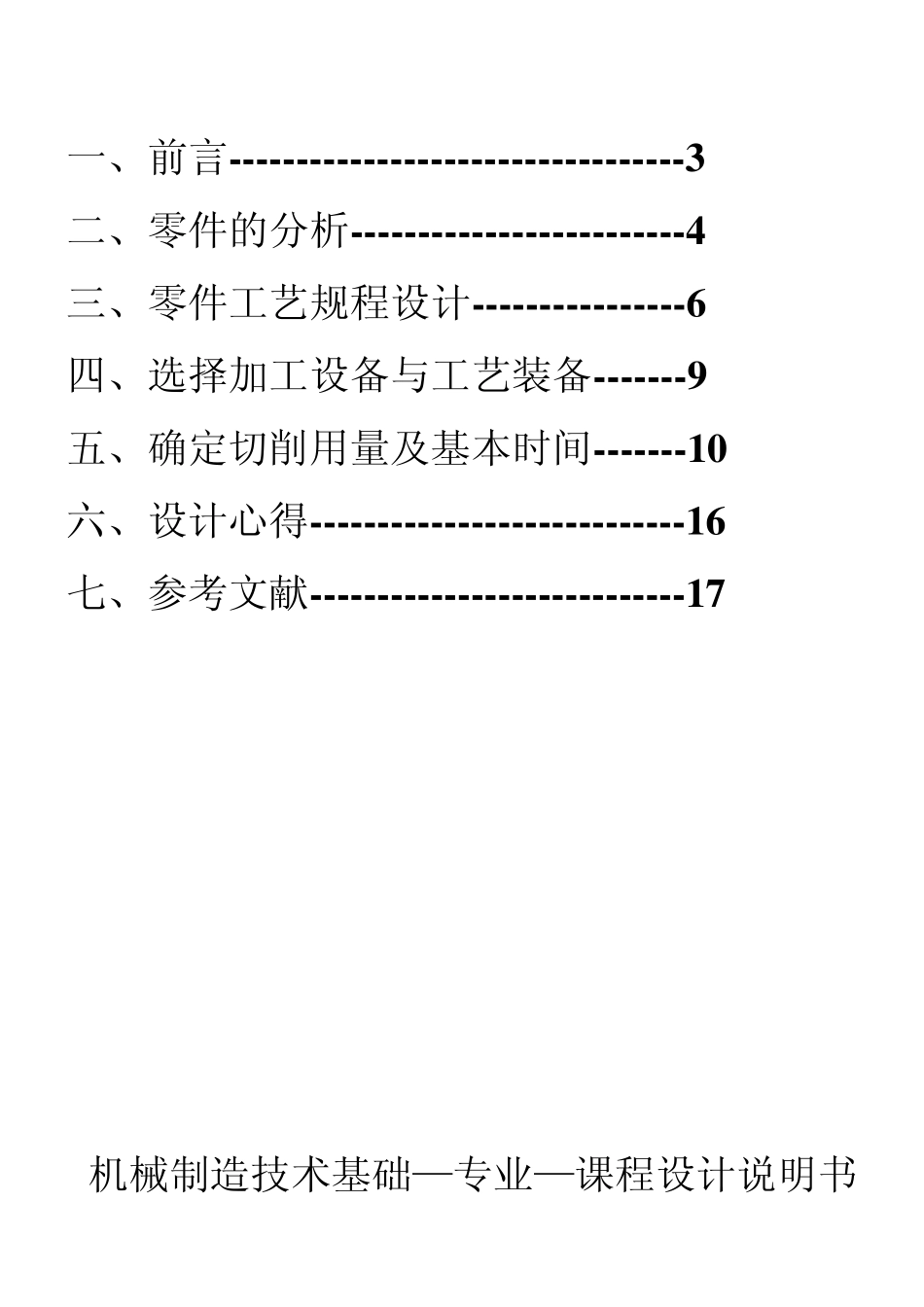

快速夹紧装置课程设计说明书_第2页
2/17

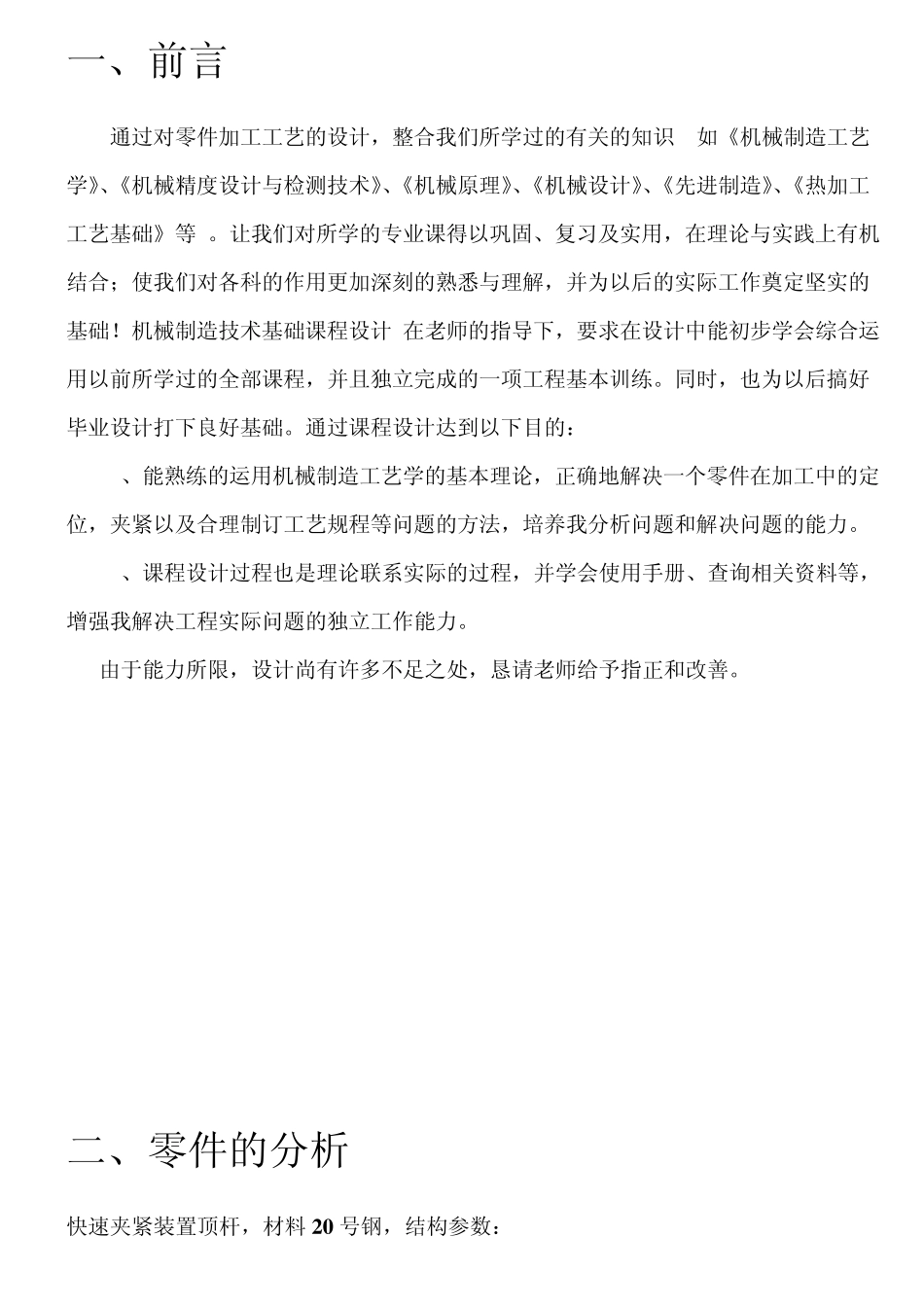

快速夹紧装置课程设计说明书_第3页
3/17
机械制造技术基础——课程设计说明书 题目 快速夹紧装置 院系 机械及自动化学院 专业 机械工程及自动化 姓名 学号 0811112033 年级 2008 指导老师 目录 一、前言----------------------------------3 二、零件的分析-------------------------4 三、零件工艺规程设计----------------6 四、选择加工设备与工艺装备-------9 五、确定切削用量及基本时间-------1 0 六、设计心得----------------------------1 6 七、参考文献----------------------------1 7 机械制造技术基础—专业—课程设计说明书 一、前言 通过对零件加工工艺的设计,整合我们所学过的有关的知识 (如《机械制造工艺学》、《机械精度设计与检测技术》、《机械原理》、《机械设计》、《先进制造》、《热加工工艺基础》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!机械制造技术基础课程设计,在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养我分析问题和解决问题的能力。 2、课程设计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强我解决工程实际问题的独立工作能力。 由于能力所限,设计尚有许多不足之处,恳请老师给予指正和改善。 二、零件的分析 快速夹紧装置顶杆,材料 2 0 号钢,结构参数: (一)、零件的功用 题目所给的零件是快速夹紧装置顶杆,材料2 0 号钢,是夹紧装置的一种。顾名思义该零件的作用就是用于工件装夹时的快速夹紧。其上的螺旋槽是用来限制顶杆的运动快慢和方向的,斜面上的螺纹孔套入手柄,起到控制的作用,当手柄旋转时顶杆就会在螺旋槽里面运动,端面M16—7H的螺纹孔配合精度还是挺高的,它应该是套在轴上与其他运动构件相贴,起到精确定位和导向的作用。 (二)、零件的工艺分析 由零件图可知,其材料为 2 0 号刚,该钢属于优质低碳碳素钢,冷挤压、深谈淬 硬钢。该钢强度低,韧性、塑性和焊接性均好。抗拉强度为253-500MPa,伸长率≥24%。 该钢模具零件工艺路线为:下料→ 锻造模坯→ 退火→ 机械粗加工→ ...
