怎么判断场效应管的工作状态

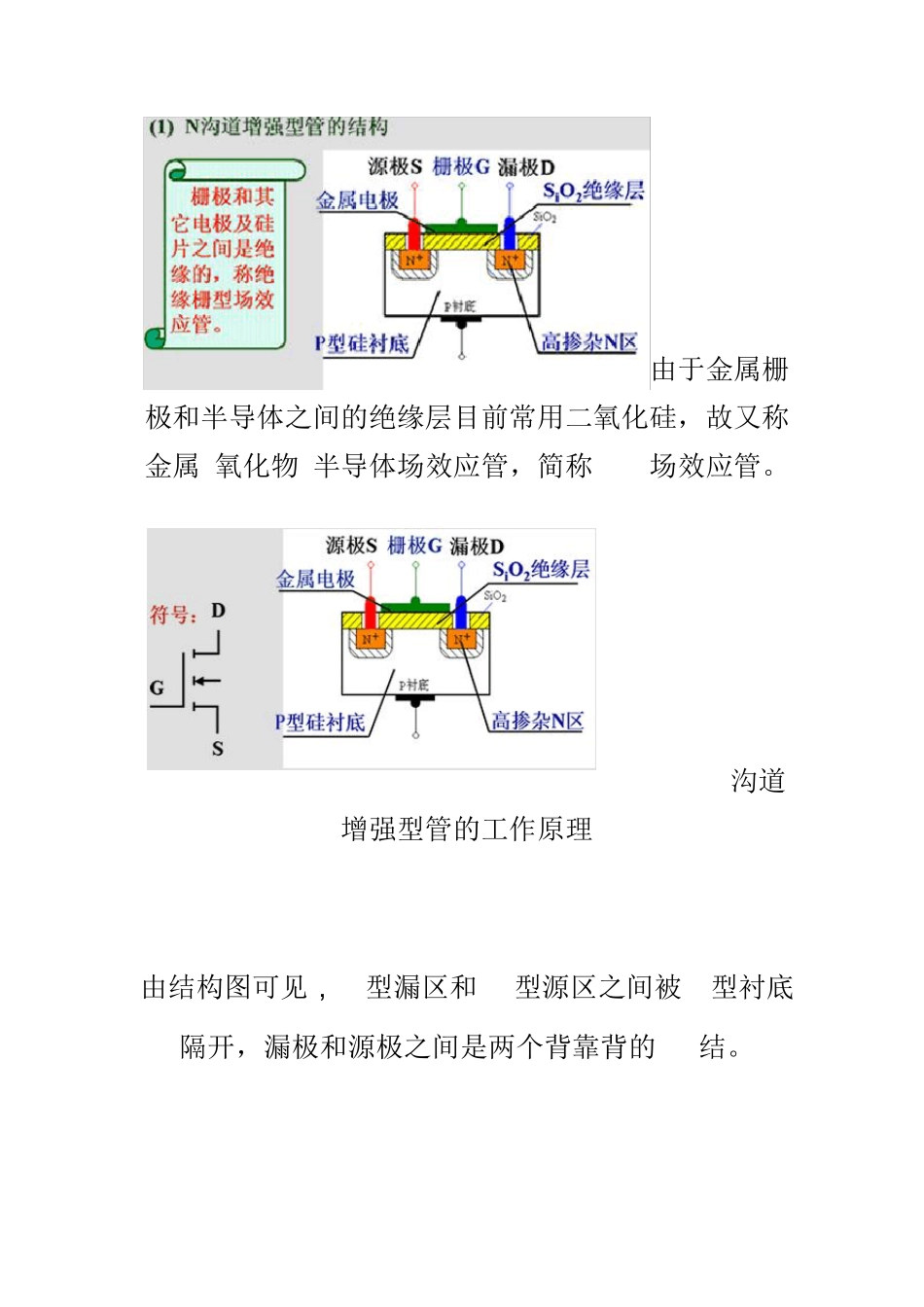

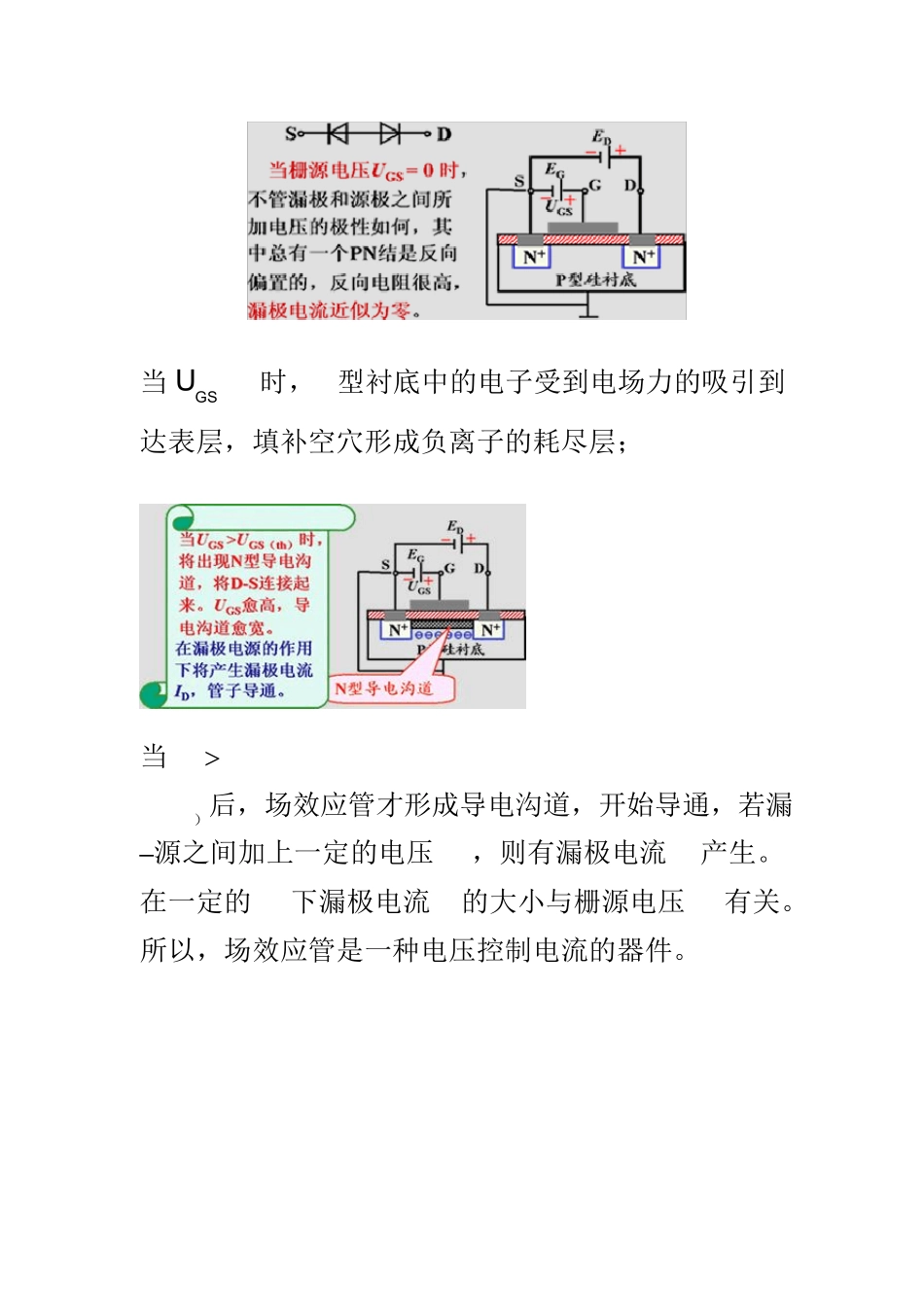

场效应管及其放大电路 场效应晶体管是利用电场效应来控制电流的一种半导体器件，即是电压控制元件。它的输出电流决定于输入电压的大小，基本上不需要信号源提供电流，所以它的输入电阻高，且温度稳定性好。按结构不同场效应管有两种: 结型场效应管 绝缘栅型场效应管 本节仅介绍绝缘栅型场效应管 按工作状态可分为：增强型和耗尽型两类每类又有 N沟道和 P沟道之分2.11.1绝缘栅场效应管 1.增强型绝缘栅场效应管 (1) N沟道增强型管的结构由于金属栅极和半导体之间的绝缘层目前常用二氧化硅，故又称金属-氧化物-半导体场效应管，简称MOS场效应管。 (2) N沟道增强型管的工作原理 由结构图可见，N+型漏区和N+型源区之间被 P型衬底隔开，漏极和源极之间是两个背靠背的PN结。 当UGS> 0时，P型衬底中的电子受到电场力的吸引到达表层，填补空穴形成负离子的耗尽层； 当UGS UGS(th）后，场效应管才形成导电沟道，开始导通，若漏–源之间加上一定的电压UDS，则有漏极电流ID产生。在一定的UDS下漏极电流ID的大小与栅源电压UGS有关。所以，场效应管是一种电压控制电流的器件。 在一定的漏–源电压UDS下，使管子由不导通变为导通的临界栅源电压称为开启电压UGS(th）。(3) 特性曲线 (4)P沟道增强型 2.耗尽型绝缘栅场效应管? 如果MOS管在制造时导电沟道就已形成，称为耗尽型场效应管。(1 ) N 沟道耗尽型管 由于耗尽型场效应管预埋了导电沟道，所以在UGS= 0时，若漏–源之间加上一定的电压 UDS，也会有漏极电流 ID产生。 这时的漏极电流用 IDSS表示，称为饱和漏极电流。当 UGS> 0时，使导电沟道变宽，ID增大； 当 UGS< 0时，使导电沟道变窄，ID减小；UGS负值愈高，沟道愈窄，ID就愈小。 当 UGS达到一定负值时，N型导电沟道消失， ID= 0，称为场效应管处于夹断状态（即截止）。这时的UGS称为夹断电压，用 UGS(off）表示。 (2 )耗尽型N沟道MOS管的特性曲线 耗尽型的MOS管UGS= 0时就有导电沟道，加反向电压到一定值时才能夹断。 (3) P 沟道耗尽型管 3.场效应管的主要参数(1)开启电压 UGS(th)：是增强型 MOS管的参数 (2)夹断电压 UGS(off)： (3)饱和漏电流 IDSS： 是结型和耗尽型 MOS管的参数 (4)低频跨导 gm ：表示栅源电压对漏极电流的控制能力极限参数：最大漏极电流、耗散功率、击穿电压。场效 应 管 与晶体管 的比较 2.11.3 场效应管放大电路场效应晶体管具有输入电阻高、噪声低等优点，常用...
