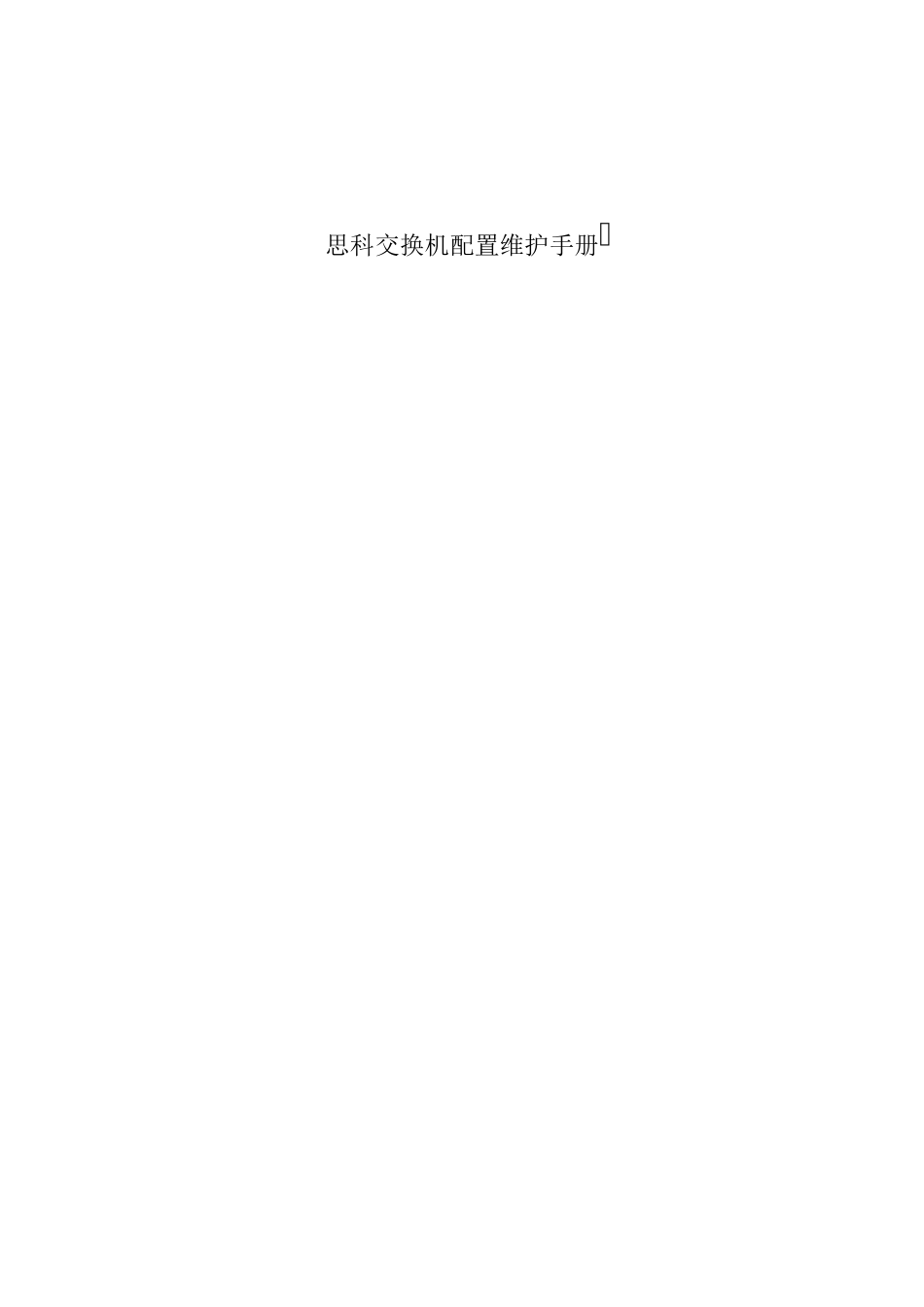

思科交换机配置维护手册 目录 一、端口配置 1.1 配置一组端口 命令 目的 Step 1 configure terminal 进入配置状态 Step 2 interface range {port-range} 进入组配置状态 Step 3 可以使用平时的端口配置命令进行配置 Step 4 end 退回 Step 5 show interfaces [interface-id] 验证配置 Step 6 copy running-config startup-config 保存 当使用 interface range 命令时有如下的规则: • 有效的组范围: o v lan 从 1 到 4094 o fastethernet 槽位/{first port} - {last port}, 槽位为 0 o gigabitethernet 槽位/{first port} - {last port},槽位为 0 o port-channel port-channel-nu mber - port-channel-nu mber, port-channel 号从1到 64 • 端口号之间需要加入空格，如：interface range fastethernet 0/1 – 5 是有效的，而interface range fastethernet 0/1-5 是无效的. • interface range 命令只能配置已经存在的 interface vlan • 所有在同一组的端口必须是相同类别的。 见以下例子: Switch# configure terminal Switch(config)# interface range fastethernet0/1 - 5 Switch(config-if-range)# no shutdown 以下的例子显示使用句号来配置不同类型端口的组: Switch# configure terminal Switch(config)# interface range fastethernet0/1 - 3, gigabitethernet0/1 - 2 Switch(config-if-range)# no shutdown 1.2 配置二层端口 1.2.1 配置端口速率及双工模式 命令 目的 Step 1 configure terminal 进入配置状态. Step 2 interface interface-id 进入端口配置状态. Step 3 speed {10 | 100 | 1000 | auto | nonegotiate} 设置端口速率 注：1000 只工作在千兆口. GBIC 模块只工作在1000 Mbps 下. nonegotiate 只能在这些GBIC 上用 1000BASE-SX, -LX, and -ZX GBIC. Step 4 duplex {auto | full | half} 设置全双工或半双工. Step 5 end 退出 Step 6 show interfaces interface-id 显示有关配置情况 Step 7 copy running-config startup-config 保存 Switch# configure terminal Switch(config)# interface fastethernet0/3 Switch(config-if)# speed 10 Switch(config-if)# duplex half 1.2.2 端口描述 命令 目的 Step ...
