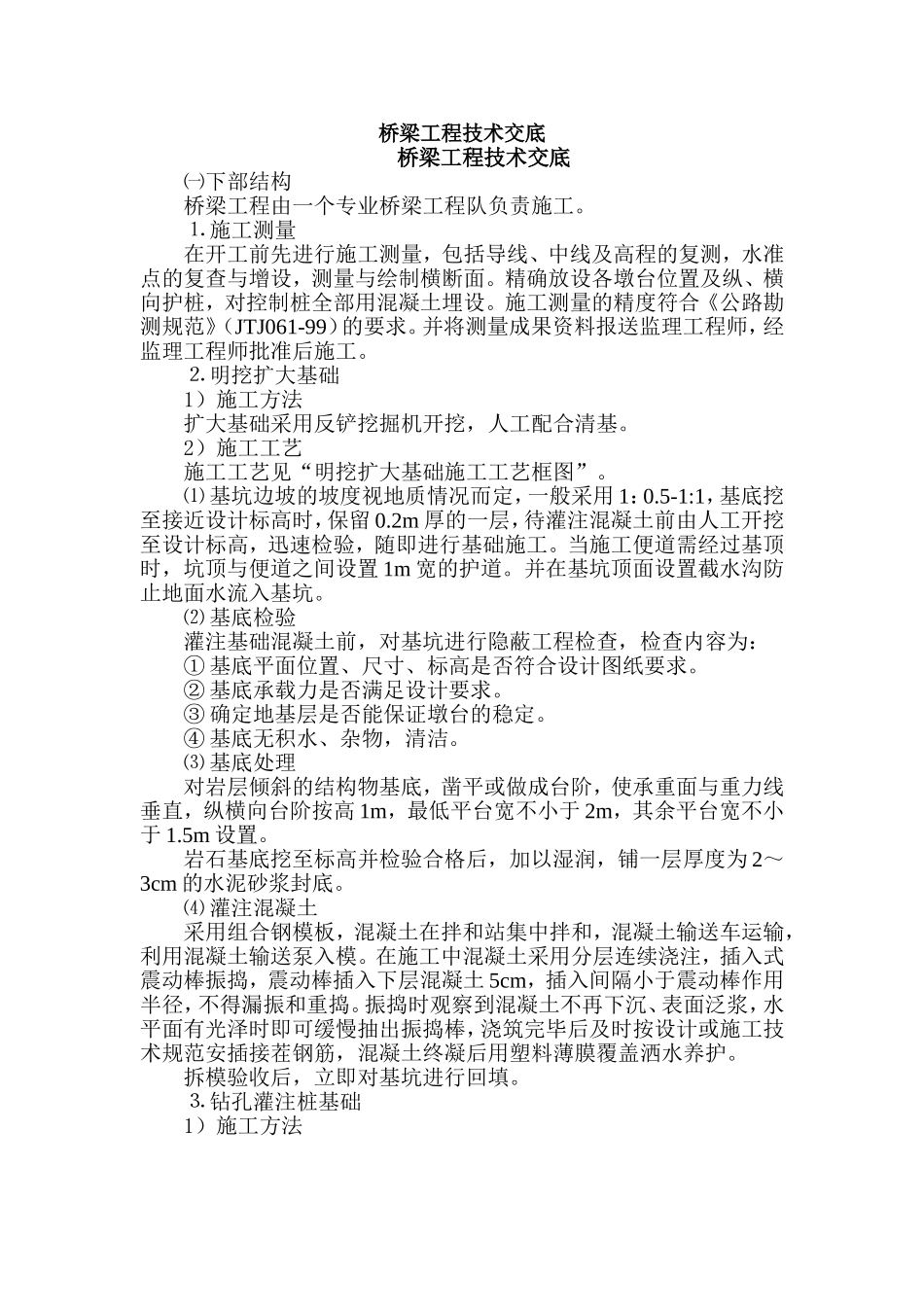

桥梁工程技术交底桥梁工程技术交底㈠下部结构桥梁工程由一个专业桥梁工程队负责施工。⒈施工测量在开工前先进行施工测量，包括导线、中线及高程的复测，水准点的复查与增设，测量与绘制横断面。精确放设各墩台位置及纵、横向护桩，对控制桩全部用混凝土埋设。施工测量的精度符合《公路勘测规范》（JTJ061-99）的要求。并将测量成果资料报送监理工程师，经监理工程师批准后施工。⒉明挖扩大基础1）施工方法扩大基础采用反铲挖掘机开挖，人工配合清基。2）施工工艺施工工艺见“明挖扩大基础施工工艺框图”。⑴基坑边坡的坡度视地质情况而定，一般采用1：0.5-1:1，基底挖至接近设计标高时，保留0.2m厚的一层，待灌注混凝土前由人工开挖至设计标高，迅速检验，随即进行基础施工。当施工便道需经过基顶时，坑顶与便道之间设置1m宽的护道。并在基坑顶面设置截水沟防止地面水流入基坑。⑵基底检验灌注基础混凝土前，对基坑进行隐蔽工程检查，检查内容为：①基底平面位置、尺寸、标高是否符合设计图纸要求。②基底承载力是否满足设计要求。③确定地基层是否能保证墩台的稳定。④基底无积水、杂物，清洁。⑶基底处理对岩层倾斜的结构物基底，凿平或做成台阶，使承重面与重力线垂直，纵横向台阶按高1m，最低平台宽不小于2m，其余平台宽不小于1.5m设置。岩石基底挖至标高并检验合格后，加以湿润，铺一层厚度为2～3cm的水泥砂浆封底。⑷灌注混凝土采用组合钢模板，混凝土在拌和站集中拌和，混凝土输送车运输，利用混凝土输送泵入模。在施工中混凝土采用分层连续浇注，插入式震动棒振捣，震动棒插入下层混凝土5cm，插入间隔小于震动棒作用半径，不得漏振和重捣。振捣时观察到混凝土不再下沉、表面泛浆，水平面有光泽时即可缓慢抽出振捣棒，浇筑完毕后及时按设计或施工技术规范安插接茬钢筋，混凝土终凝后用塑料薄膜覆盖洒水养护。拆模验收后，立即对基坑进行回填。⒊钻孔灌注桩基础1）施工方法钻孔灌注桩采用回旋钻机成孔，根据不同孔径分别采用不同直径的钻头。利用导管法灌注水下混凝土。为防止坍孔，施工中严格控制井口护筒埋设、泥浆比重和孔内水头，清孔后迅速灌注水下混凝土。本标段共配备4台KP2000型回旋钻机，完成全标段的钻孔工作。2）施工工艺钻孔桩施工工艺见“钻孔桩施工工艺流程图”。⑴施工准备①场地平整：场地平坦时，用推土机平整场地，清除现场杂物，硬化场地。②桩位测量：在平整好的场地上测定桩位，用方木桩准确标识各桩的中心位置及高程。③埋设护筒：护筒采用钢护筒，用6mm厚钢板卷制。护筒内径大于钻头直径25cm，护筒长度视地质情况而定（一般为2-6m）。安装时护筒顶应高出水位2m（使护筒内水头产生20kPa以上静水压力）且高出地面30cm。④钻孔泥浆：钻孔泥浆：在开钻前，应选择和备足良好的造浆粘土或膨润土，利用冲击造浆。钻孔中泥浆比重一般地层1.1-1.3,松散地层1.4-1.6。泥浆粘度一般地层16-20s卵石层为25-35s。⑵钻孔①钻机就位前，应对主要机具及配套设备进行检查、维修。放置钻机的起吊滑轮线、钻头和钻孔中心线三者应在同一铅垂线上，其校核偏差不得大于2cm。②钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进速度、钻进压力及适当的泥浆比重。③开钻时，应将钻头提高距孔底20-30cm将真空泵加足清水，启动真空泵把水引到泥石泵后，启动泥石泵把管路中的泥水混合物排到沉淀池，形成反循环，启动钻机慢速钻进。当一节钻杆钻完时，停止转盘，并使反循环延续工作至孔底沉渣基本排净（约1-3min）,然后关闭泥石泵接长钻杆，经检查一切正常后继续钻进。在粘土中钻进时，用一档转速，放松吊绳，自由进尺。在砂砾层中钻进时，采用一、二档转速，并控制进尺，以免陷没钻头或抽吸钻渣的速度跟不上。④钻孔作业必须连续进行，不得中断。因特殊情况必须停钻时，孔口应加保护盖，并严禁钻头留在孔内，以防埋钻。⑤经常检查泥浆的各项指标。⑥开始钻进时，适当控制进尺，使初期成孔竖直、圆顺，防止孔位偏心、孔口坍塌。钻进过程中，每进尺5-8m，检查外孔直径和竖直度。用圆钢筋笼吊入孔内，使圆笼中心与钻孔中心符...
