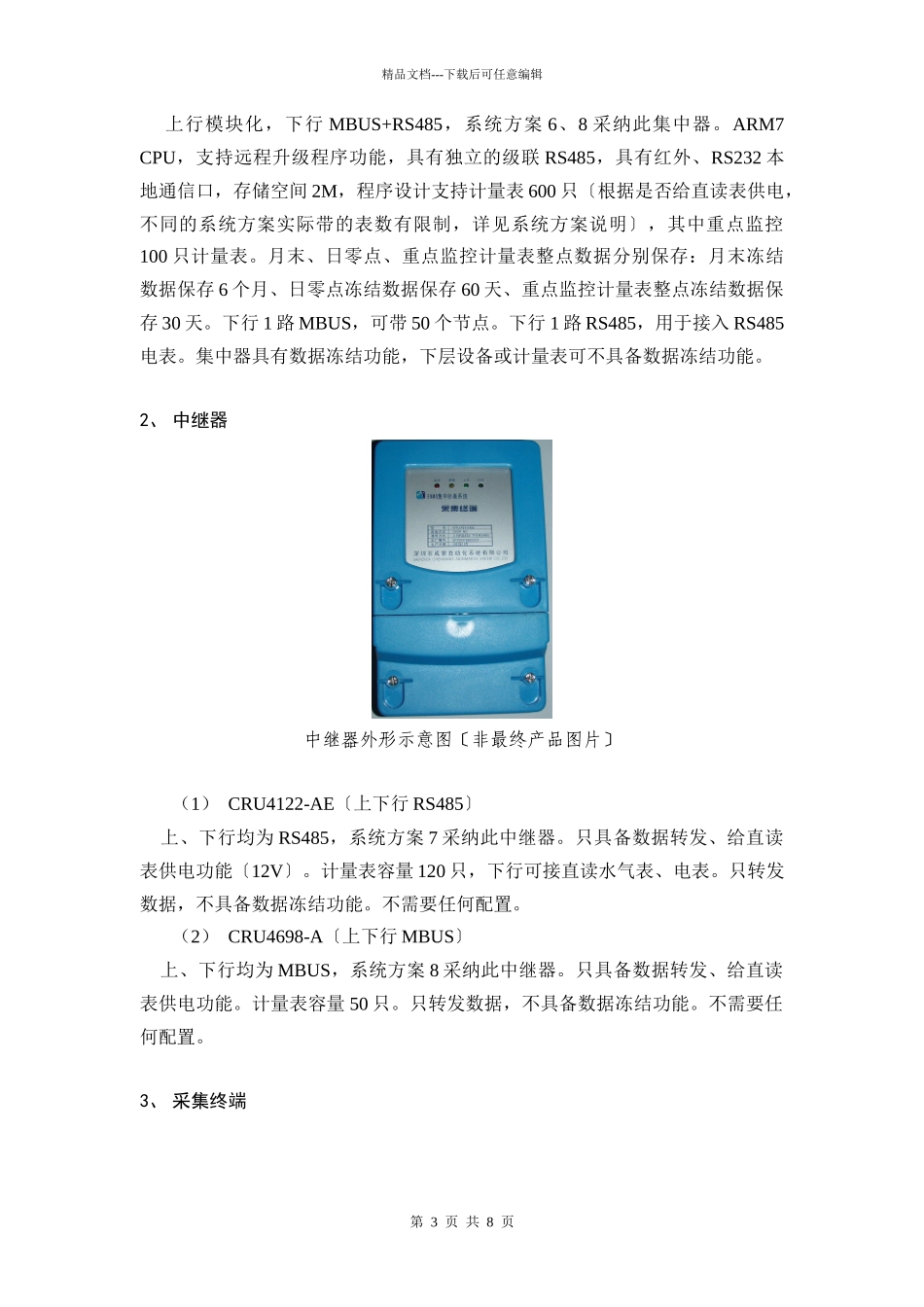

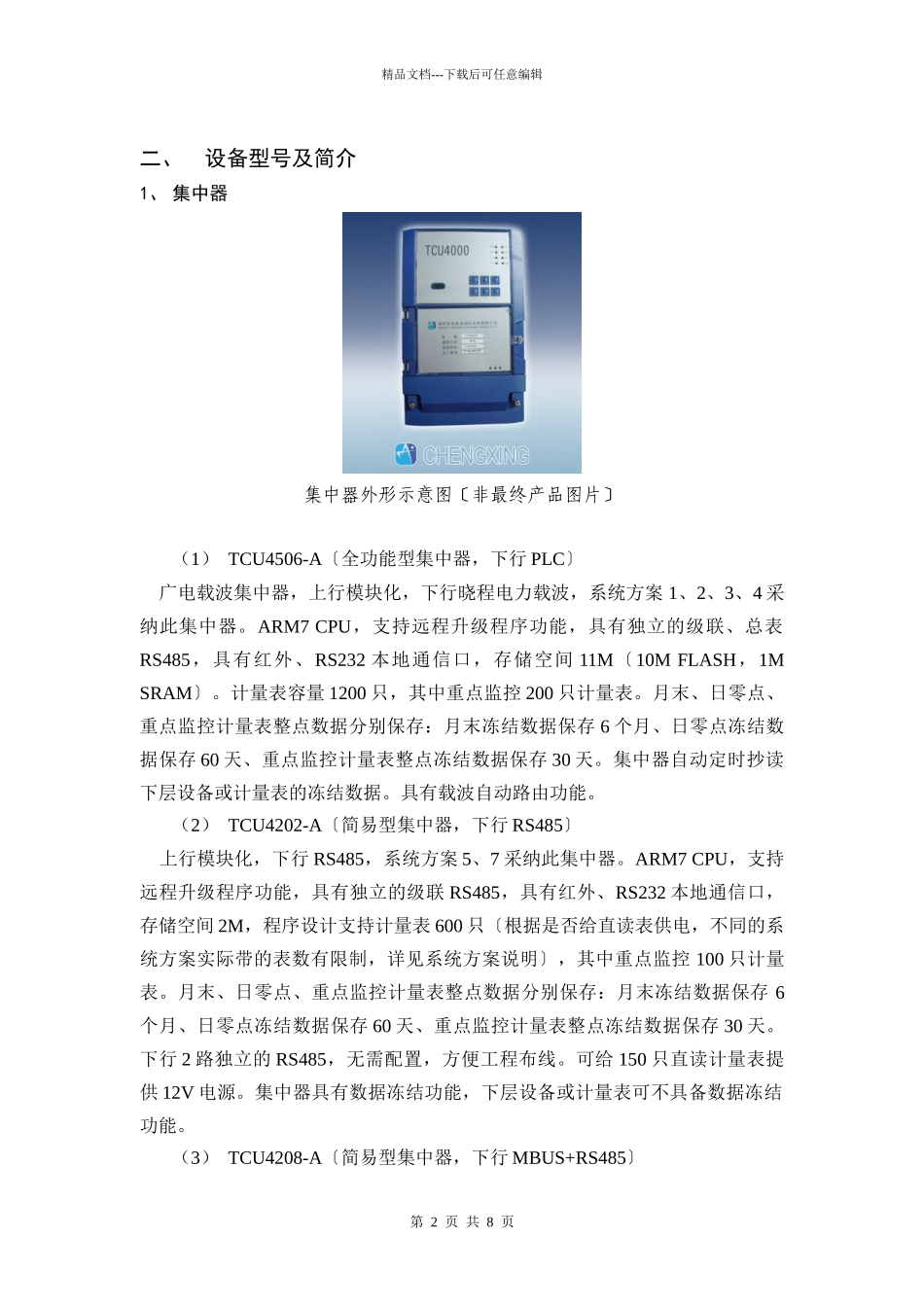

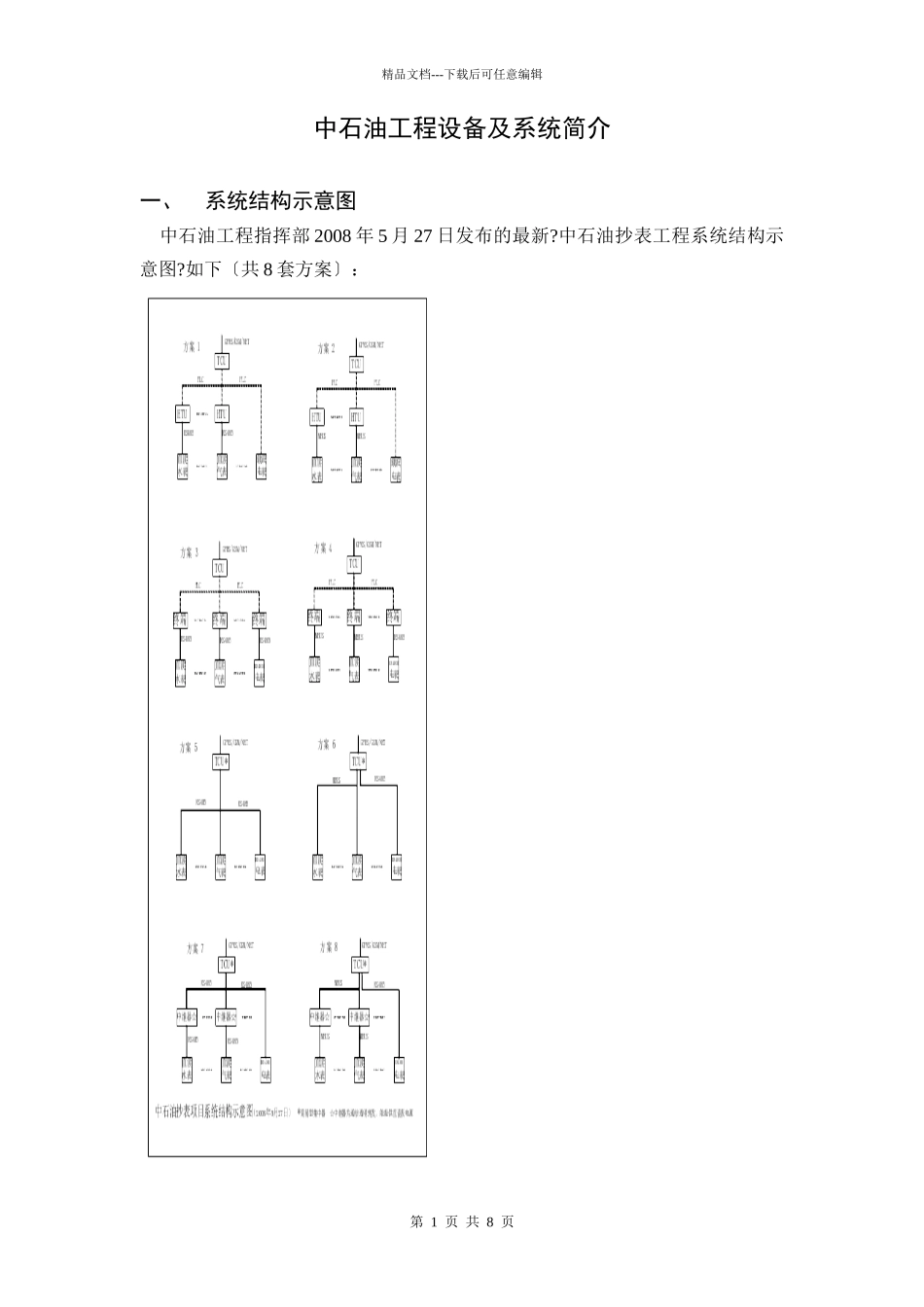

精品文档---下载后可任意编辑中石油工程设备及系统简介一、系统结构示意图 中石油工程指挥部 2008 年 5 月 27 日发布的最新?中石油抄表工程系统结构示意图?如下〔共 8 套方案〕：第 1 页 共 8 页精品文档---下载后可任意编辑二、设备型号及简介1、 集中器集中器外形示意图〔非最终产品图片〕（1） TCU4506-A〔全功能型集中器，下行 PLC〕 广电载波集中器，上行模块化，下行晓程电力载波，系统方案 1、2、3、4 采纳此集中器。ARM7 CPU，支持远程升级程序功能，具有独立的级联、总表RS485，具有红外、RS232 本地通信口，存储空间 11M〔10M FLASH，1M SRAM〕。计量表容量 1200 只，其中重点监控 200 只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存 6 个月、日零点冻结数据保存 60 天、重点监控计量表整点冻结数据保存 30 天。集中器自动定时抄读下层设备或计量表的冻结数据。具有载波自动路由功能。（2） TCU4202-A〔简易型集中器，下行 RS485〕 上行模块化，下行 RS485，系统方案 5、7 采纳此集中器。ARM7 CPU，支持远程升级程序功能，具有独立的级联 RS485，具有红外、RS232 本地通信口，存储空间 2M，程序设计支持计量表 600 只〔根据是否给直读表供电，不同的系统方案实际带的表数有限制，详见系统方案说明〕，其中重点监控 100 只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存 6个月、日零点冻结数据保存 60 天、重点监控计量表整点冻结数据保存 30 天。下行 2 路独立的 RS485，无需配置，方便工程布线。可给 150 只直读计量表提供 12V 电源。集中器具有数据冻结功能，下层设备或计量表可不具备数据冻结功能。（3） TCU4208-A〔简易型集中器，下行 MBUS+RS485〕第 2 页 共 8 页精品文档---下载后可任意编辑 上行模块化，下行 MBUS+RS485，系统方案 6、8 采纳此集中器。ARM7 CPU，支持远程升级程序功能，具有独立的级联 RS485，具有红外、RS232 本地通信口，存储空间 2M，程序设计支持计量表 600 只〔根据是否给直读表供电，不同的系统方案实际带的表数有限制，详见系统方案说明〕，其中重点监控100 只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存 6 个月、日零点冻结数据保存 60 天、重点监控计量表整点冻结数据保存 30 天。下行 1 路 MBUS，可带 50 个节点。...
