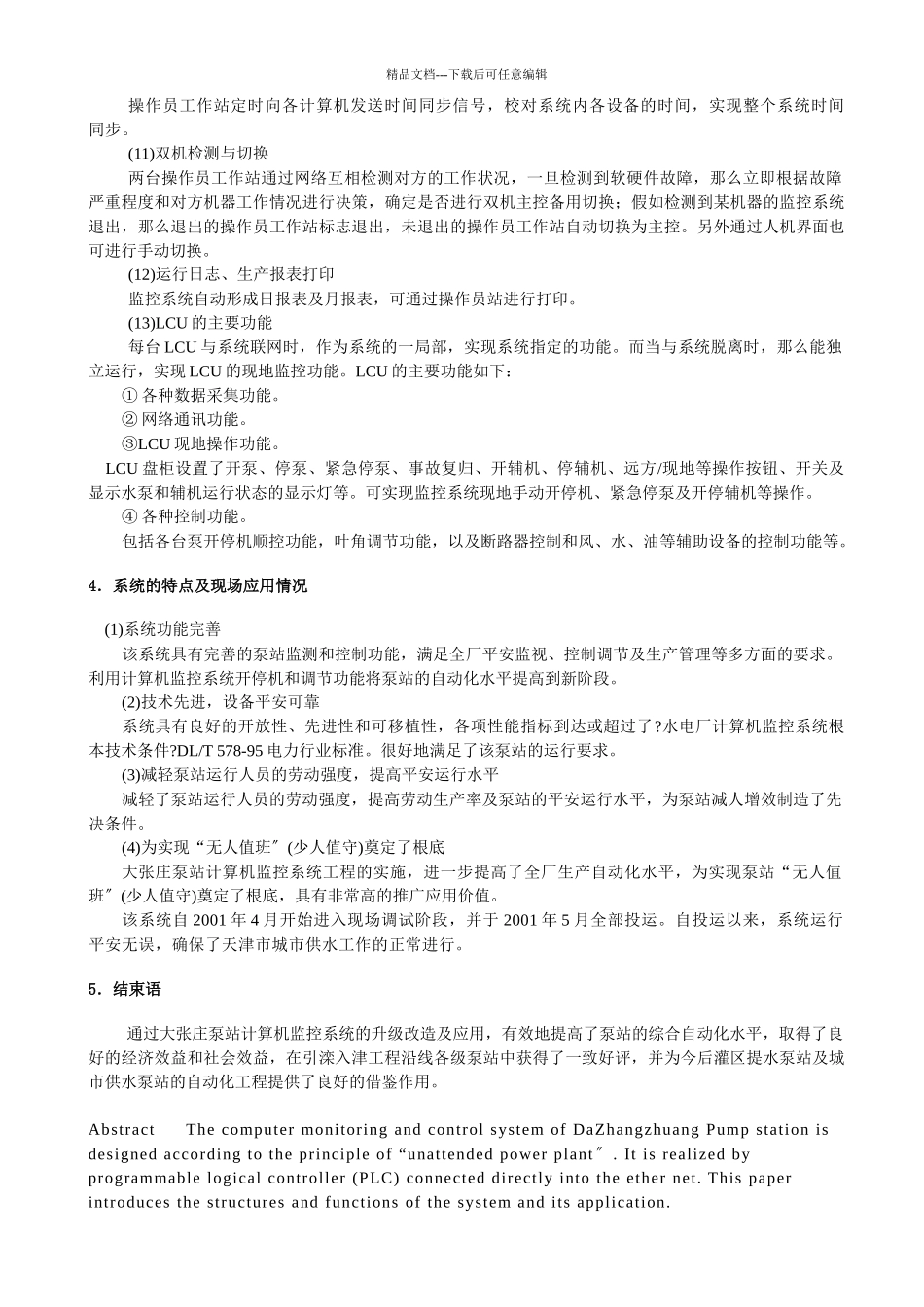

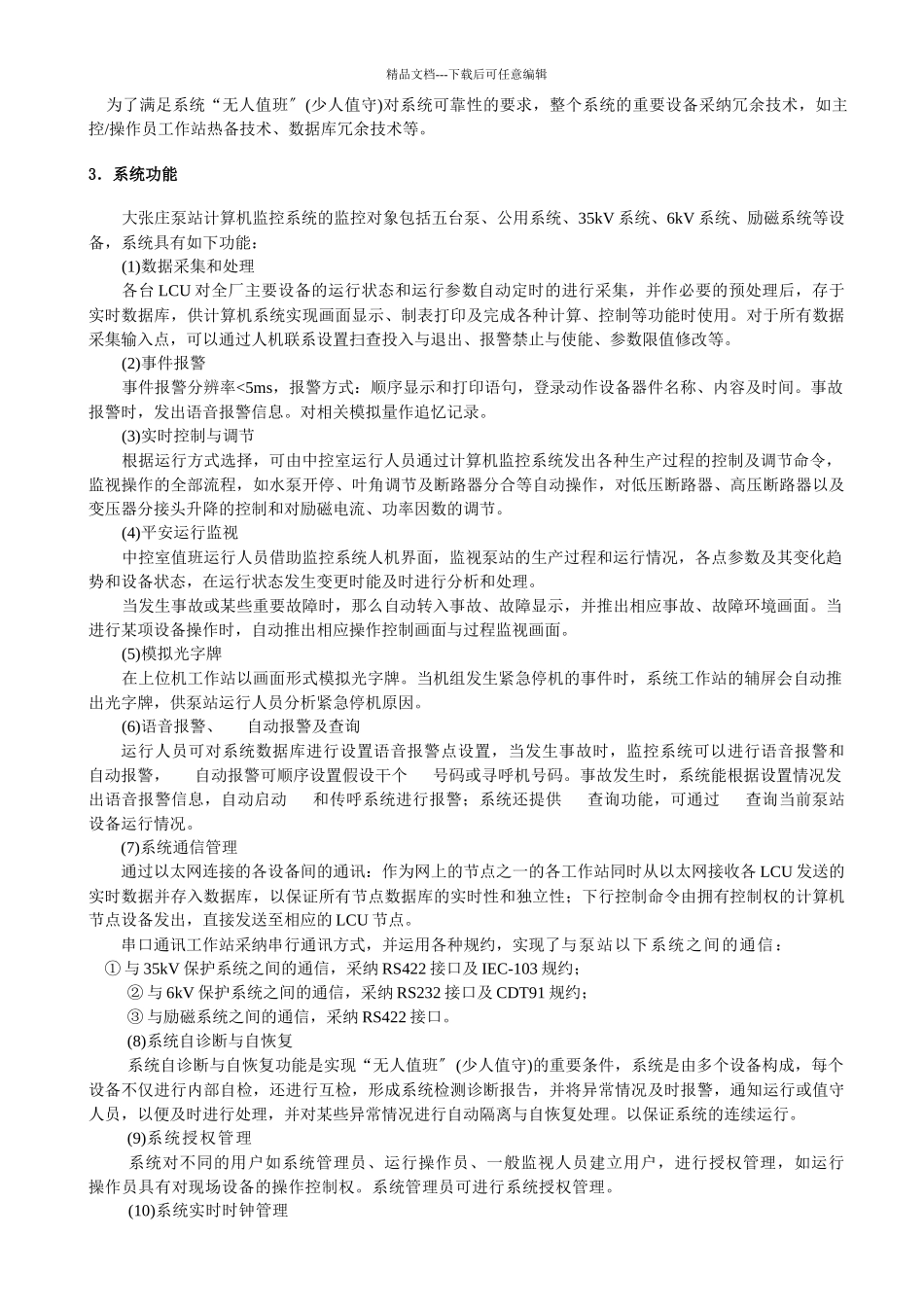

精品文档---下载后可任意编辑五、大张庄泵站监控系统信息化改造及应用李 鹏中国水利水电科学讨论院自动化讨论所[摘要]本文介绍大张庄泵站监控系统信息化改造及应用。该系统是按“无人值班〞(少人值守)的原那么设计，采纳可编程逻辑控制器(PLC)直接接入以太网的方式来实现，系统已于 2001 年 5 月全部投运。[关键词]大张庄泵站、监控系统、以太网1．引言 大张庄泵站位于天津市北辰区大张庄村东 800 米，永定新河的北岸，是引滦入津工程输水终点的提升泵站。站内安装 5 台 18CJ-63 型液压全调叶片轴流泵，单泵流量 10m3/s，设计扬程，水泵配套 TL900-24/2150型 6kV 同步电动机，单机容量为 900kW，泵站采纳站变合一的布置方式，采纳 35kV 双回路供电，站内设2 台 3150kVA/35/6kV 主变压器。大张庄泵站计算机监控系统采纳中国水利水电科学讨论院自动化讨论所最新开发的系统，实现了全厂机组和公用系统的计算机监视及控制和生产过程管理，实现了与 8 套 35KV 高压保护装置、11 台 6KV 低压保护装置和 5 台泵励磁系统的串行通讯监视及控制，形成了一个完整的开放型以太网分层分布的泵站实时闭环过程控制系统，提高了平安生产与自动化管理水平。本文首先介绍大张庄泵站计算机监控系统的结构与配置，然后介绍该系统的主要功能、特点及其在现场的应用情况。2．系统结构及配置系统采纳分布式开放以太网系统结构，由厂级监控层以及现地控制层构成。系统通过 10/100MB 快速光纤以太网实现网络互联，其容量大，速度快，实时性、开放性俱佳。系统硬件配置如下：(1) 两台主机兼操作员工作站，采纳美国康柏公司的 COMPAQ AP200/750 系列产品构成双机热备系统各配有两台 21”高密彩显(1600×1200)，带键盘、鼠标及 CD-ROM。(2) 一台 语音报警工作站，采纳 COMPAQ AP200/550 系列产品，实现 报警功能，并支持 查询及启动 BP 机传呼系统；同时实现与模拟屏进行数据通讯。(3) 一台串口通讯工作站，采纳 COMPAQ AP200/550 系列产品，实现与 35kV 保护系统、6kV 保护系统、励磁系统进行串口数据通讯。(4) 站级系统配备两台 SANTAK 3kVA 在线式 UPS。(5) 两台打印机，一台 Epson 1600KⅢ 打印机；一台 HP LJ 5000LE 激光打印机。(6) 现地控制单元由 6 套盘柜构成。5 台泵和公用系统各配置一套现地控制单元(LCU〕，由施耐德电气公司生产的 Premium 系列可编程控制器构成，可编程逻辑控制器采纳...
