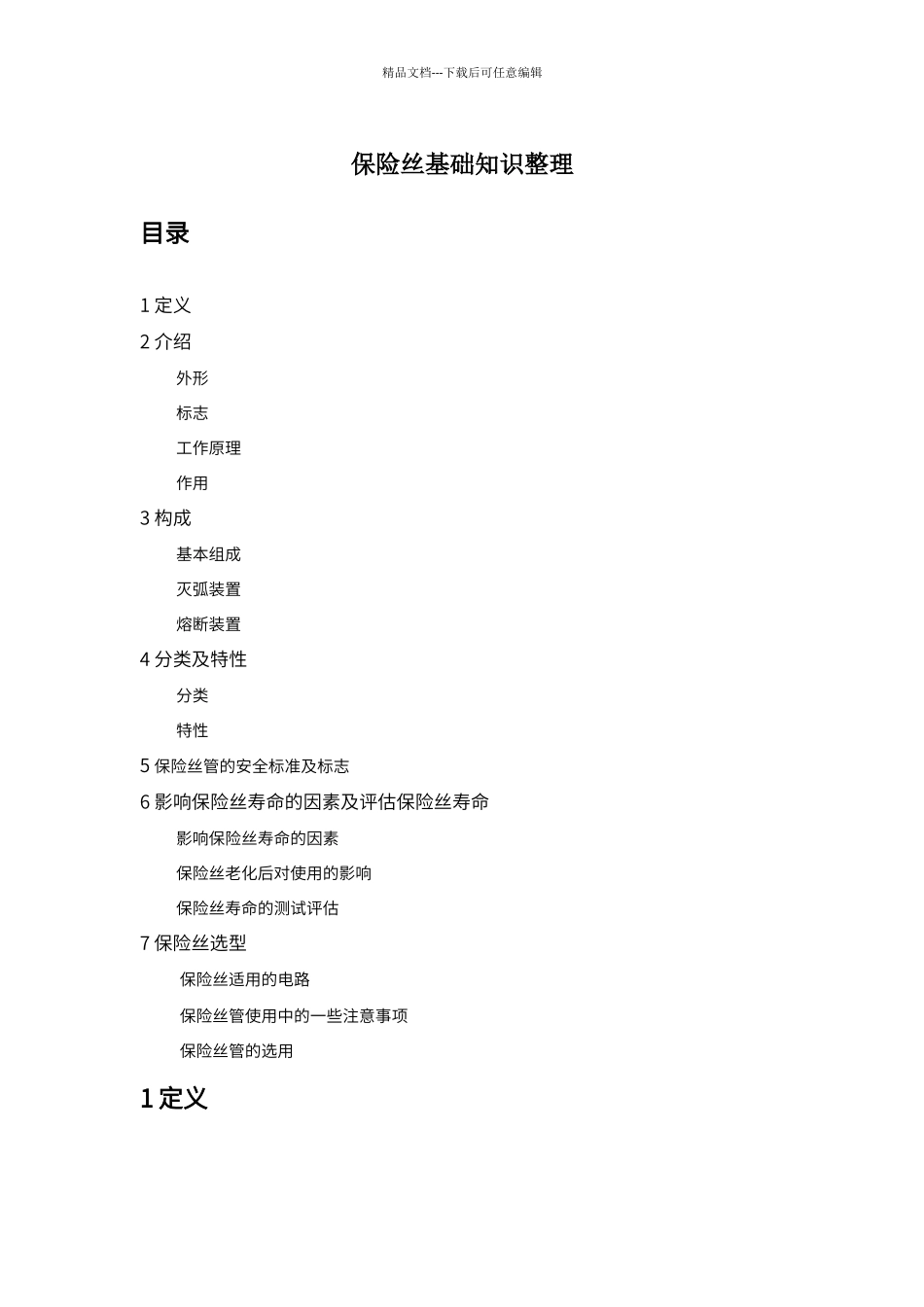

精品文档---下载后可任意编辑保险丝基础知识整理目录1 定义2 介绍 外形 标志 工作原理 作用3 构成 基本组成 灭弧装置 熔断装置4 分类及特性 分类 特性5 保险丝管的安全标准及标志6 影响保险丝寿命的因素及评估保险丝寿命 影响保险丝寿命的因素 保险丝老化后对使用的影响 保险丝寿命的测试评估7 保险丝选型 保险丝适用的电路 保险丝管使用中的一些注意事项 保险丝管的选用1 定义精品文档---下载后可任意编辑当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。2 介绍外形⑴、条丝状。早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关、插座。⑵、片状（裸片状）。比旧式丝状方便使用。⑶、玻璃管状。有几种不同尺寸，常见于电子产品。 x 32 mm （直径 x 长度）、5 x 20 mm⑷、陶瓷管状。有几种不同形状及尺寸，可避开玻璃爆裂。⑸、塑胶片状带金属片状接脚：汽车保险丝。⑹、表面接着元件（SMD）型。⑺、圆柱体状，插件式：直接焊接于电路板上，用于产品内部。标志标志大多数保险丝的标记在身上或端盖与标记，指示其评级。但是“芯片类型”保险丝功能很少或没有标记，使识别非常困难。保险丝可能出现类似的显著不同的特性，确定了它们的标记。保险丝标记通常会传达以下信息：安培的保险丝的额定电压等级的保险丝时间 - 电流特性，即速度保险丝批准由国家和国际标准机构制造商 / 产品编号 /系列中断能力工作原理精品文档---下载后可任意编辑当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=；其中 Q 是发热量，是一个常数，I 是流过导体的电流，R 是导体的电阻，T 是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。当制作保险丝的材料及其形状确定了，其电阻 R 就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生...
