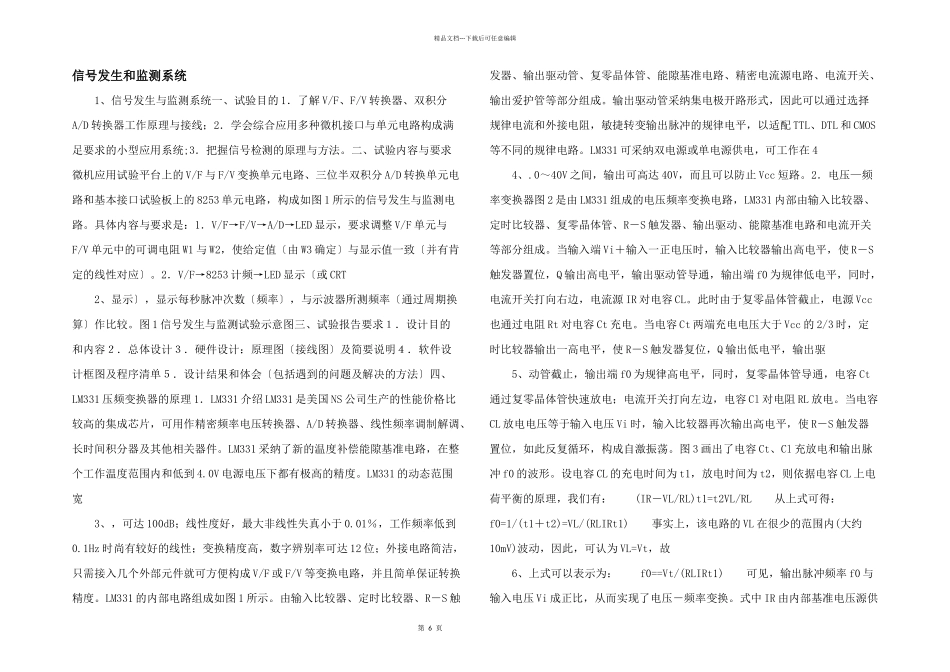

第 6 页精品文档---下载后可任意编辑信号发生和监测系统 1、信号发生与监测系统一、试验目的 1．了解 V/F、F/V 转换器、双积分A/D 转换器工作原理与接线；2．学会综合应用多种微机接口与单元电路构成满足要求的小型应用系统;3．把握信号检测的原理与方法。二、试验内容与要求微机应用试验平台上的 V/F 与 F/V 变换单元电路、三位半双积分 A/D 转换单元电路和基本接口试验板上的 8253 单元电路，构成如图 1 所示的信号发生与监测电路。具体内容与要求是：1．V/F→F/V→A/D→LED 显示，要求调整 V/F 单元与F/V 单元中的可调电阻 W1 与 W2，使给定值〔由 W3 确定〕与显示值一致〔并有肯定的线性对应〕。2．V/F→8253 计频→LED 显示〔或 CRT 2、显示〕，显示每秒脉冲次数〔频率〕，与示波器所测频率〔通过周期换算〕作比较。图 1 信号发生与监测试验示意图三、试验报告要求１．设计目的和内容２．总体设计３．硬件设计：原理图〔接线图〕及简要说明４．软件设计框图及程序清单５．设计结果和体会〔包括遇到的问题及解决的方法〕四、LM331 压频变换器的原理 1．LM331 介绍 LM331 是美国 NS 公司生产的性能价格比较高的集成芯片，可用作精密频率电压转换器、A/D 转换器、线性频率调制解调、长时间积分器及其他相关器件。LM331 采纳了新的温度补偿能隙基准电路，在整个工作温度范围内和低到 4.0V 电源电压下都有极高的精度。LM331 的动态范围宽 3、，可达 100dB；线性度好，最大非线性失真小于 0.01％，工作频率低到0.1Hz 时尚有较好的线性；变换精度高，数字辨别率可达 12 位；外接电路简洁，只需接入几个外部元件就可方便构成 V/F 或 F/V 等变换电路，并且简单保证转换精度。LM331 的内部电路组成如图 1 所示。由输入比较器、定时比较器、R－S 触发器、输出驱动管、复零晶体管、能隙基准电路、精密电流源电路、电流开关、输出爱护管等部分组成。输出驱动管采纳集电极开路形式，因此可以通过选择规律电流和外接电阻，敏捷转变输出脉冲的规律电平，以适配 TTL、DTL 和 CMOS等不同的规律电路。LM331 可采纳双电源或单电源供电，可工作在 4 4、.0～40V 之间，输出可高达 40V，而且可以防止 Vcc 短路。2．电压—频率变换器图 2 是由 LM331 组成的电压频率变换电路，LM331 内部由输入比较器、定时比较器、复零晶体管、R－S 触发器、输出驱动、能隙基准电路和电流开关等部分组成。...
