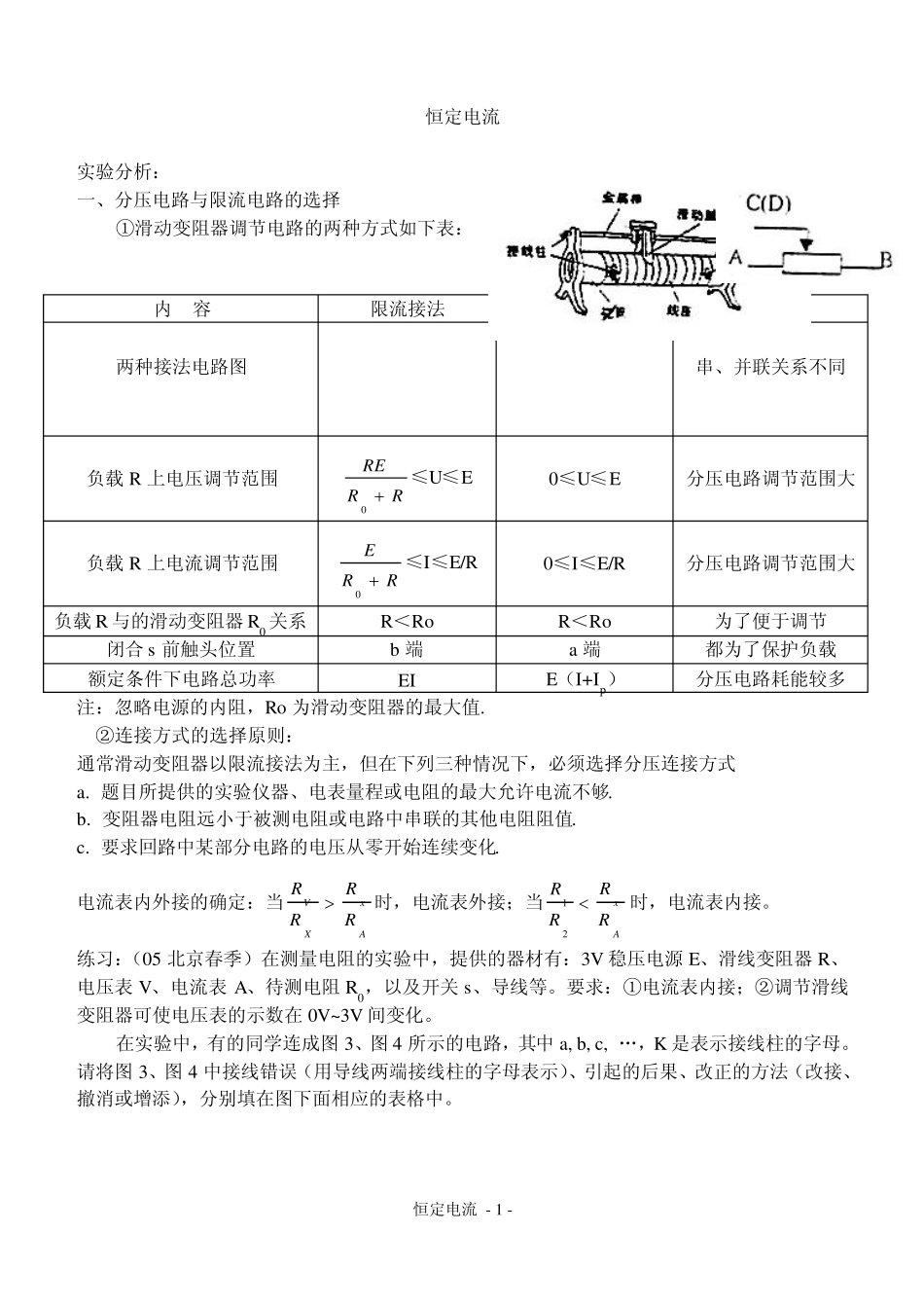

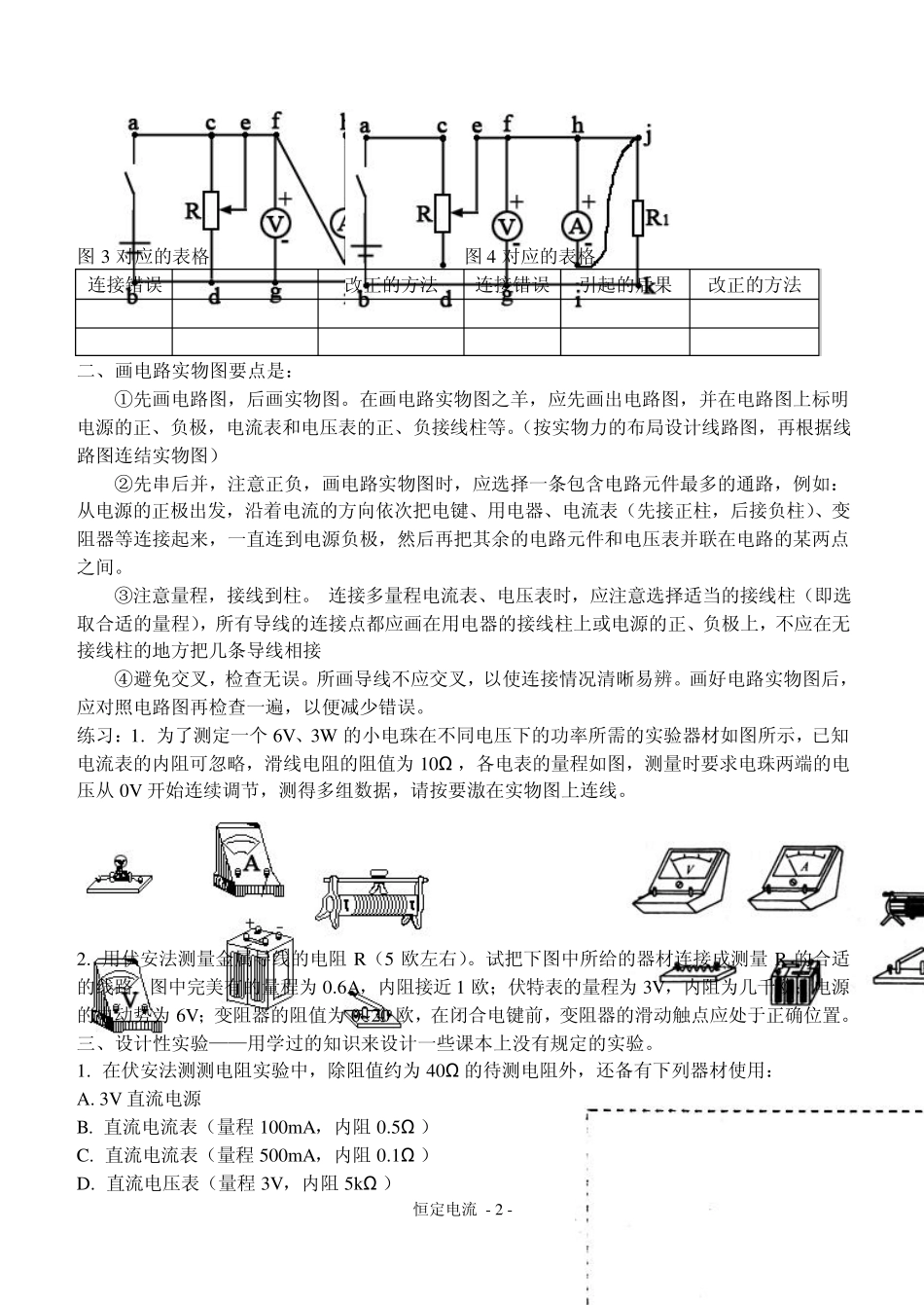

恒定电流 - 1 - 恒定电流 实验分析： 一、分压电路与限流电路的选择 ①滑动变阻器调节电路的两种方式如下表： 内 容 限流接法 分压接法 对比说明 两种接法电路图 串、并联关系不同 负载R 上电压调节范围 RRRE0≤U≤E 0≤U≤E 分压电路调节范围大 负载R 上电流调节范围 RRE0≤I≤E/R 0≤I≤E/R 分压电路调节范围大 负载R 与的滑动变阻器R0 关系 R＜Ro R＜Ro 为了便于调节 闭合 s 前触头位置 b 端 a 端 都为了保护负载 额定条件下电路总功率 EI E（I+Ip） 分压电路耗能较多 注：忽略电源的内阻，Ro 为滑动变阻器的最大值. ②连接方式的选择原则： 通常滑动变阻器以限流接法为主，但在下列三种情况下，必须选择分压连接方式 a. 题目所提供的实验仪器、电表量程或电阻的最大允许电流不够. b. 变阻器电阻远小于被测电阻或电路中串联的其他电阻阻值. c. 要求回路中某部分电路的电压从零开始连续变化. 电流表内外接的确定：当AxXVRRRR时，电流表外接；当AxRRRR21时，电流表内接。 练习：（05 北京春季）在测量电阻的实验中，提供的器材有：3V 稳压电源 E、滑线变阻器R、电压表V、电流表A、待测电阻R0，以及开关s、导线等。要求：①电流表内接；②调节滑线变阻器可使电压表的示数在 0V~3V 间变化。 在实验中，有的同学连成图3、图4 所示的电路，其中 a, b, c, „，K 是表示接线柱的字母。请将图3、图4 中接线错误（用导线两端接线柱的字母表示）、引起的后果、改正的方法（改接、撤消或增添），分别填在图下面相应的表格中。 恒定电流 - 2 - 图 3 对应的表格 图 4 对应的表格 连接错误 改正的方法 连接错误 引起的后果 改正的方法 二、画电路实物图要点是： ①先画电路图，后画实物图。在画电路实物图之羊，应先画出电路图，并在电路图上标明电源的正、负极，电流表和电压表的正、负接线柱等。（按实物力的布局设计线路图，再根据线路图连结实物图） ②先串后并，注意正负，画电路实物图时，应选择一条包含电路元件最多的通路，例如：从电源的正极出发，沿着电流的方向依次把电键、用电器、电流表（先接正柱，后接负柱）、变阻器等连接起来，一直连到电源负极，然后再把其余的电路元件和电压表并联在电路的某两点之间。 ③注意量程，接线到柱。 连接多量程电流表、电压表时，应注意选择适当的接线柱（即选取合适的量程），所有导线的连接点都应画在用电器...
