悬挑卸料平台搭设规范

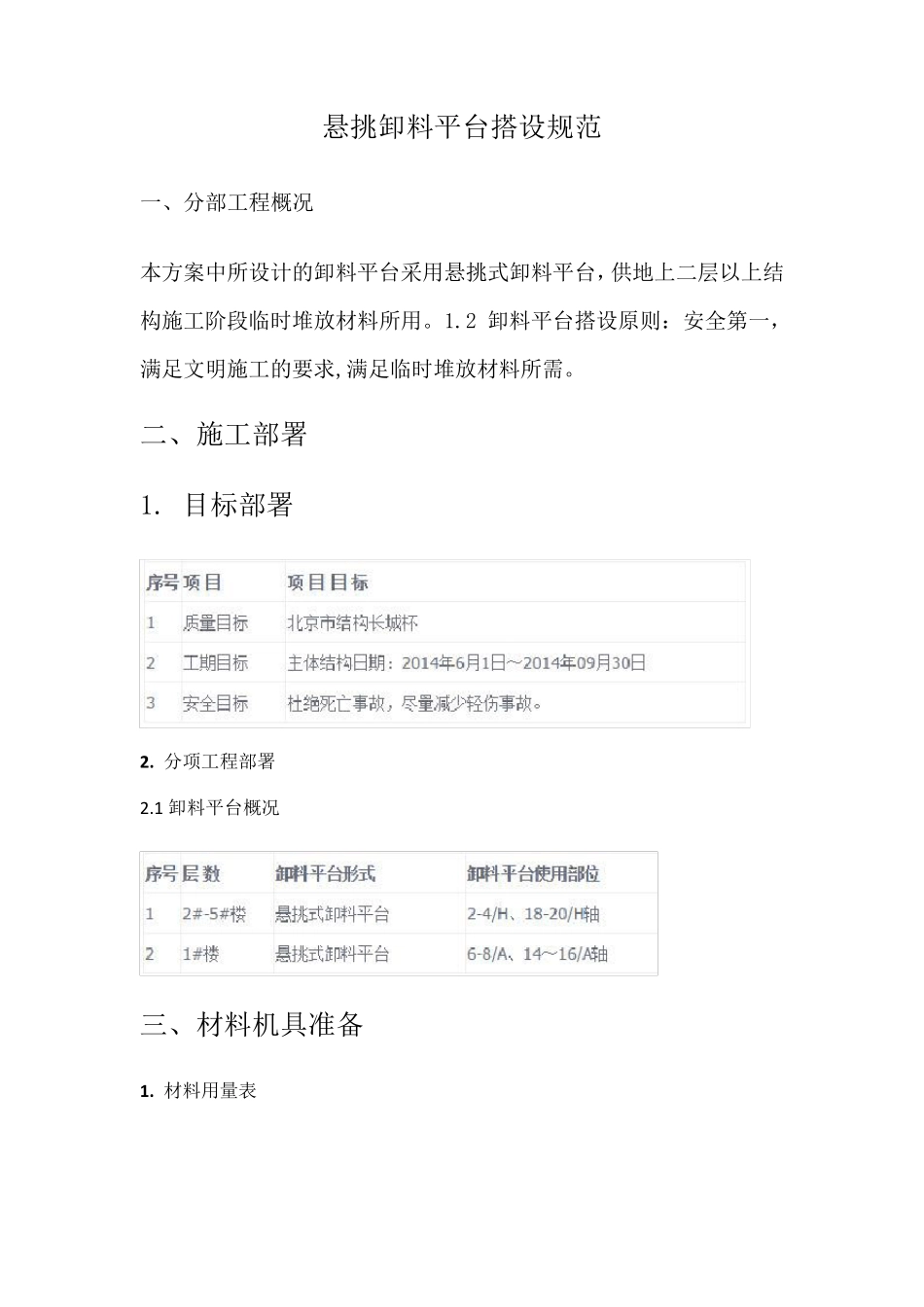

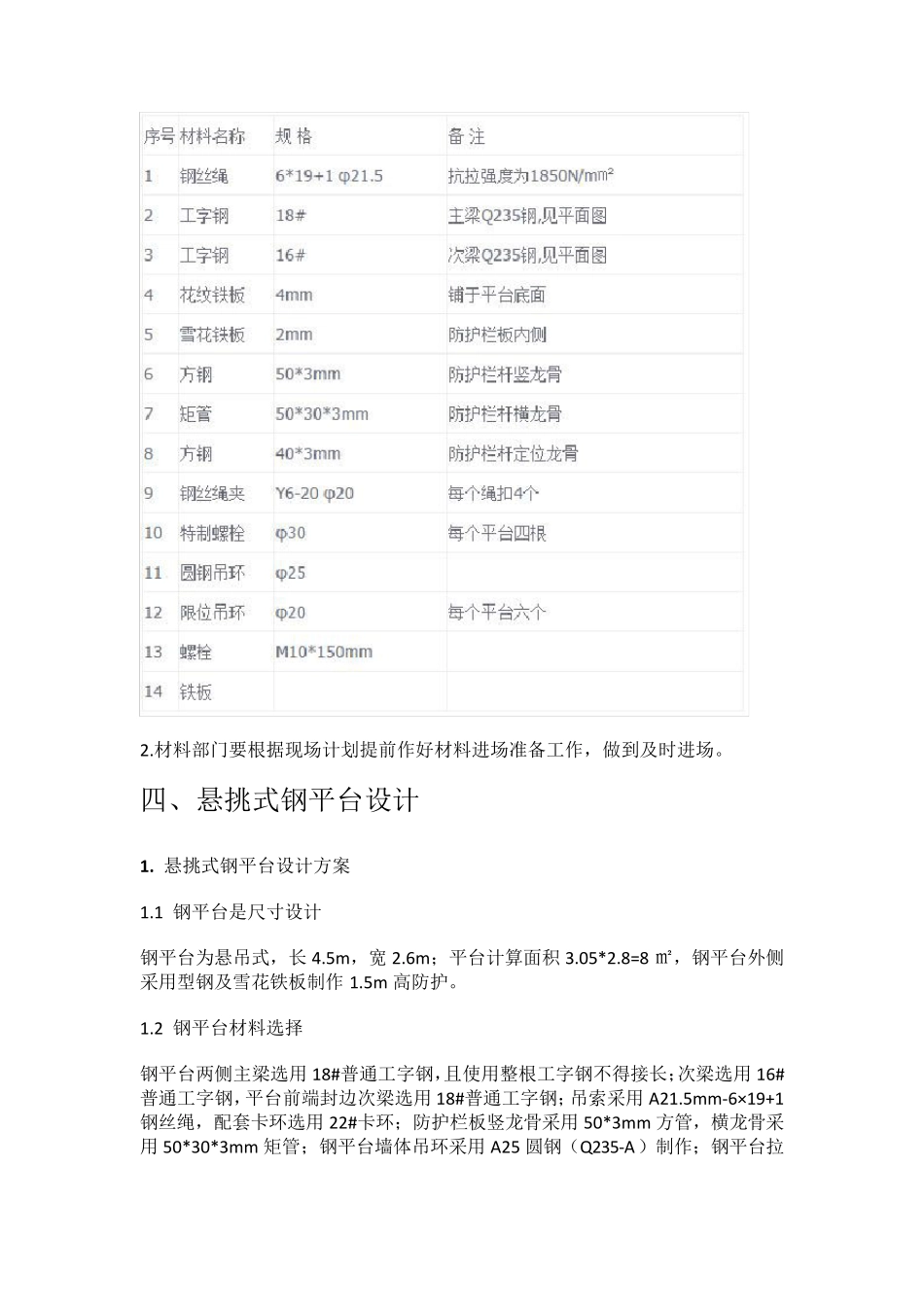

悬挑卸料平台搭设规范 一、分部工程概况 本方案中所设计的卸料平台采用悬挑式卸料平台，供地上二层以上结构施工阶段临时堆放材料所用。1.2 卸料平台搭设原则：安全第一，满足文明施工的要求,满足临时堆放材料所需。 二、施工部署 1. 目标部署 2. 分项工程部署 2.1 卸料平台概况 三、材料机具准备 1. 材料用量表 2.材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。 四、悬挑式钢平台设计 1 . 悬挑式钢平台设计方案 1.1 钢平台是尺寸设计 钢平台为悬吊式，长 4.5m，宽 2.6m；平台计算面积 3.05*2.8=8 ㎡，钢平台外侧采用型钢及雪花铁板制作1.5m 高防护。 1.2 钢平台材料选择 钢平台两侧主梁选用 18#普通工字钢，且使用整根工字钢不得接长；次梁选用 16#普通工字钢，平台前端封边次梁选用 18#普通工字钢；吊索采用 A21.5mm-6×19+1钢丝绳，配套卡环选用 22#卡环；防护栏板竖龙骨采用 50*3mm 方管，横龙骨采用 50*30*3mm 矩管；钢平台墙体吊环采用 A25 圆钢（Q235-A）制作；钢平台拉结点采用A25 圆钢（Q235-A）制作；焊条采用E43 型，焊缝等级3 级。所有材料均需为合格材料，所用钢材均需有合格的材质单及检验报告。 1.3 钢平台做法简述 主梁与次梁采用满焊；次梁上方满铺 4mm 花纹铁板，铁板与主次梁进行焊接。钢平台外侧三面设置 1.5m 高的防护栏板，栏板内侧焊接固定 2mm 厚雪花铁板，外侧正立面采用自攻螺钉固定企业标识牌及限载吨位标识牌。主梁间距2600mm，次梁间距 1000mm。主梁上焊接 250mm 长 40*3mm 短方管，防护栏板插入后用两颗 M10*100mm 螺栓固定；防护栏板横龙骨均采用50*3mm 方管，横龙骨采用50*30*3mm 矩管，竖向间距 725mm～1000mm，横向间距 750mm，横竖龙骨均需满焊连接；正面防护栏板均需各自独立焊接成一个整体，安装时用M10*150mm 螺栓将各段防护栏板连接在一起。A 段防护栏板不设置，钢平台安装到位后侧面设置 1.2m 高的钢管临边防护，外侧密目网用专用绑绳绑扎牢固。 1.4 钢丝绳的设置 钢丝绳设于平台前端两侧，每侧设两道钢丝绳，采用6*19+1 直径 21.5mm 的钢丝绳。主梁外侧拉结点吊环处先焊接一块 350*180*10mm 的铁板，铁板上双面焊接吊环，焊接长度≥125mm，且吊环需弯折至工字钢底部 80mm 后双面焊接，吊环采用φ25 圆钢制作；钢丝绳用卡扣进行固定，每道钢丝绳不得少于四个，卡扣间距≥130mm。受层高影响及施工进度需...
