悬挑卸料平台施工方案

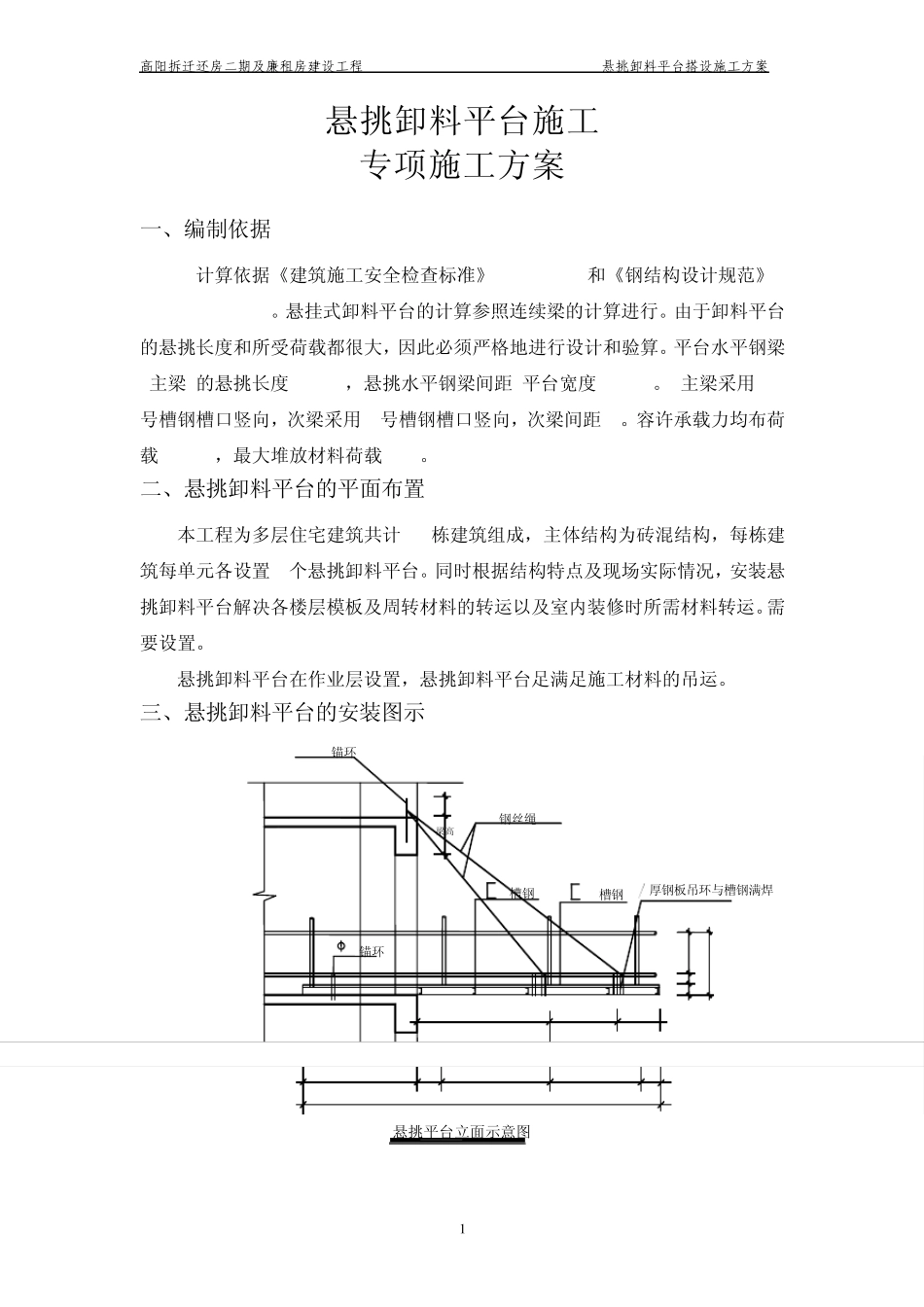

悬挑卸料平台施工方案_第1页
1/13

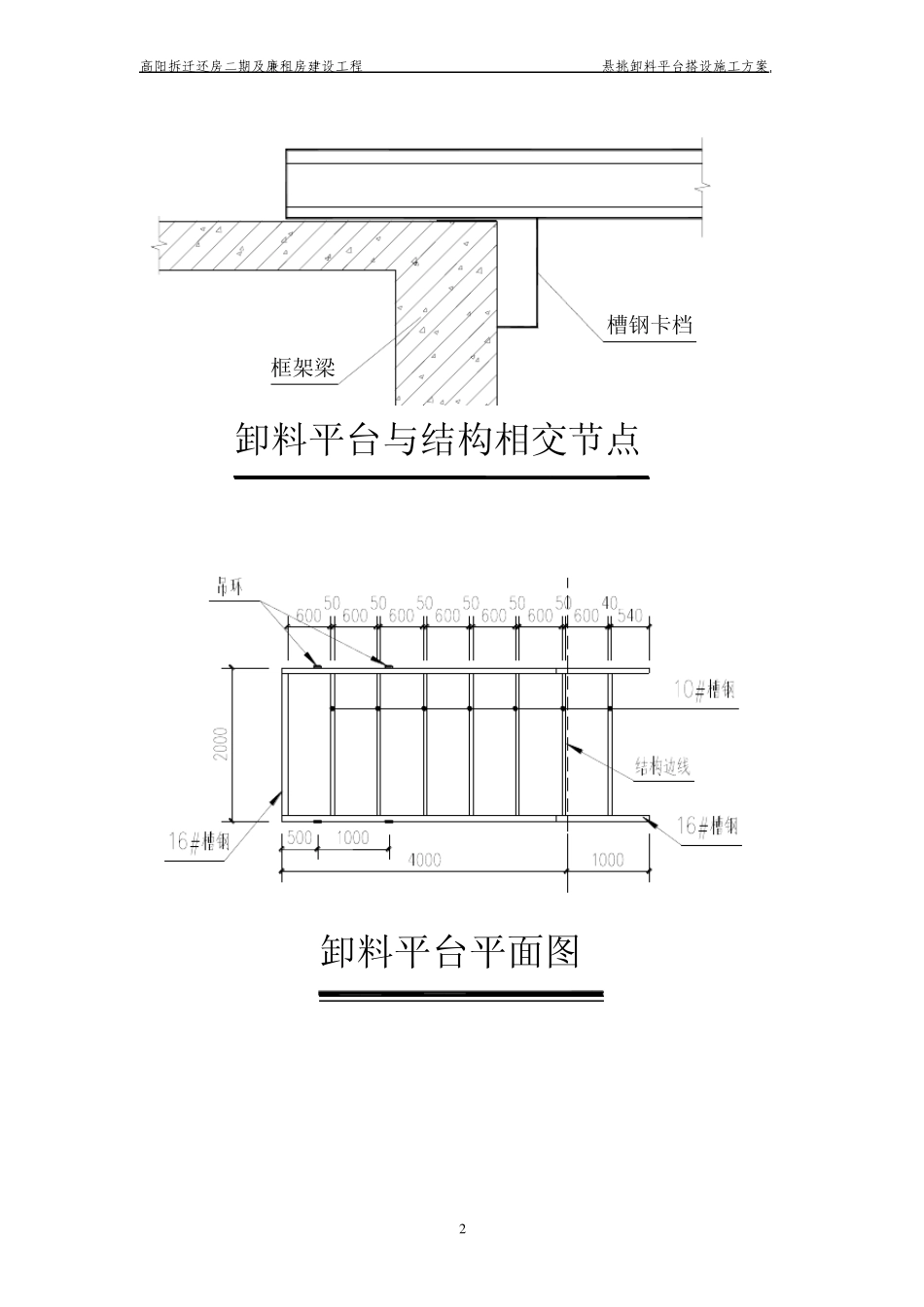

悬挑卸料平台施工方案_第2页
2/13
悬挑卸料平台施工方案_第3页
3/13
高阳拆迁还房二期及廉租房建设工程 悬挑卸料平台搭设施工方案 1 悬挑卸料平台施工 专项施工方案 一、编制依据 计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度2.50 m,悬挑水平钢梁间距(平台宽度)2.0 m。 主梁采用16a号槽钢槽口竖向,次梁采用10号槽钢槽口竖向,次梁间距1m。容许承载力均布荷载2kN/m2,最大堆放材料荷载20kN。 二、悬挑卸料平台的平面布置: 本工程为多层住宅建筑共计 13栋建筑组成,主体结构为砖混结构,每栋建筑每单元各设置 2个悬挑卸料平台。同时根据结构特点及现场实际情况,安装悬挑卸料平台解决各楼层模板及周转材料的转运以及室内装修时所需材料转运。需要设置。 悬挑卸料平台在作业层设置,悬挑卸料平台足满足施工材料的吊运。 三、悬挑卸料平台的安装图示: 10厚钢板吊环与槽钢满焊 1000 500 1500 1500 500 5000 梁高 750 160 150 1060 6*24 钢丝绳 (d=14) 2000 1200 800 2 12 锚环 150 悬挑平台立面示意图 2 16 锚环 10 槽钢 16槽钢 高阳拆迁还房二期及廉租房建设工程 悬挑卸料平台搭设施工方案 2 卸料平台与结构相交节点框架梁槽钢卡档 卸料平台平面图 高阳拆迁还房二期及廉租房建设工程 悬挑卸料平台搭设施工方案 3 四、悬挑卸料平台安装安全要求: 1、卸料平台的上部位结点,必须位于建筑物结构上,不得设置在脚手架等施工设备上; 2、斜拉杆或钢丝绳,构造上宜两边各设置前后两道,并进行相应的受力计钢丝绳节点大样高阳拆迁还房二期及廉租房建设工程 悬挑卸料平台搭设施工方案 4 算; 3、卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口; 4、卸料平台左右两侧必须装置固定的防护栏; 5、卸料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,经过检验才能松卸起重吊钩; 6、钢丝绳与水平钢梁的夹角最好在45~60度; 7、卸料平台使用时,应有专人负责检查,发现钢丝绳有锈蚀损坏应及时调 换,焊缝脱焊应及时修复; 8、操作平台上应显著标明容许荷载,人员和物料总重量严禁超过设计容许 荷载,配专人监督。 五、卸料平台的构造要求及数据: 搭设尺寸:2m×5m×0.6m 主梁:[ 形16号槽钢 U口水平 ...
