悬挑式卸料平台安装规范

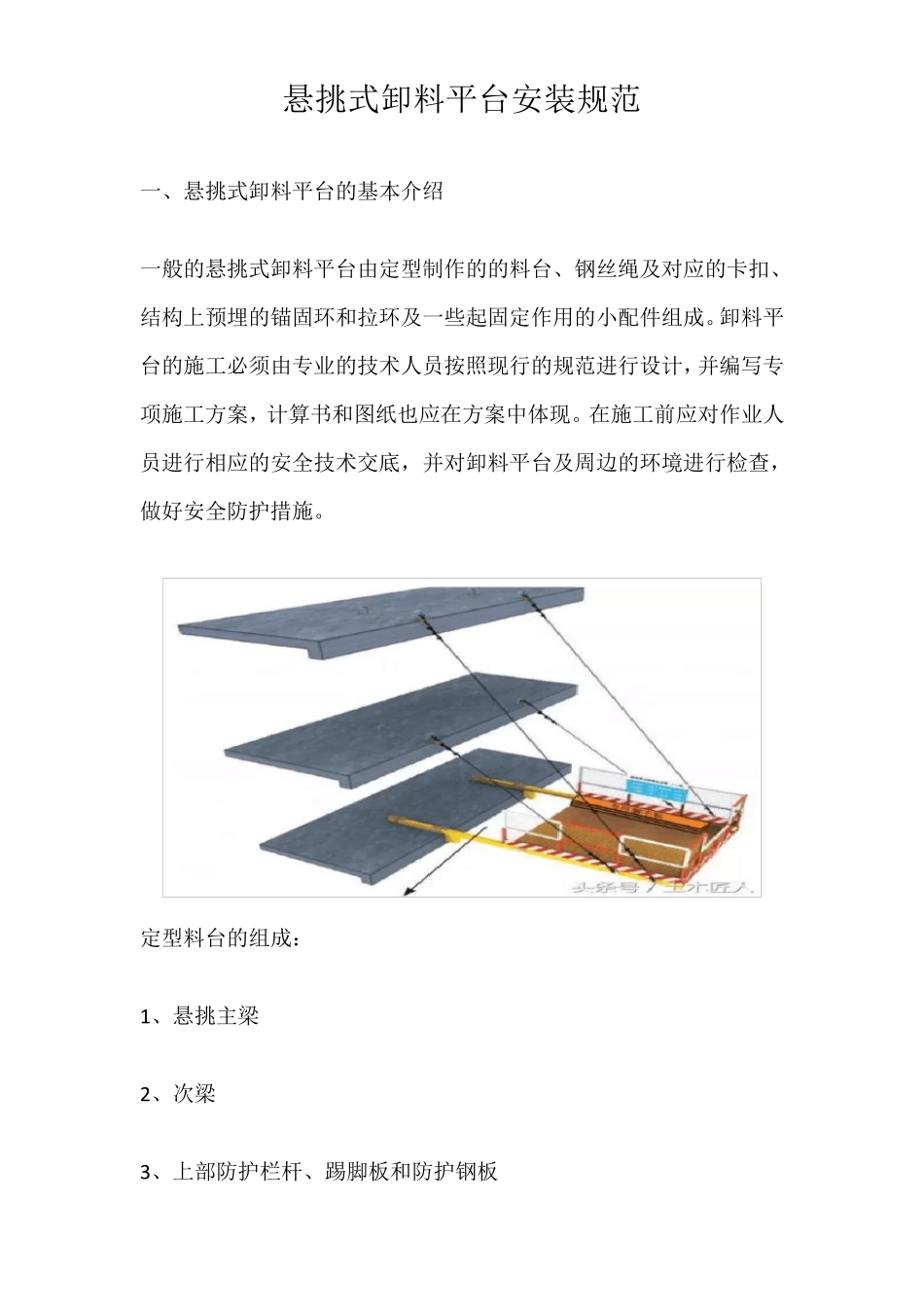

悬挑式卸料平台安装规范_第1页
1/11
悬挑式卸料平台安装规范_第2页
2/11

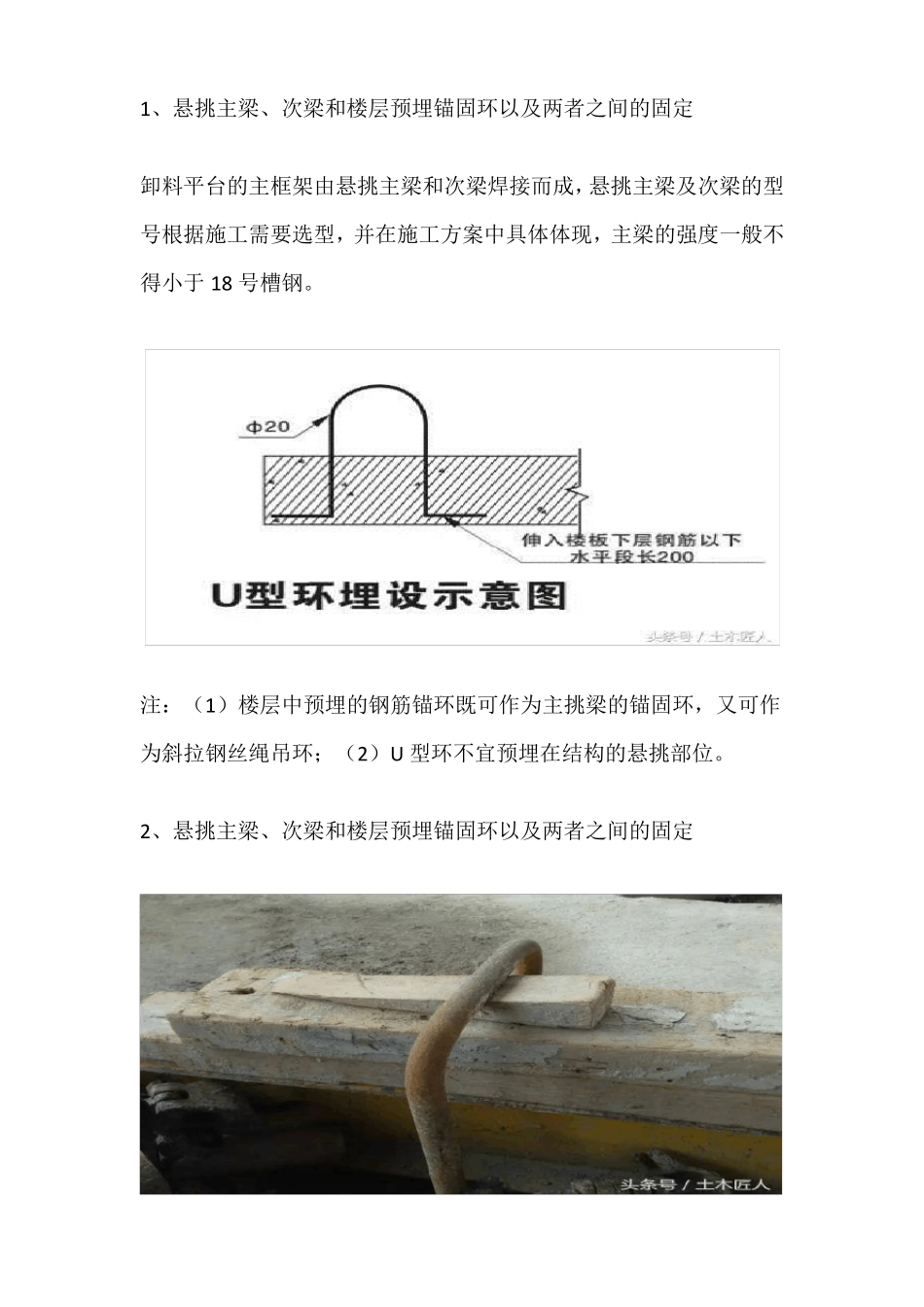

悬挑式卸料平台安装规范_第3页
3/11
悬挑式卸料平台安装规范 一、悬挑式卸料平台的基本介绍 一般的悬挑式卸料平台由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成。卸料平台的施工必须由专业的技术人员按照现行的规范进行设计,并编写专项施工方案,计算书和图纸也应在方案中体现。在施工前应对作业人员进行相应的安全技术交底,并对卸料平台及周边的环境进行检查,做好安全防护措施。 定型料台的组成: 1、悬挑主梁 2、次梁 3、上部防护栏杆、踢脚板和防护钢板 4、花纹钢板点这免费下载施工技术资料 5、钢丝绳斜拉环 根据现行规范及卸料平台用途,对悬挑式卸料平台的各个部位的制作和安装都有对应的的要求。另外,在建筑物结构上预埋的拉环及悬挑主梁的锚固环和钢丝绳的连接与固定也有着相应的要求。 二、悬挑式卸料平台各部位的安全知识 1、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定 卸料平台的主框架由悬挑主梁和次梁焊接而成,悬挑主梁及次梁的型号根据施工需要选型,并在施工方案中具体体现,主梁的强度一般不得小于 18 号槽钢。 注:(1)楼层中预埋的钢筋锚环既可作为主挑梁的锚固环,又可作为斜拉钢丝绳吊环;(2)U 型环不宜预埋在结构的悬挑部位。 2、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定 错误做法点这免费下载施工技术资料 悬挑主梁与锚固环的正确固定方法是用木方将两者之间的缝隙堵满,上部用两个木楔对向嵌入固定。且每根主梁的锚固环应有两个。 3、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触 钢丝绳的型号应严格按照施工方案的要求进行选型配备,且一般不宜小于 ϕ 18。 斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°,将卸料平台主梁上设置的四个拉环和建筑物上预埋的拉环对应连接。绳卡的数量和间距应根据相应的规范设置。 4、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触 绳卡压板应在钢丝绳长头的一侧(即紧贴主受力绳),其间距不应小于钢丝绳直径的6 倍,一般为6-7 倍。钢丝绳与结构边、结构梁等硬物相接触时应在接触位置加设软防护。 5、悬挑式卸料平台上的防护 卸料平台的底部是在在主梁和次梁上焊接花纹钢板进行封闭,不得留有缝隙。 卸料平台的两侧面及前面应设置高度大于1.2m 的固定的防护栏杆,其立杆应焊接在主框架梁上,防护栏杆的内测应用铁皮封闭。点这免费下载施工技术资料 6、悬挑式卸料平台与结构边或外架之间的缝隙的封闭 卸料...
