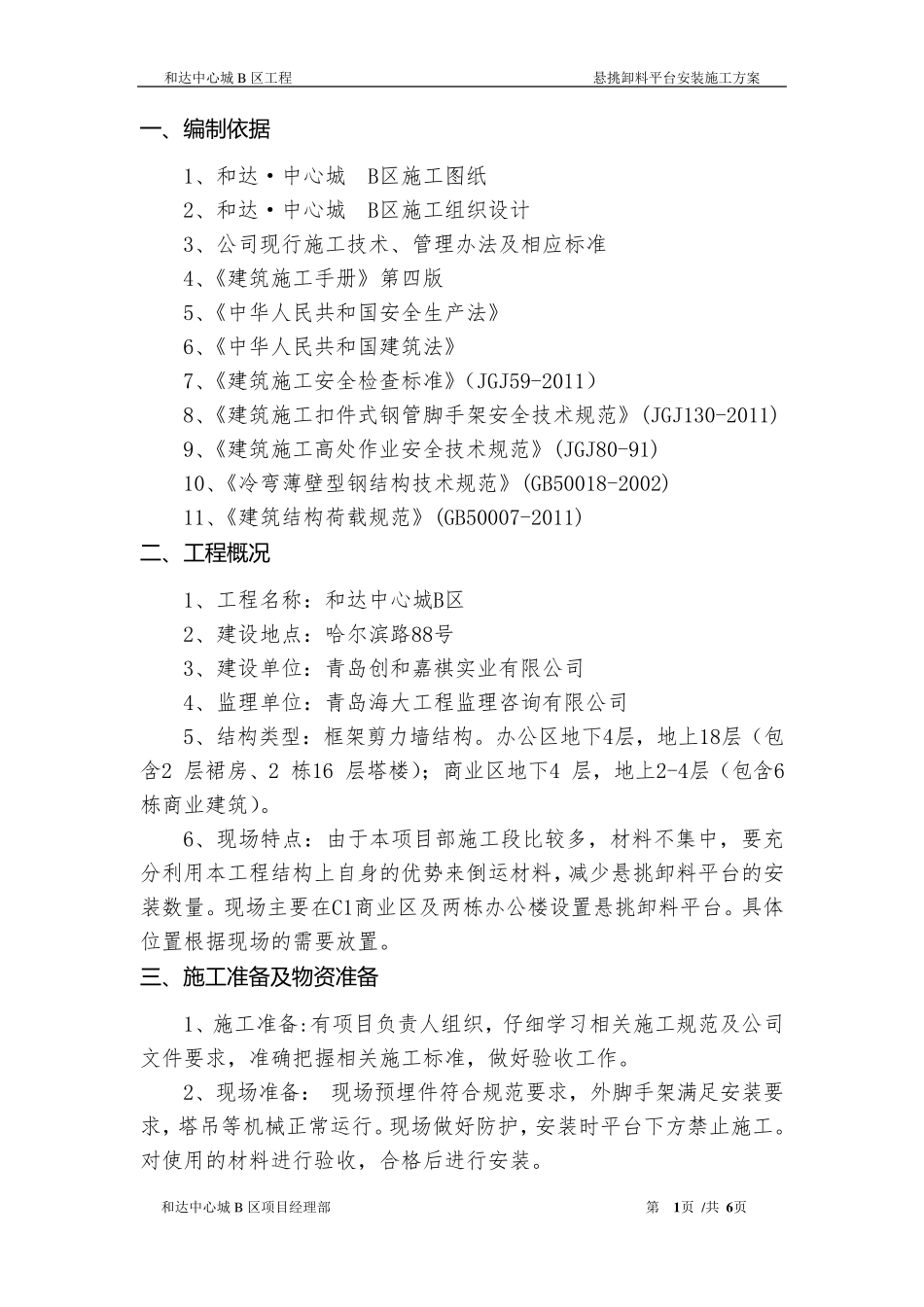

和达中心城 B 区工程 悬挑卸料平台安装施工方案 和达中心城 B 区项目经理部 第 1页 /共 6页 一 、编制依据 1、和达·中心城 B区施工图纸 2、和达·中心城 B区施工组织设计 3、公司现行施工技术、管理办法及相应标准 4、《建筑施工手册》第四版 5、《中华人民共和国安全生产法》 6、《中华人民共和国建筑法》 7、《建筑施工安全检查标准》（JGJ59-2011） 8、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 9、《建筑施工高处作业安全技术规范》(JGJ80-91) 10、《冷弯薄壁型钢结构技术规范》(GB50018-2002) 11、《建筑结构荷载规范》(GB50007-2011) 二、工程概况 1、工程名称：和达中心城B区 2、建设地点：哈尔滨路88号 3、建设单位：青岛创和嘉祺实业有限公司 4、监理单位：青岛海大工程监理咨询有限公司 5、结构类型：框架剪力墙结构。办公区地下4层，地上18层（包含2 层裙房、2 栋16 层塔楼）；商业区地下4 层，地上2-4层（包含6栋商业建筑）。 6、现场特点：由于本项目部施工段比较多，材料不集中，要充分利用本工程结构上自身的优势来倒运材料，减少悬挑卸料平台的安装数量。现场主要在C1商业区及两 栋办公楼设置 悬挑卸料平台。具 体位置 根 据 现场的需 要放 置 。 三、施工准备及物资准备 1、施工准备 :有项目负 责 人组织，仔 细 学 习 相关 施工规范及公司文 件要求 ，准确 把 握 相关 施工标准，做 好 验 收 工作。 2、现场准备 ： 现场预 埋 件符 合 规范要求 ，外 脚手架满 足 安装要求 ，塔吊 等 机 械 正 常 运行。现场做 好 防 护 ，安装时 平台下方 禁 止 施工。对 使 用的材料进 行验 收 ，合 格 后 进 行安装。 和达中心城 B 区工程 悬挑卸料平台安装施工方案 和达中心城 B 区项目经理部 第 2页 /共 6页 3、物资准备及要求：现场的材料必须符合规范要求，悬挑卸料平台的悬挑主梁应采用16#工字钢，次梁采16#工字钢。悬挑主梁锚固钢筋采用Ф16圆钢，悬挑主梁前端应吊拉Ф16的钢丝绳，主梁吊环直径采用Ф20圆钢，上部预埋吊环直径采用Ф20圆钢。侧边防护栏杆采用Ф48钢管，卸料平台操作面满铺50厚脚手板，脚手板上再铺设12厚木胶板。 四 、施工方法及工艺要求 施工工序：悬挑卸料平台加工制作→锚环埋设→悬挑卸料平台安装→设置防护设施→悬挑卸料平台移动→锚环切除。 1、卸料平台加工： 卸料平...
