悬点焊机培训资料

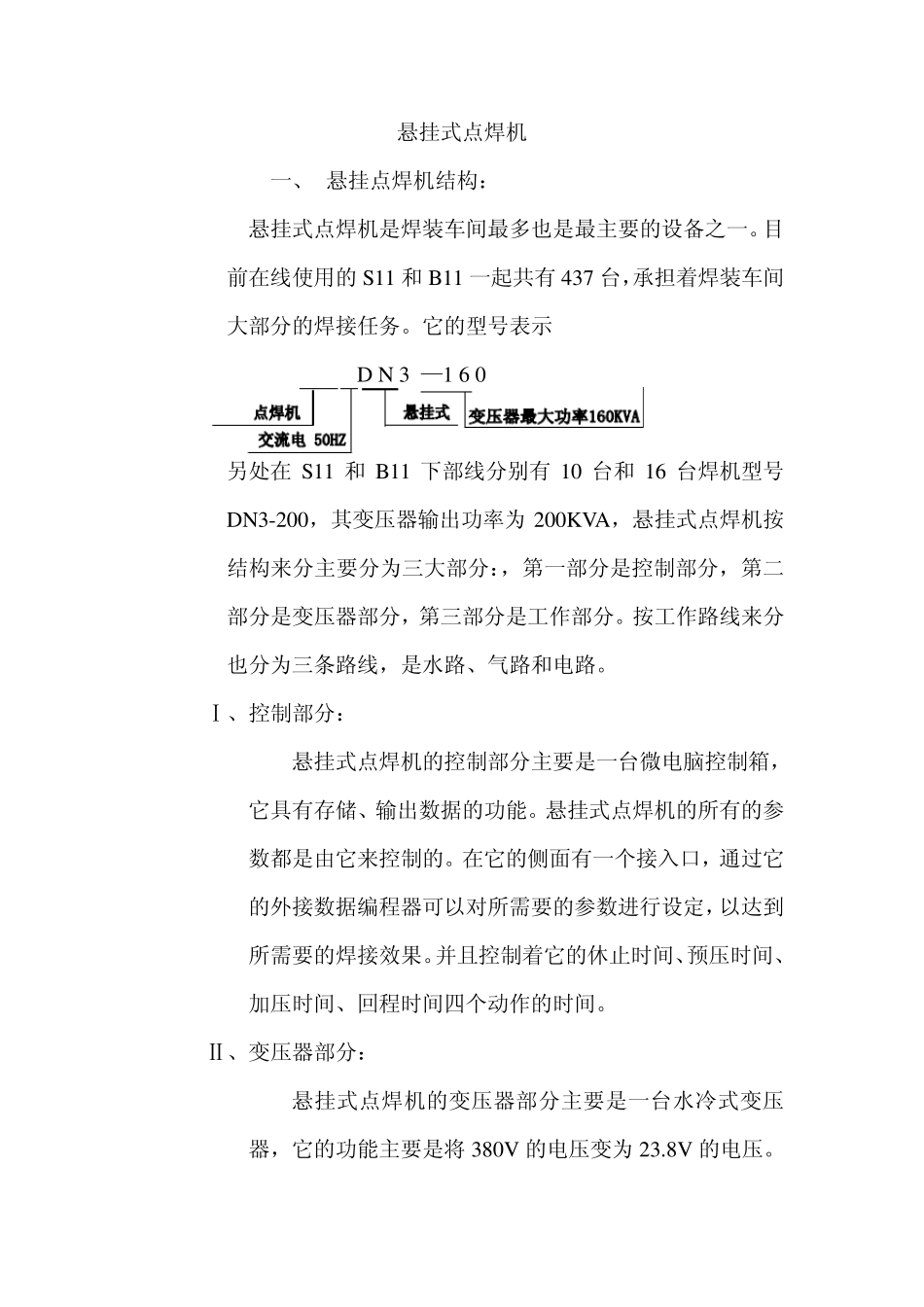

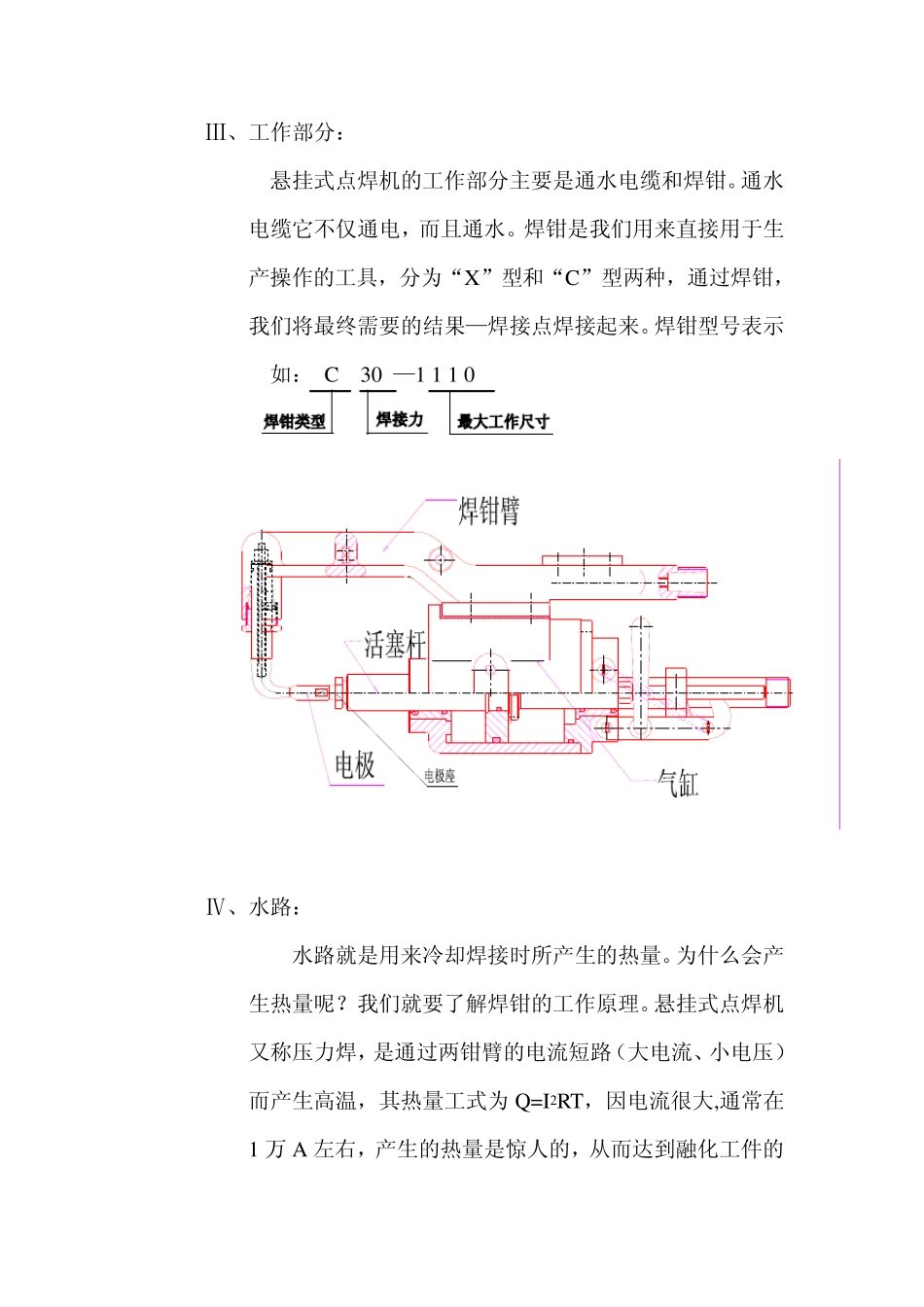

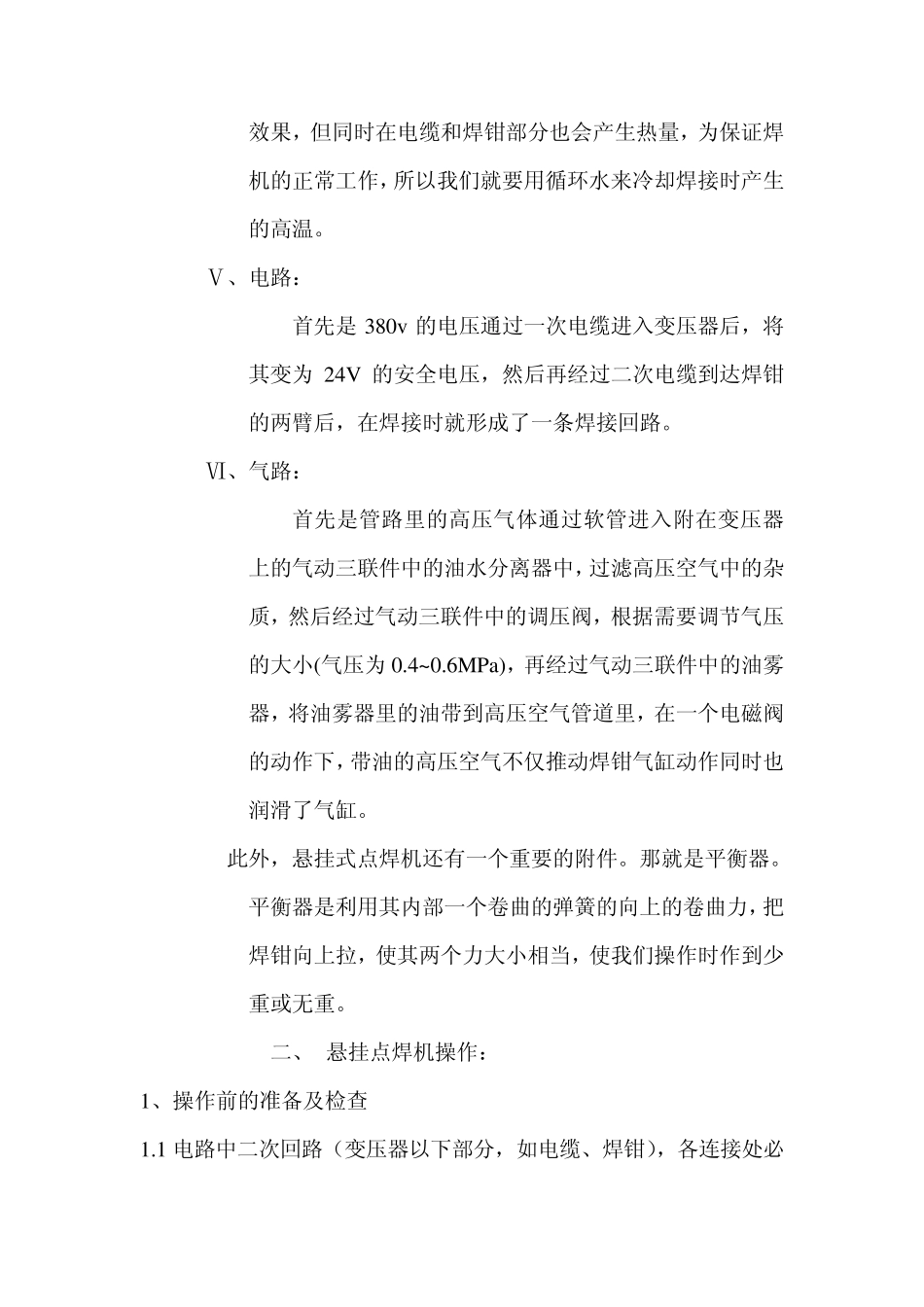

悬挂式点焊机 一、 悬挂点焊机结构： 悬挂式点焊机是焊装车间最多也是最主要的设备之一。目前在线使用的S11 和B11 一起共有437 台，承担着焊装车间大部分的焊接任务。它的型号表示 D N 3 —1 6 0 另处在S11 和B11 下部线分别有10 台和16 台焊机型号DN3-200，其变压器输出功率为 200KVA，悬挂式点焊机按结构来分主要分为三大部分：，第一部分是控制部分，第二部分是变压器部分，第三部分是工作部分。按工作路线来分也分为三条路线，是水路、气路和电路。 Ⅰ、控制部分： 悬挂式点焊机的控制部分主要是一台微电脑控制箱，它具有存储、输出数据的功能。悬挂式点焊机的所有的参数都是由它来控制的。在它的侧面有一个接入口，通过它的外接数据编程器可以对所需要的参数进行设定，以达到所需要的焊接效果。并且控制着它的休止时间、预压时间、加压时间、回程时间四个动作的时间。 Ⅱ、变压器部分： 悬挂式点焊机的变压器部分主要是一台水冷式变压器，它的功能主要是将 380V 的电压变为 23.8V 的电压。 Ⅲ、工作部分： 悬挂式点焊机的工作部分主要是通水电缆和焊钳。通水电缆它不仅通电，而且通水。焊钳是我们用来直接用于生产操作的工具，分为“X”型和“C”型两种，通过焊钳，我们将最终需要的结果—焊接点焊接起来。焊钳型号表示 如： C 30 —1 1 1 0 Ⅳ、水路： 水路就是用来冷却焊接时所产生的热量。为什么会产生热量呢？我们就要了解焊钳的工作原理。悬挂式点焊机又称压力焊，是通过两钳臂的电流短路（大电流、小电压）而产生高温，其热量工式为Q=I2RT，因电流很大,通常在1 万 A 左右，产生的热量是惊人的，从而达到融化工件的效果，但同时在电缆和焊钳部分也会产生热量，为保证焊机的正常工作，所以我们就要用循环水来冷却焊接时产生的高温。 Ⅴ、电路： 首先是 380v 的电压通过一次电缆进入变压器后，将其变为24V 的安全电压，然后再经过二次电缆到达焊钳的两臂后，在焊接时就形成了一条焊接回路。 Ⅵ、气路： 首先是管路里的高压气体通过软管进入附在变压器上的气动三联件中的油水分离器中，过滤高压空气中的杂质，然后经过气动三联件中的调压阀，根据需要调节气压的大小(气压为0.4~0.6MPa)，再经过气动三联件中的油雾器，将油雾器里的油带到高压空气管道里，在一个电磁阀的动作下，带油的高压空气不仅推动焊钳气缸动作同时也润滑了气缸。 此外，悬挂式点焊机还有一个重要的附件。那就是平衡器...
