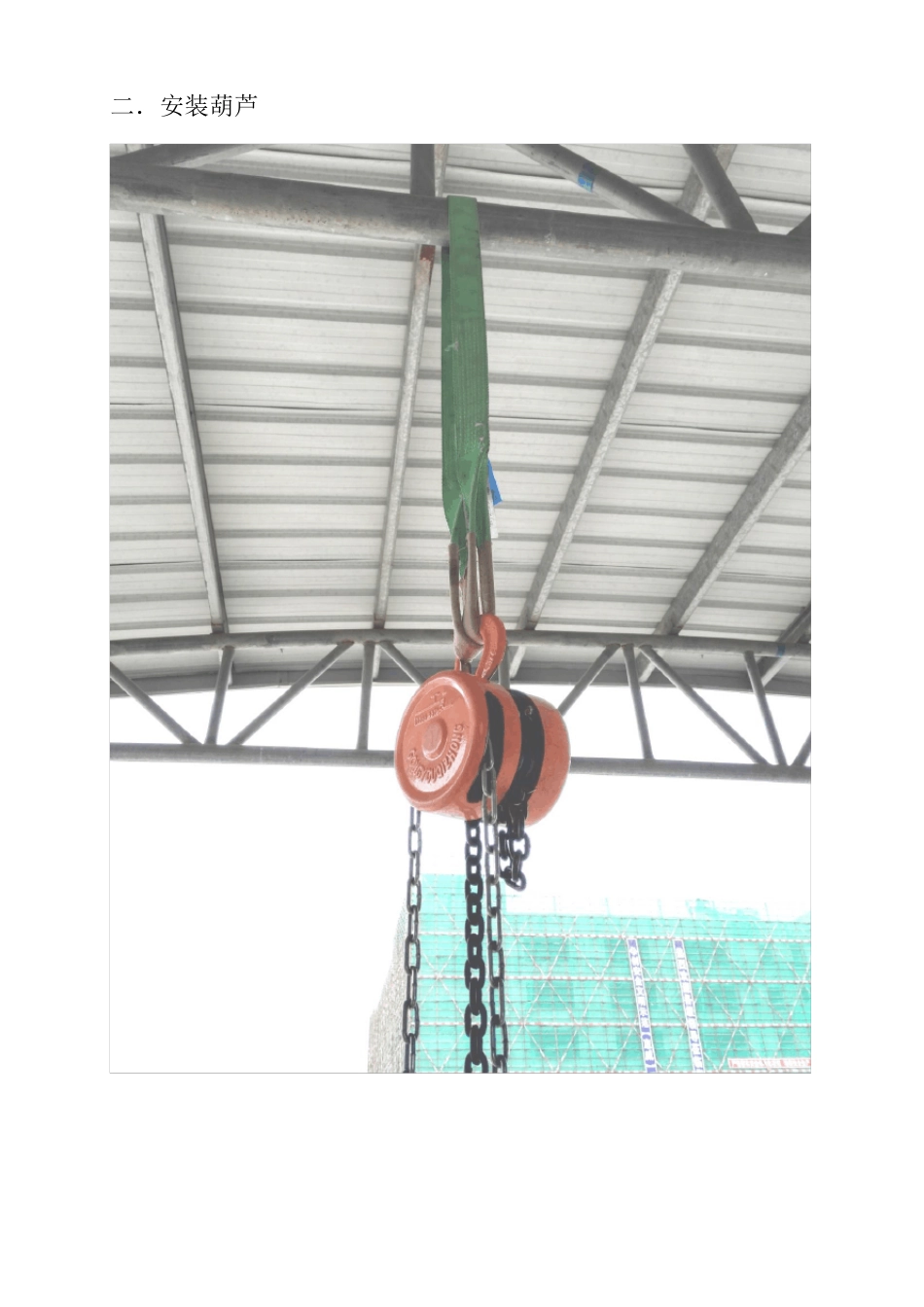

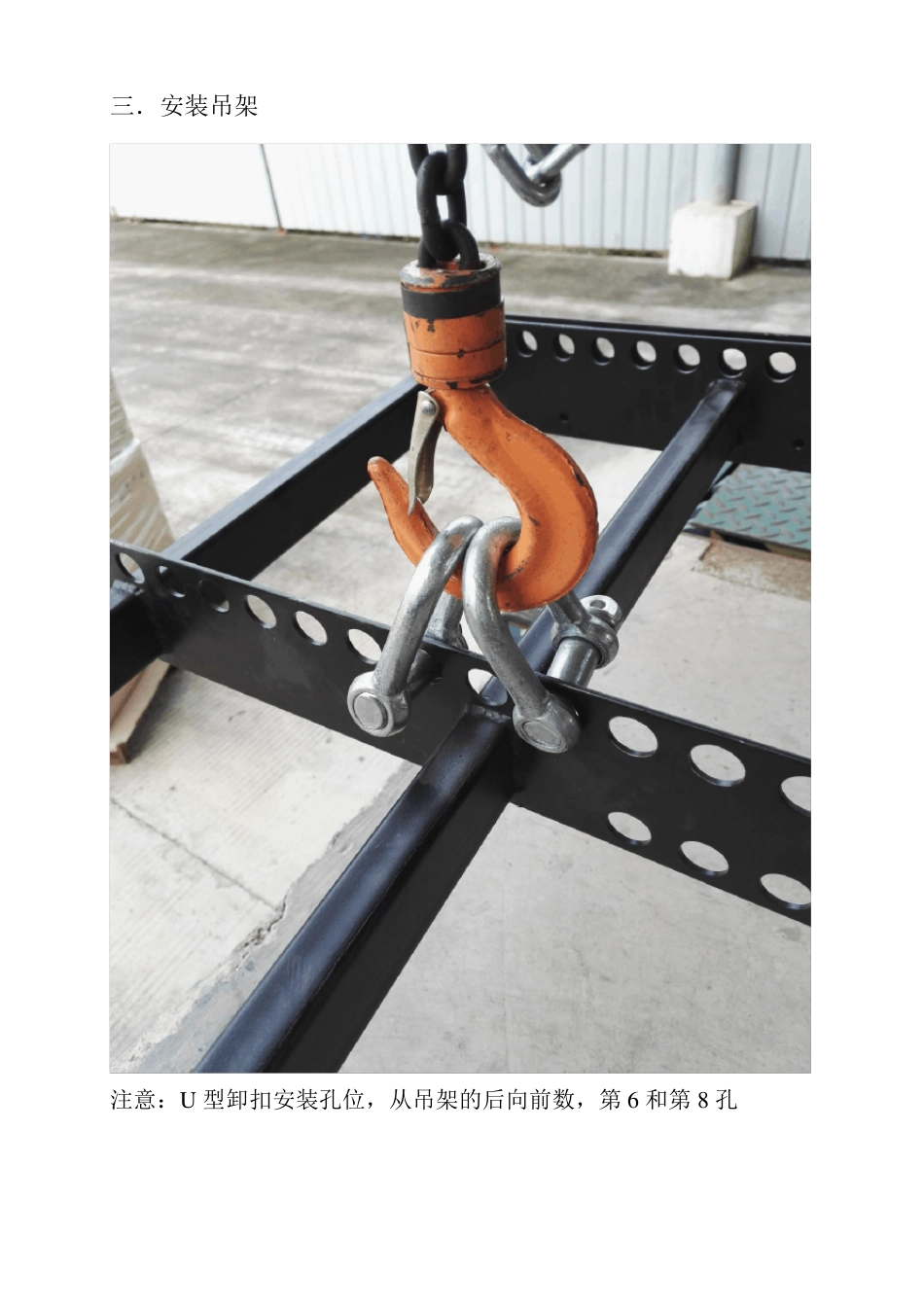

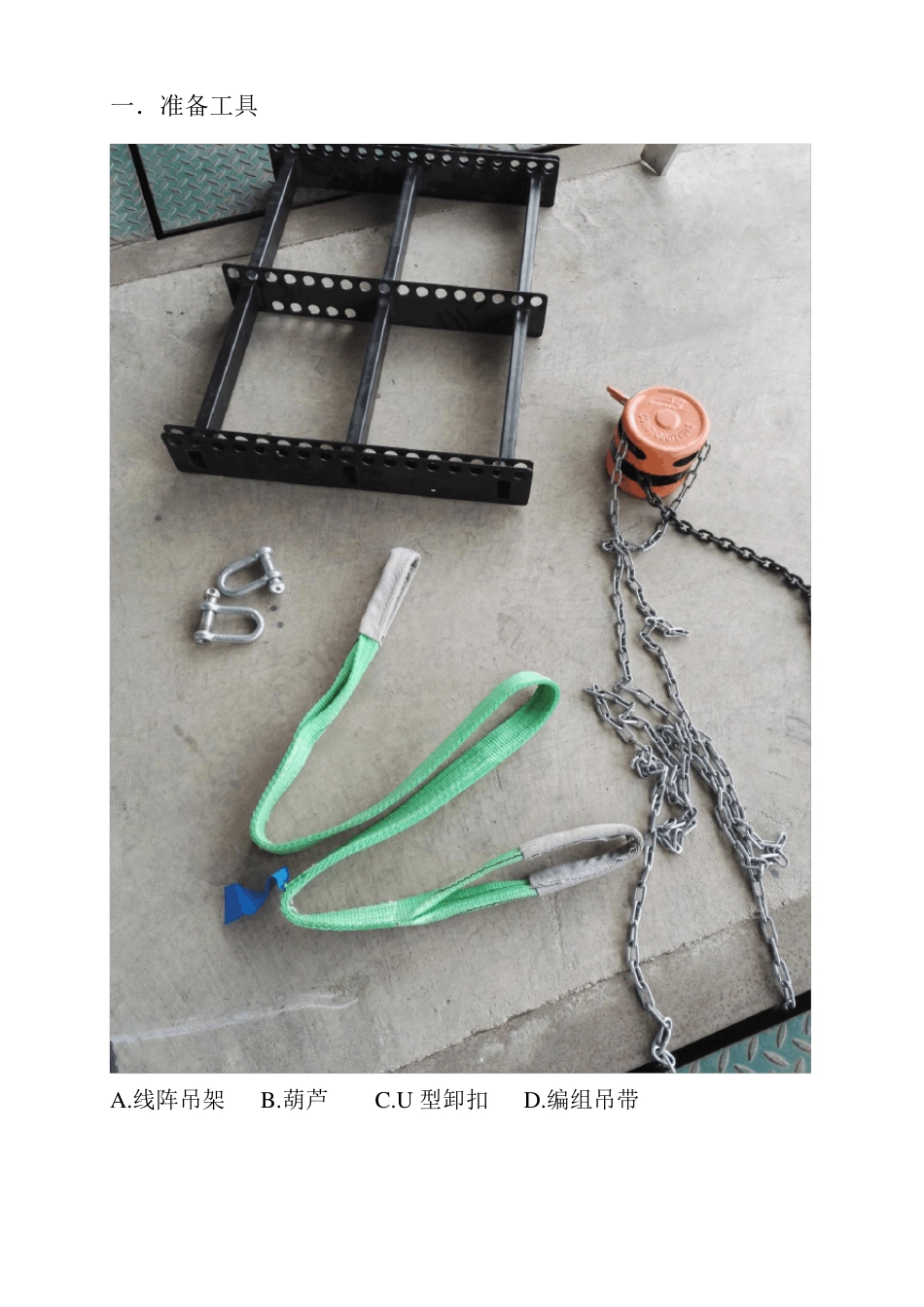

一.准备工具 A.线阵吊架 B.葫芦 C.U 型卸扣 D.编组吊带 二.安装葫芦 三.安装吊架 注意:U 型卸扣安装孔位,从吊架的后向前数,第 6 和第 8 孔 侧面只有一个插孔的是“前” 有两个插孔的是“后” LR280 朝着前面装 四.LR280 线阵互相连接 这是最下面一只,首先把连接件翻起来,定好角度,插插销 第二只 图中四只 LR280,插销都插成了 0 度 如果知道要插多少角度的话,也可以预先安装指定角度插好!! 五.LR280 线阵与吊架连接 注意后面的接线 上面两个 LR280 相连,下面两个 LR280 相连 六.离地 七.接线要求 注意:音箱上面用的连线是4 芯线,“1 + ”“1 -”“ 2 + ”“2 -”都要接!!!! 如果按传统的方法只接了“1 + ”“1 -”,那么只有低音响!! 四芯短连线 如果没有四芯线的话,可以用两条普通的两芯线代替,见下图: 2 芯线共用一个音箱插头即可 两两相连之后,再用2 条4 芯线分别接到第1 只,和第4 只LR280 再次强调:全部都是4 芯线。 没有 4 芯线的话:2 条2 芯线=1 条4 芯线 八.改角度的方法 A.首先拔掉侧后面上下两个插销,两侧,一共是4 个 B.将连接偏转动到系统的角度,图中是7°,插上插销,见上图 C .调整音箱的角度,上面7°孔对准时,插上插销,见上图 九.用拉绳固定水平角 用水平仪测量吊架和音箱的角度 吊架水平角度是1 0 °(最好是8 °) 最下面一只音箱地板与水平夹角是31°(最好是29°) 没有专业的水平仪,也可以用手机 APP代替 十.安装尺寸(投射距离25 米) 允许角度偏差范围:±1° 允许长度偏差范围:±3CM 十一.系统图 图为 8 只 LR280 线阵的独立系统图 还有其他的音箱,需要另外在做系统,利用调音台的编组输出,或者辅助输出功能即可实现这些系统的联合使用
