成套电气资料

成套电气资料_第1页
1/9
成套电气资料_第2页
2/9

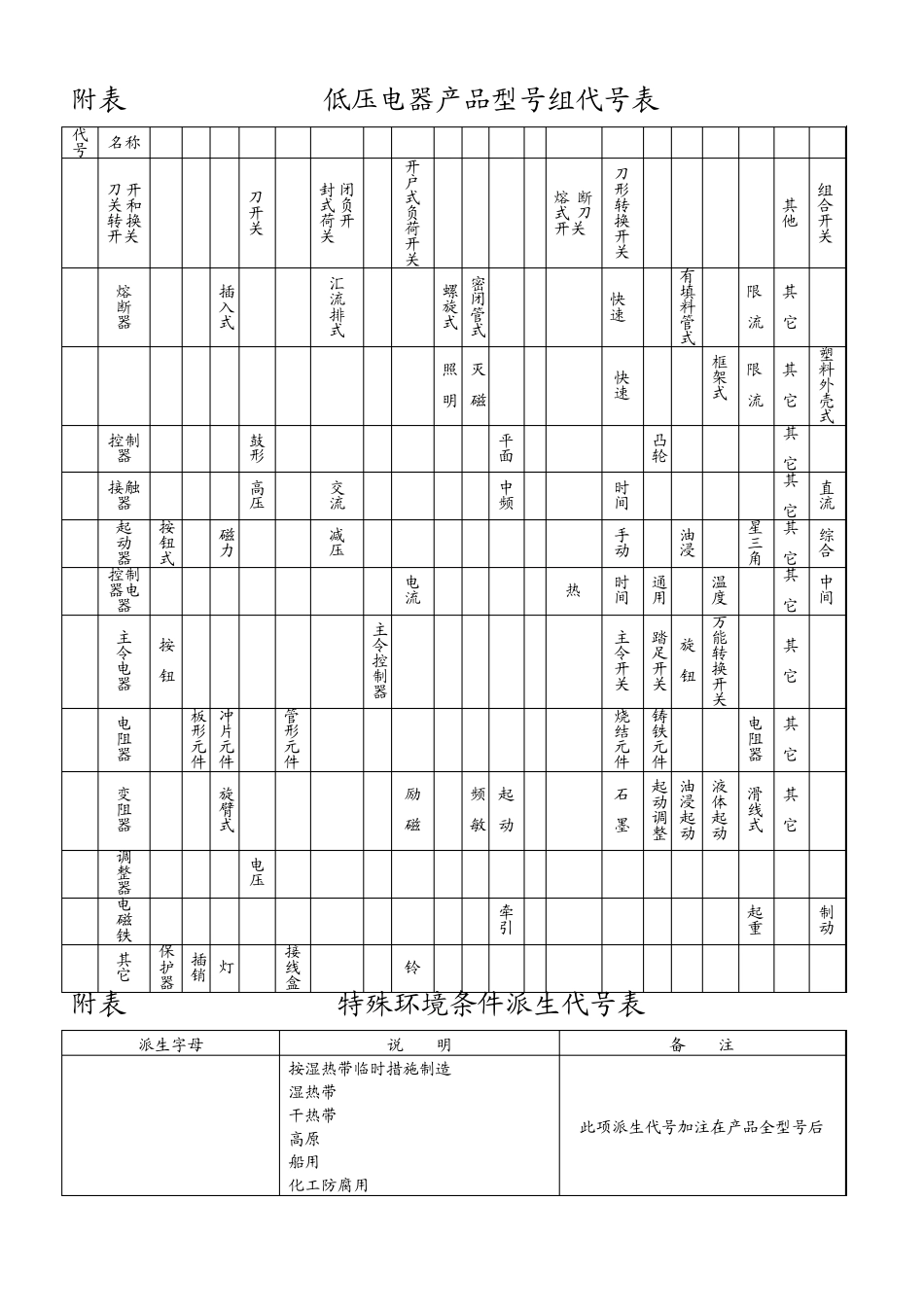

成套电气资料_第3页
3/9

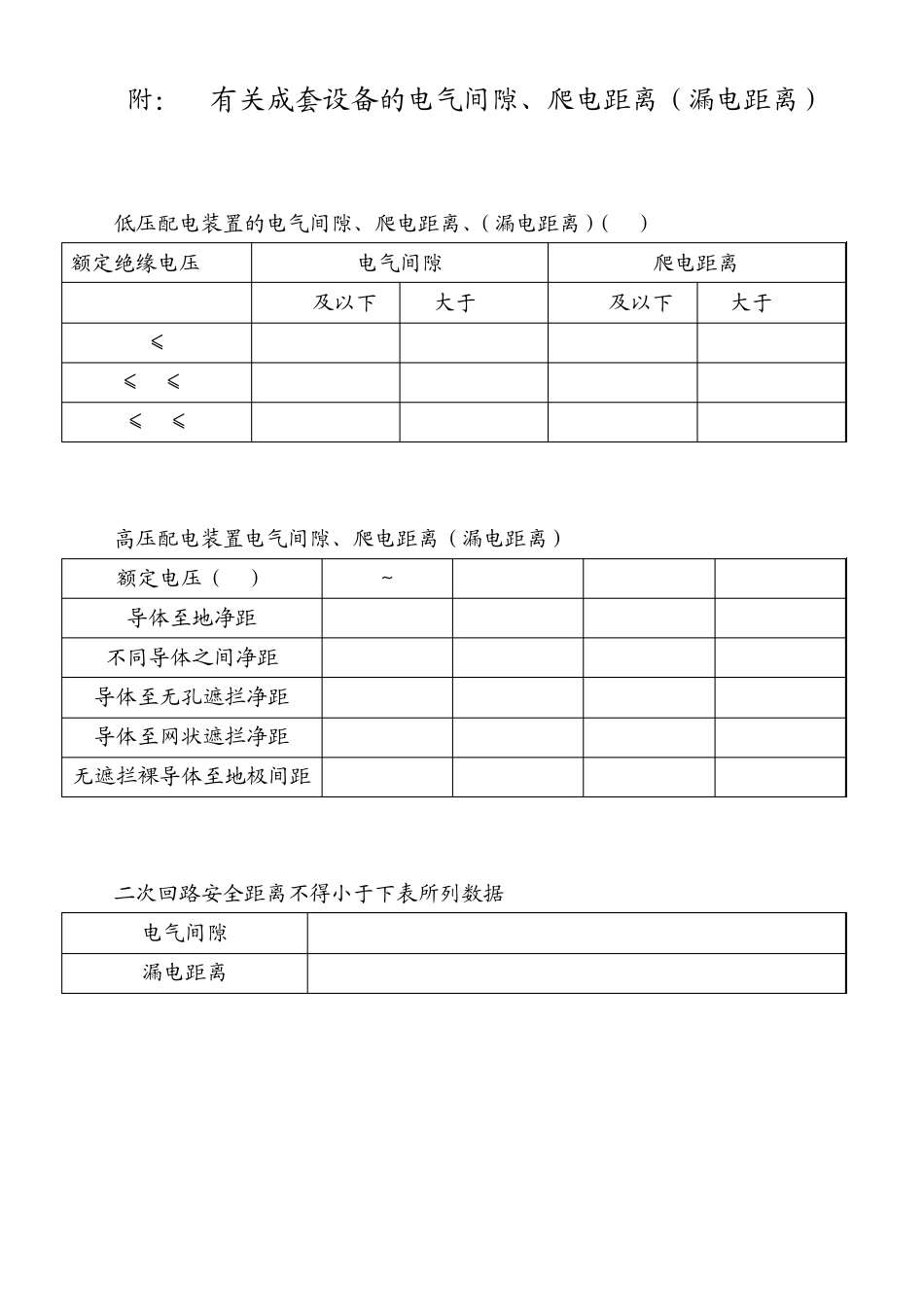

附: 有关成套设备的电气间隙、爬电距离(漏电距离) 低压配电装置的电气间隙、爬电距离、(漏电距离)(mm) 额定绝缘电压(U) 电气间隙 爬电距离 V 63A及以下 大于63A 63A及以下 大于63A U:≤60 6 5 3 5 60≤U:≤300 5 6 6 8 300≤U:≤660 8 10 10 12 高压配电装置电气间隙、爬电距离(漏电距离) 额定电压(KV) 1~3 6 10 35 导体至地净距 75 100 125 300 不同导体之间净距 75 100 125 300 导体至无孔遮拦净距 105 130 125 330 导体至网状遮拦净距 175 200 225 400 无遮拦裸导体至地极间距 2375 2400 2425 2600 二次回路安全距离不得小于下表所列数据 电气间隙 4mm 漏电距离 6mm 常用电器设备新旧符号对照表 设备名称 新 旧 设备名称 新 旧 设备名称 新 旧 发电机 G F 合闸线圈 YC HQ 差动继电器 KD CJ 电动机 M D 跳闸线圈 YT TQ 功率继电器 KPR GJ 电力变压器 TM B 接线柱 X JX 接地继电器 KE JDJ 电流互感器 TA LH 连接片 XB LP 瓦斯继电器 KB WSJ 电压互感器 TV YH 插座 XS CZ 逆流继电器 KR NLJ 熔断器 FU RD 插头 XP CT 中间继电器 KM ZJ 断路器 QF DL 端子板 XT DB 信号继电器 KS XJ 接触器 KM C 测量设备 P — 闪光继电器 KFR DMJ 调节器 A T 电流表 PA A 热继电器(热元件) KH RJ 继电器 K J 电压表 PV V 温度继电器 KTE WJ 电阻器 R R 有功功率表 PW W 重合闸继电器 KRV CJ 电感器 L L 无功功率表 PR var 阻抗继电器 KZ ZKJ 电抗器 L DK 电能表 PJ wh 零续继电器 KCZ NJ 电容器 C C 有功电能表 PJ wh 接触器 KM HC 整流器 U ZL 无功电能表 PJR varh 母线 W M 压敏电阻器 RV YR 频率表 PF HZ 电压小母线 WV YM 开关 Q K 功率因数表 PPF COSΦ 控制小母线 WCL KM 隔离开关 QS G 指示灯 HL D 合闸小母线 WCL HM 控制开关 SA KK 红色指示灯 HR HD 信号小母线 WS XM 选择开关(转换开关) SA KZ 绿色指示灯 HG LD 事故音响小母线 WFS SYM 负荷开关 QL FK 蓝色指示灯 HB LAD 预告音响小母线 WFS YBM 蓄电池 GB XDC 黄色指示灯 HY UD 闪光小母线 WF (+)SM 避雷器 F BL 白色指示灯 HW BD 直流小母线 WB ZM 按钮 SB AN 继电器 K J 电...
