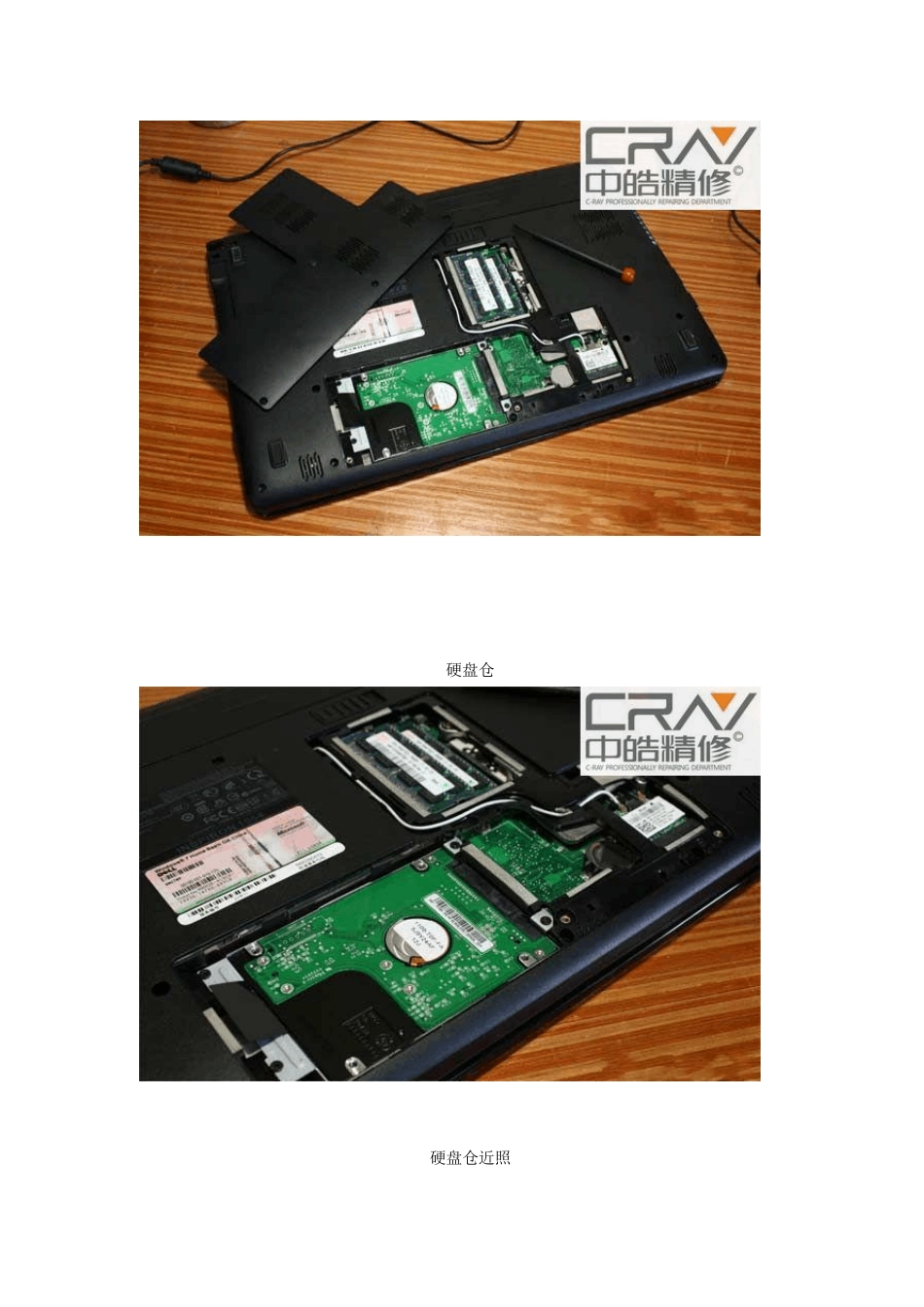

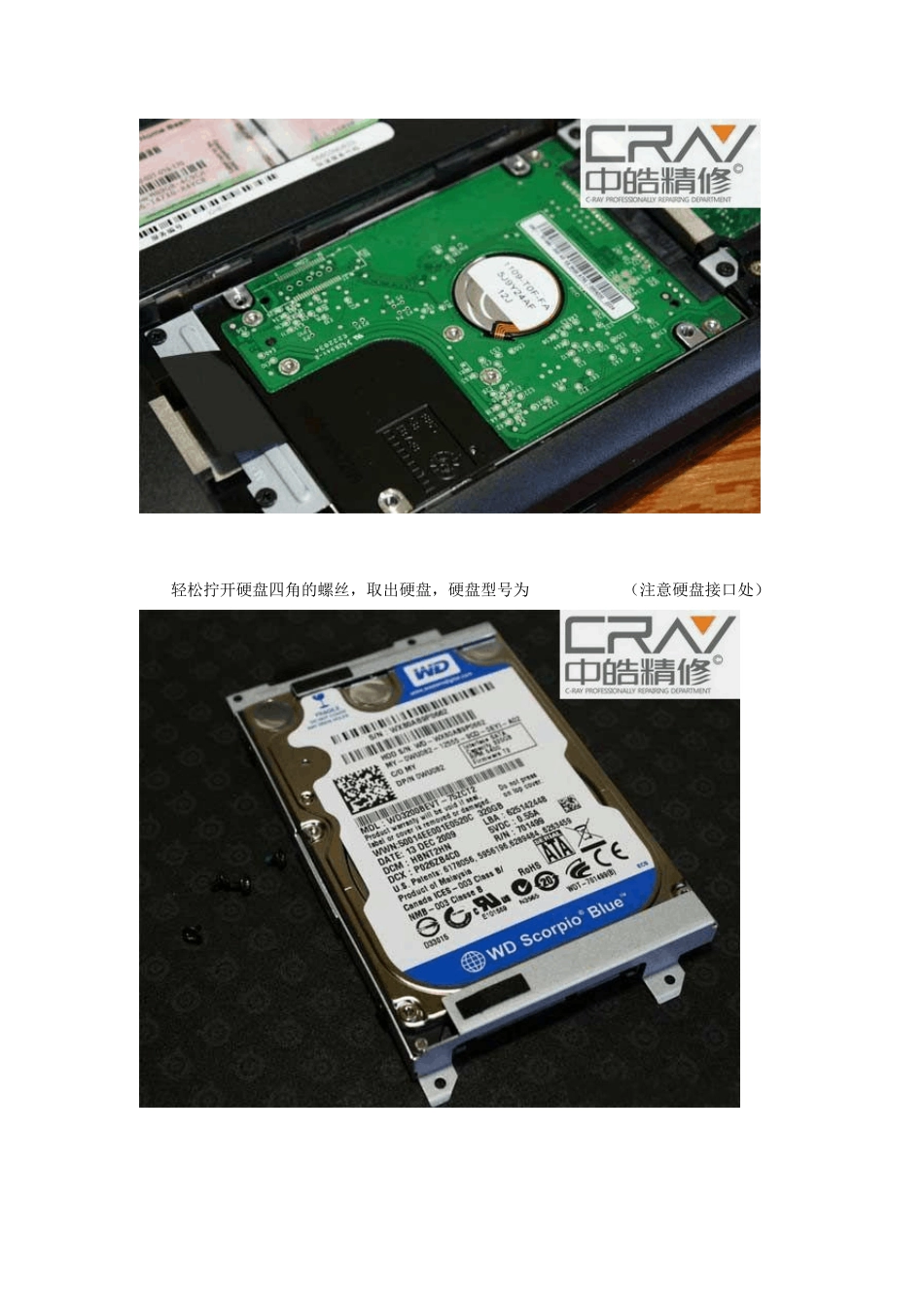

戴尔1564拆机详细图解 （换散热扇轻松半小时省掉400元） 1.首先起开后盖 （三个螺钉） 2.可以看到硬盘，内存，无线网卡 3.硬盘仓 4.硬盘仓近照 5.轻松拧开硬盘四角的螺丝，取出硬盘，硬盘型号为 WD 3200BEVT（注意硬盘接口处） 6. 2G内存（移动两边卡快内存条自动弹起） 7.无线网卡 8.拔下天线 拧开螺丝即可取出 WLAN网卡 9.WLAN网卡 10.把背面可见螺丝全部拧掉拿出光驱--光驱实拍图 光驱 11.把机器翻过来 打开屏幕 取下键盘边框（用银行卡向外滑着慢慢取塑料卡槽） 12.机身做转轴部位的线缆布置 白色为连通电源键（下图）与主板的排线（轻轻扳排线卡槽即可取出排线） 键盘背后的排线 13.拧掉电脑正面所以可见螺丝取下键盘（注意键盘底下的排线） 14.拧下左右两侧转轴的螺丝 然后用镊子小心起出屏幕于主板相连的接口 即可取下整个屏幕 左侧转轴构造 右侧转轴构造 15.完整取下屏幕 16.笔记本最重要的部分已经展现在我们面前（主板） 散热风扇 17.位于掌托左右两侧的扬声器模块 左扬声器模块 右扬声器模块 光驱接口 18.CPU背后用于固定的支架 19.取出风扇 风扇拆解图 19.拧开主板上用于固定的螺丝 取下主板 背面图 主板正面图 CPU散热构造 北桥散热图 取下散热片 散热风扇出风口 CPU CPU插槽 CPU 密密麻麻的针脚 ATI HD4330 GPU芯片 主板背面的显存颗粒 谢谢观看！！ 最后祝：拆机成功！！如有不明加给我留言随时在线。
