戴尔M5010拆机详细图解

戴尔M5010拆机详细图解_第1页
1/14
戴尔M5010拆机详细图解_第2页
2/14
戴尔M5010拆机详细图解_第3页
3/14

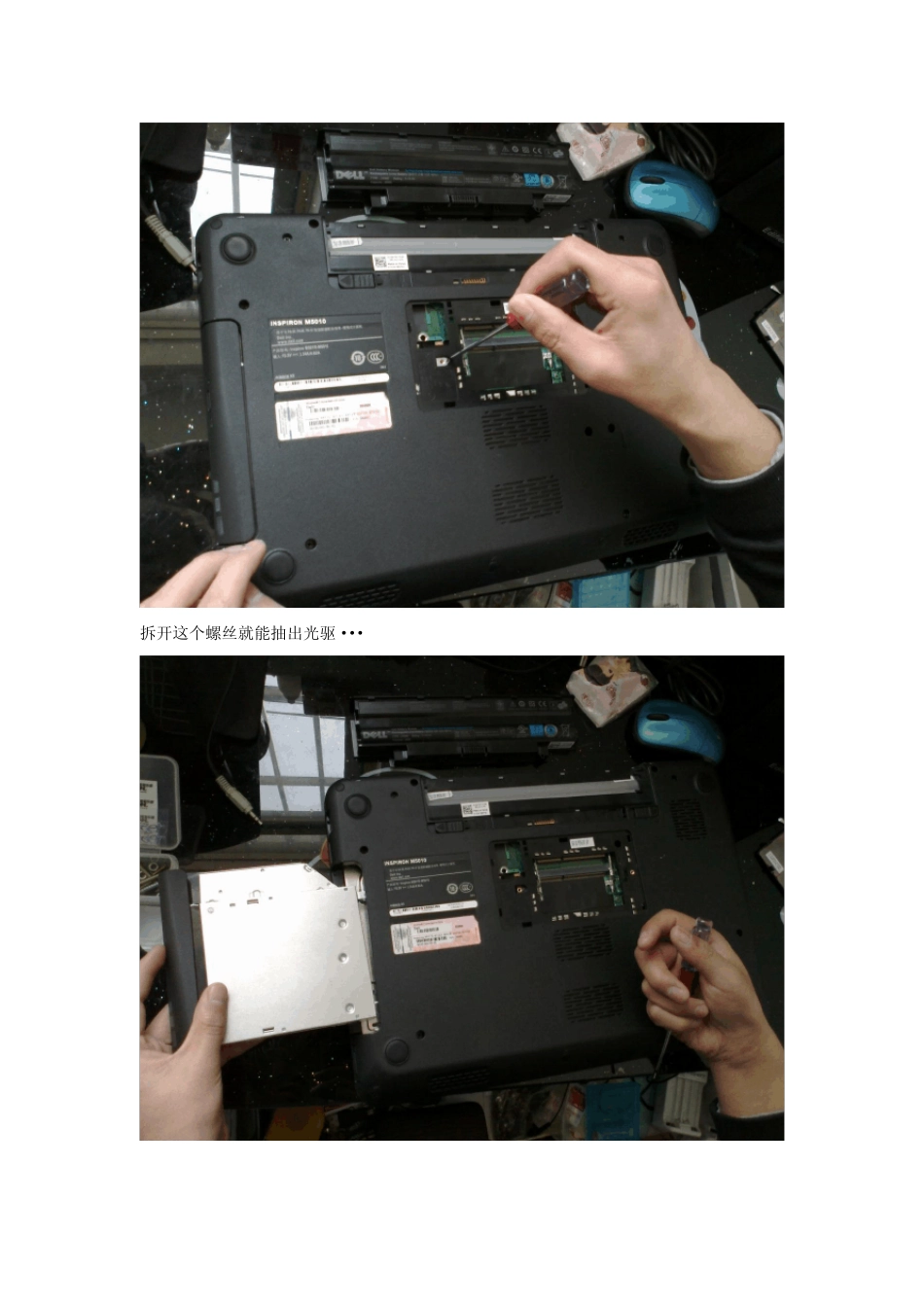

DELL m5010 拆机步骤 附图 我的DELL m5010 A 面被我贴了磨砂膜,购买于2011 年 2 月· ··配置如下: 拆机之前的准备:一台M5010 必备的!十字螺丝刀一把、拆机翘片一个就这些。 M5010 只拆主板的话主板上只有三种螺丝,我没有拆显示器的说! 卸掉电池,拆掉内存盖板~~~ 搬开内存两边的卡扣,内存取下~~~ 拆开这个螺丝就能抽出光驱··· 拆掉基本能看到的所有螺丝,包括隐藏在胶垫小下面的螺丝(共隐藏有6 个)。 这个是键盘的螺丝,卸掉这个就能卸下键盘了··· 右下角的四个螺丝是固定硬盘的···这四个螺丝和别的螺丝是不一样的··· 键盘很好卸,四个卡扣用小工具一边向屏幕方向顶,一边向上掀键盘··· 向右扳起黑色的排线卡扣就能卸下键盘排线 这里有三个排线需要先拆开 上面的是开机键的排线 下面是三个指示灯的··· 这个是触摸板的··· 这个面有5 个螺丝拆完5 个螺丝就能拆下C 面了 直接用拆机翘片向右滑···就能扳开C 面 注意靠近光驱的位置有卡扣比较好拆 基本可以直接拿下硬盘了 蓝牙模块直接卸下来 连个线扣:一个是喇叭,一个是读卡器 显示屏的排线拽住蓝色的塑料向上拔 USB 接口 两个最小号的螺丝卸下之后,手指插在两个板卡之间向上扳使其分开(连个板卡之间有插座连接),然后就能拿起主板了··· 四个螺丝卸下来就能卸下散热器
