戴尔PowerEdgeRAID控制卡使用示例(PERCH710P为例)

戴尔PowerEdgeRAID控制卡使用示例(PERCH710P为例)_第1页
1/49
戴尔PowerEdgeRAID控制卡使用示例(PERCH710P为例)_第2页
2/49
戴尔PowerEdgeRAID控制卡使用示例(PERCH710P为例)_第3页
3/49

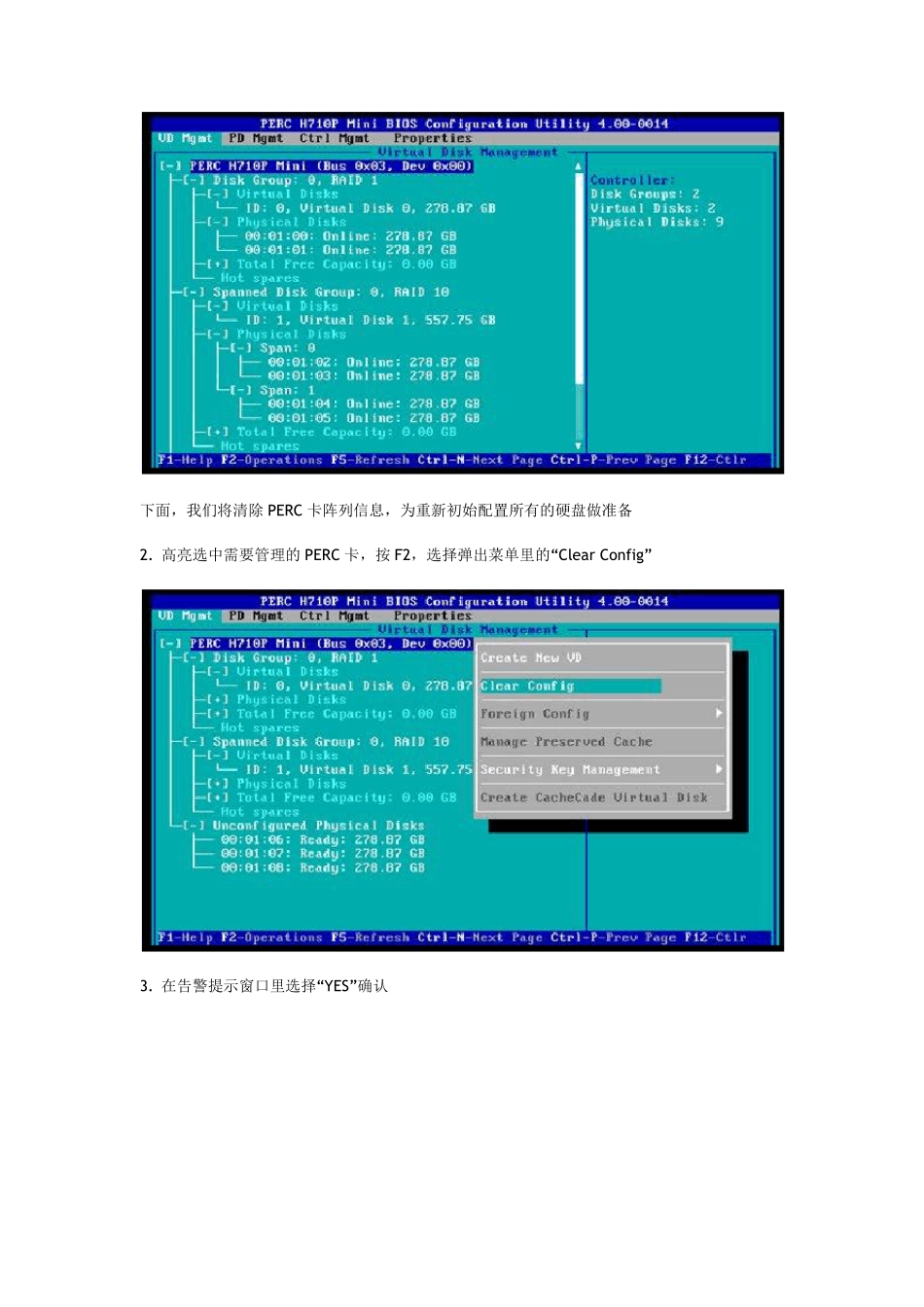

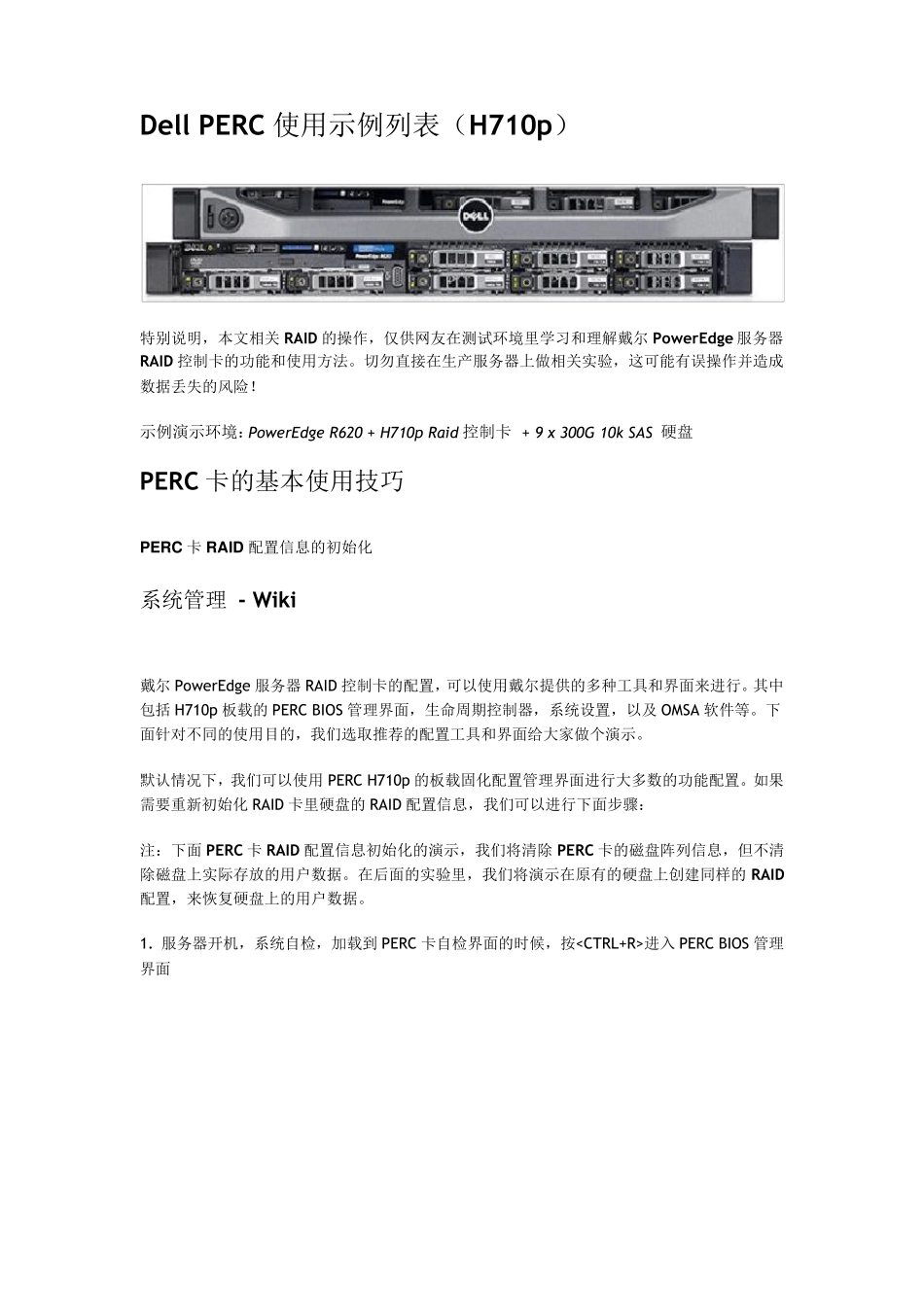

Dell PERC 使用示例列表(H710p) 特别说明,本文相关RAID 的操作,仅供网友在测试环境里学习和理解戴尔Pow erEdge 服务器RAID 控制卡的功能和使用方法。切勿直接在生产服务器上做相关实验,这可能有误操作并造成数据丢失的风险! 示例演示环境:PowerEdge R620 + H710p Raid 控制卡 + 9 x 300G 10k SAS 硬盘 PERC 卡的基本使用技巧 PERC 卡RAID 配置信息的初始化 系统管理 - Wiki 戴尔Pow erEdge 服务器RAID 控制卡的配置,可以使用戴尔提供的多种工具和界面来进行。其中包括 H710p 板载的PERC BIOS 管理界面,生命周期控制器,系统设置,以及 OMSA 软件等。下面针对不同的使用目的,我们选取推荐的配置工具和界面给大家做个演示。 默认情况下,我们可以使用PERC H710p 的板载固化配置管理界面进行大多数的功能配置。如果需要重新初始化 RAID 卡里硬盘的RAID 配置信息,我们可以进行下面步骤: 注:下面 PERC 卡RAID 配置信息初始化的演示,我们将清除 PERC 卡的磁盘阵列信息,但不清除磁盘上实际存放的用户数据。在后面的实验里,我们将演示在原有的硬盘上创建同样的RAID配置,来恢复硬盘上的用户数据。 1. 服务器开机,系统自检,加载到 PERC 卡自检界面的时候,按进入 PERC BIOS 管理界面 这里,PERC 已经创建好了两个 RAID 阵列:RAID1(Disk ID=0,1),RAID10(Disk ID=2,3,4,5) 下面,我们将清除 PERC 卡阵列信息,为重新初始配置所有的硬盘做准备 2. 高亮选中需要管理的 PERC 卡,按 F2,选择弹出菜单里的“Clear Config” 3. 在告警提示窗口里选择“YES”确认 4. PERC 卡磁盘阵列信息清除成功,查看磁盘列表,各个磁盘状态已经变为“Ready”,为后面的配置演示做好了准备 注:我们到这步,只清除了RAID 的配置信息,没有清除硬盘上的用户数据 R AID 阵列的创建 系统管理 - Wik i 前一页,我们清除了PERC 卡原有的配置信息,硬盘上的用户数据并没有被初始化掉。下面,我们就还有机会可以创建回和原来一样的RAID 配置(RAID1+RAID10),并恢复回原有的用户数据。我们来示范一下(除非故障原因,不建议管理员在生产服务器上做类似的测试)。 1.先检查确认硬盘都处于“Ready”状态,高亮选中需要配置的PERC 卡,按 F2,在弹出菜单里选择“Create New VD”来创建新阵列(这里称为 VD: Virtual Disk) 2. 我们先创建第一个 RAID1 阵...
