户内配电箱安装标准

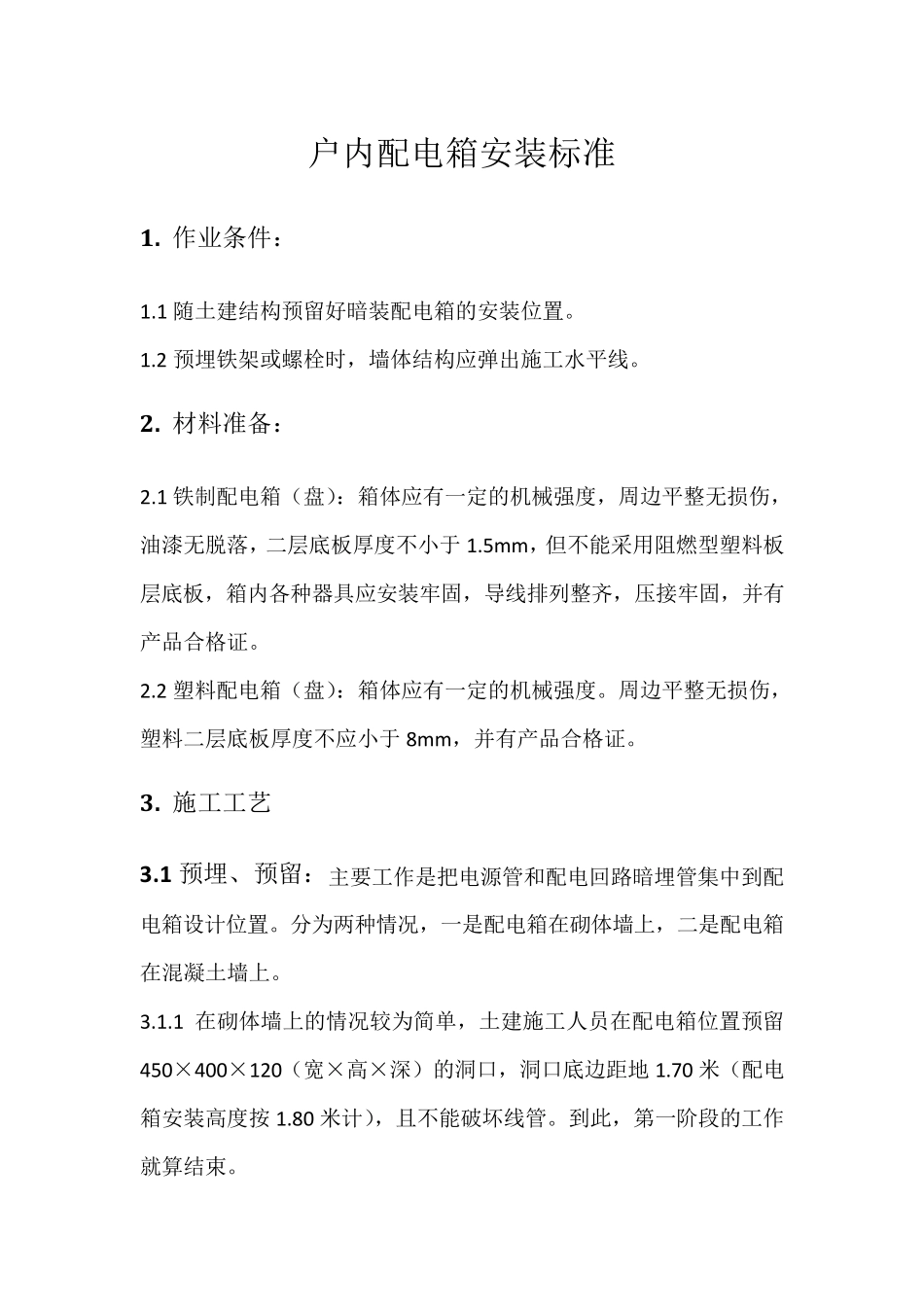

户内配电箱安装标准 1. 作业条件： 1.1 随土建结构预留好暗装配电箱的安装位置。 1.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。 2. 材料准备： 2.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5m m ，但不能采用阻燃型塑料板 层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。 2.2 塑料配电箱（盘）：箱体应有一定的机械强度。周边平整无损伤，塑料二层底板厚度不应小于 8m m ，并有产品合格证。 3. 施工工艺 3.1 预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。 3.1.1 在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地 1.70 米（配电箱安装高度按 1.80 米计），且不能破坏线管。到此，第一阶段的工作就算结束。 3.1.2 在混凝土墙上预埋： 3.1.2.1.土建墙体钢筋绑扎到位，且不能封模； 3.1.2.2.墙体厚度不能小于180m m 。 3.1.2.3 在混凝土墙上的情况较为复杂。此情况下，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。配电箱的尺寸按400×200×100（宽×高×深）计，泡沫块尺寸按450×400×120（宽×高×深）计，泡沫块边安装高度按1.70 米计，此尺寸计算是考虑： 3.1.2.3.1.箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体 3.1.2.3.2.箱体上下各有 100 的间距，接线管时才有操作空间。 3.1.2.3.3 安装时，泡沫块底边距地 1.7 米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块； 工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。 3.1.3 成品保护：土建在封模板时，严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范围穿过，以免线管被破坏后水泥砂浆进入而堵塞线管。 3.1.4 文明施工：待土建拆模后，电气施工人员将泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到指定垃圾场。 3.2 箱体安装阶段： 箱体的安装在土建墙面抹灰前进行，也可在抹灰后进行，条件是： 3.2.1．在土建抹灰前，土建专业需先配合电气专业在配电箱洞口的上下左右四个侧面把灰饼打上，以确定抹灰后墙面的标高；或者，土建先行...
