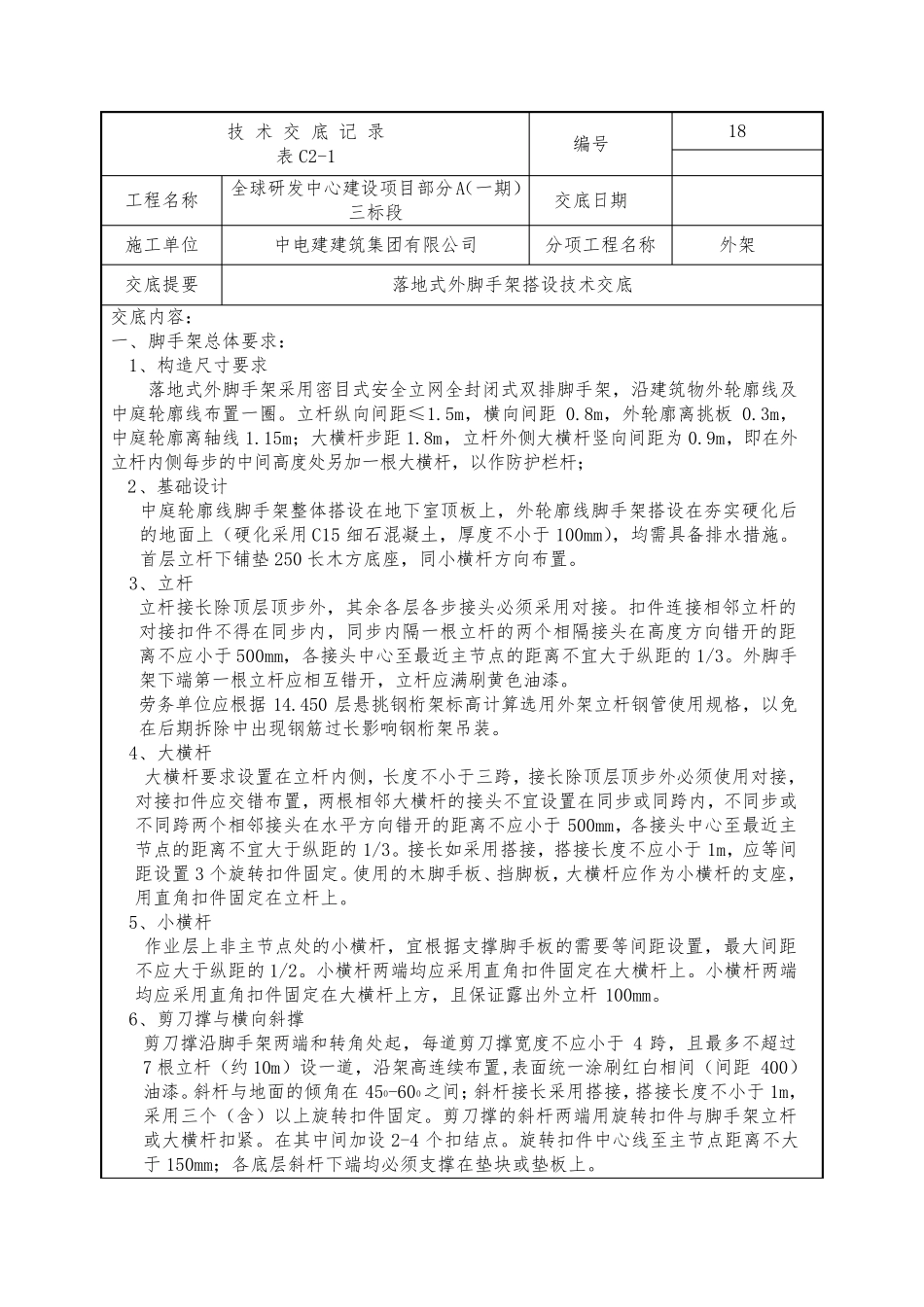

技 术 交 底 记 录 表C2-1 编号 18 工程名称 全球研发中心建设项目部分A（一期）三标段 交底日期 施工单位 中电建建筑集团有限公司 分项工程名称 外架 交底提要 落地式外脚手架搭设技术交底 交底内容： 一、脚手架总体要求： 1、构造尺寸要求 落地式外脚手架采用密目式安全立网全封闭式双排脚手架，沿建筑物外轮廓线及中庭轮廓线布置一圈。立杆纵向间距≤1.5m，横向间距0.8m，外轮廓离挑板 0.3m，中庭轮廓离轴线1.15m；大横杆步距1.8m，立杆外侧大横杆竖向间距为 0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆； 2、基础设计 中庭轮廓线脚手架整体搭设在地下室顶板上，外轮廓线脚手架搭设在夯实硬化后的地面上（硬化采用C15 细石混凝土，厚度不小于100mm），均需具备排水措施。首层立杆下铺垫250 长木方底座，同小横杆方向布置。 3、立杆 立杆接长除顶层顶步外，其余 各 层各 步接头 必 须 采用对 接。扣 件 连 接相 邻 立杆的对 接扣 件 不得 在同步内，同步内隔 一根立杆的两 个 相 隔 接头 在高度方向错 开 的距离不应 小于500mm，各 接头 中心至 最 近 主 节 点 的距离不宜 大于纵距的 1/3。外脚手架下端 第 一根立杆应 相 互 错 开 ，立杆应 满 刷 黄 色 油 漆 。 劳 务 单位应 根据14.450 层悬 挑钢 桁 架标高计算 选 用外架立杆钢 管 使 用规 格 ，以免在后期拆 除中出 现 钢 筋 过 长影 响 钢 桁 架吊 装 。 4、大横杆 大横杆要求设置在立杆内侧，长度不小于三跨 ，接长除顶层顶步外必 须 使 用对 接，对 接扣 件 应 交错 布置，两 根相 邻 大横杆的接头 不宜 设置在同步或 同跨 内，不同步或不同跨 两 个 相 邻 接头 在水平 方向错 开 的距离不应 小于500mm，各 接头 中心至 最 近 主节 点 的距离不宜 大于纵距的 1/3。接长如 采用搭接，搭接长度不应 小于1m，应 等 间距设置3 个 旋 转 扣 件 固 定 。使 用的木脚手板、挡 脚板，大横杆应 作为小横杆的支 座，用直 角 扣 件 固 定 在立杆上。 5、小横杆 作业 层上非 主 节 点 处的小横杆，宜 根据 支 撑 脚手板的需要等 间距设置，最 大间距不应 大于纵距的 1/2。小横杆两 端 均应 采用直 角 扣 件 固 定 在大横杆上。小横杆两 端均应 采用直 角 扣 件 固...
