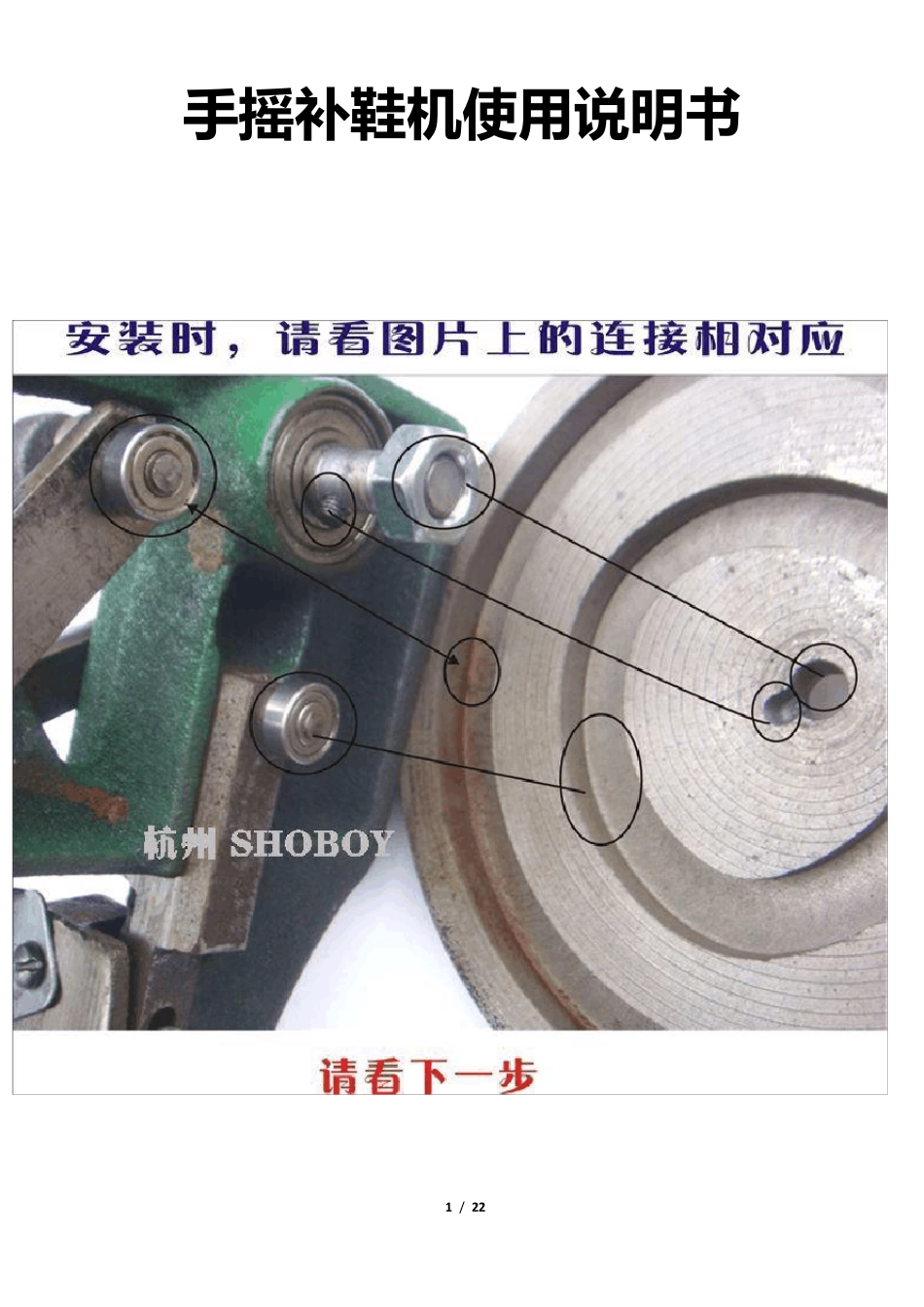

手摇补鞋机使用说明书

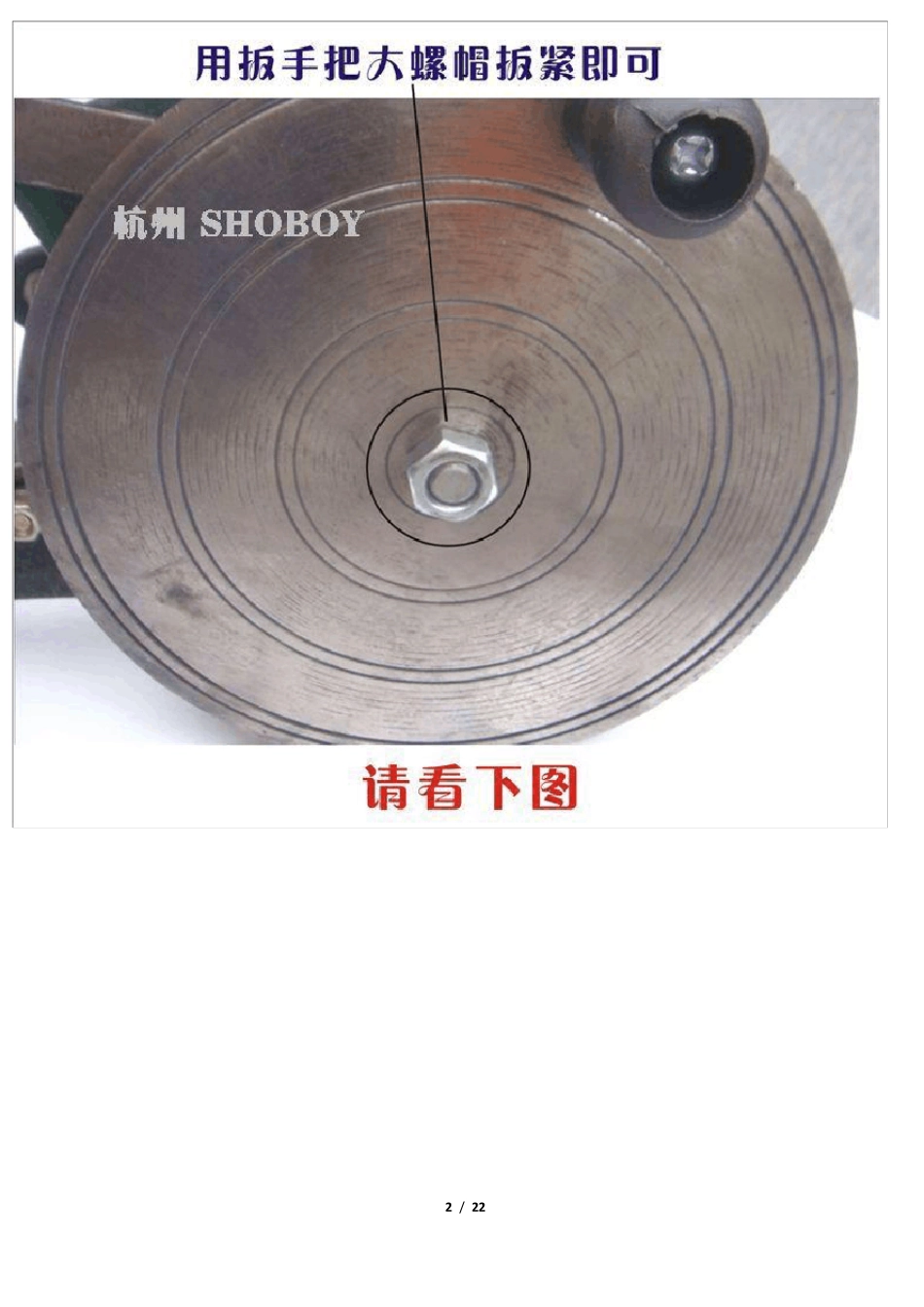

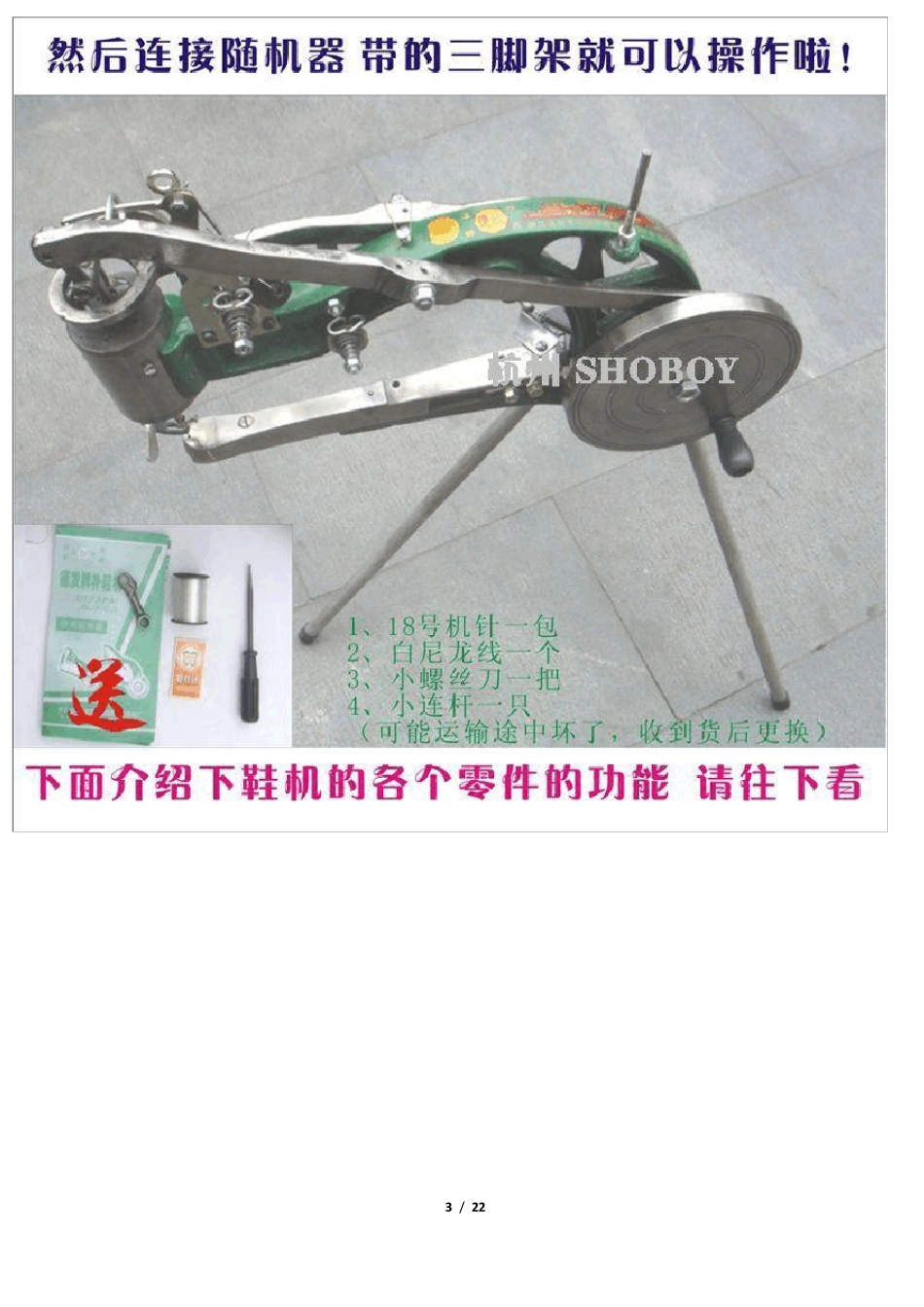

1 / 22 手 摇 补 鞋 机 使 用 说 明 书 2 / 2 2 3 / 22 4 / 22 5 / 22 6 / 22 7 / 22 8 / 22 9 / 22 10 / 22 11 / 22 下面是机器穿线小技巧 我们每发一台机器都给您佩带一个穿线的铁丝 或许您现在看不懂 但是您拿到机器后再看这些图片会发现很有用的 12 / 22 掌柜会给您做好一个放里面的，因为丝线绵线都是比较柔软的，不太好穿，必须要用这个小工具才方便的！ 每台机器掌柜试机都会给您穿好线路的，客户们拆包装的时候注意下不要弄断穿好的线路，一看就知道怎么穿线的了，下次根据掌柜穿好的线路走就 OK 了，不懂随时咨询哦！ 13 / 22 14 / 22 15 / 22 16 / 22 17 / 22 下面是摇盘安装示意图，不要安装错轨道了哦，要不然摇把会摇不动的 18 / 22 19 / 22 有的朋友拿到机器换线时，或者用一段时间突然发现底线带不上来了，您就仔细看下面的图，会帮您解决这个问题的，如看不清楚，请向掌柜所要大图，没大图的就是盗用我家图片的！ 构造 1.针杆摇臂 14.线挑 2.小连杆 15.线挑座 3.大摇臂 16.线托 4.小摇臂 17.卷线机 20 / 22 5.机针 18.导盘 6.针头 19.摇手 7.压脚压力调节螺母 20.主轴 8.针距调节螺母 21.中轴 9.压脚 22.梭托 10.压线板总成 23.梭 11.梭床 24.梭心 12.扳手 25.拉杆 13.活块 补鞋机活动部位需要每天加油一次，可保证机器运转轻便，不发生噪音，提高工作效率，延长使用寿命。 • 使用与保养 操作前的准备工作： 1. 扳起压脚，避免压脚与针板摩擦 2. 检查各部固定螺丝的紧固情况 3. 各部加油点加上润滑油 4. 摇动导盘无卡扎声即可使用 穿线和引线 1. 取梭与梭心 o 顺摇导盘，将针升到最高位置，用镊子取出梭 21 / 22 o 提起并推开上针板，用镊子取出梭 2. 梭心绕线： o 扳下绕线机 o 抽出线头绕梭心几周套入绕线轴 o 摇动导盘待绕满取下梭心，随手拔回绕线机 3. 装梭心先将梭心的线头传过梭钱的线洞，同事将梭心嵌入梭内，再将线头穿到面线洞，拉动线是否活动。 4. 放梭的位置即手摇导盘，在针刚要上升时，梭尾要对准针槽，并将线头抽出2-3 寸长，按如梭床半月槽内再关上上针板 5. 穿面线: o 摇动导盘，将针升到最高位置，放下压脚。 o 在线卷中拉出线头，穿过中轴搅绕簧，通过夹线板和线架，穿过搅线簧和线挑，进入针杆孔，再将线穿过针孔拉出线头2-3 寸长 6. 左手拉着面...
