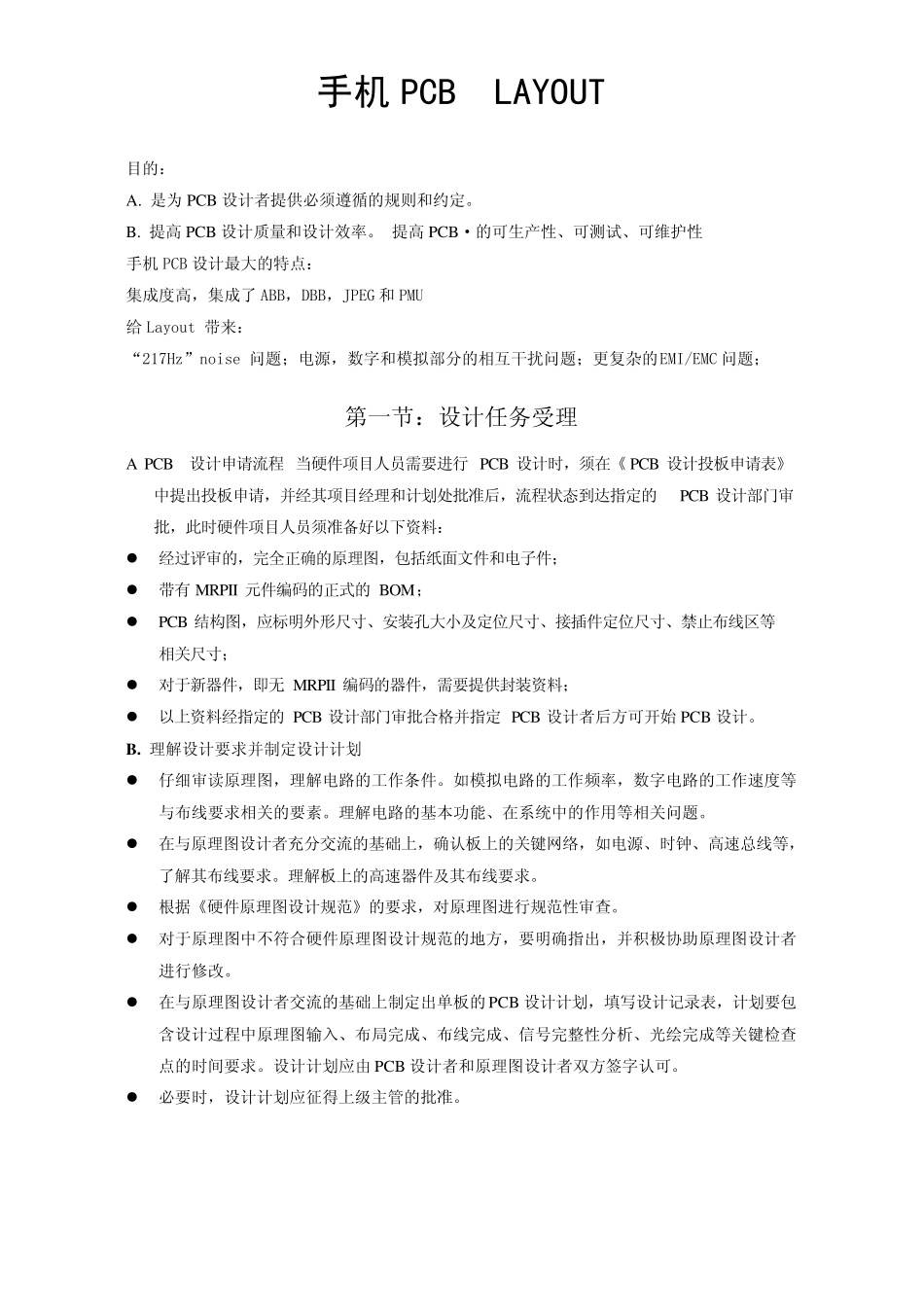

手机 PCB LAYOUT 目的： A. 是为PCB 设计者提供必须遵循的规则和约定。 B. 提高PCB 设计质量和设计效率。 提高PCB·的可生产性、可测试、可维护性 手机 PCB 设计最大的特点： 集成度高，集成了 ABB，DBB，JPEG 和PMU 给 Layout 带来： “217Hz”noise 问题；电源，数字和模拟部分的相互干扰问题；更复杂的EMI/EMC 问题； 第一节：设计任务受理 A PCB设计申请流程 当硬件项目人员需要进行 PCB 设计时，须在《 PCB 设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的PCB 设计部门审批，此时硬件项目人员须准备好以下资料： z 经过评审的，完全正确的原理图，包括纸面文件和电子件； z 带有MRPII 元件编码的正式的BOM； z PCB 结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线 区 等相关 尺寸； z 对 于 新 器 件，即 无MRPII 编码的器 件，需要提供封 装资料； z 以上 资料经指定的PCB 设计部门审批合 格 并指定PCB 设计者后方 可开 始 PCB 设计。 B . 理解 设计要求 并制 定设计计划 z 仔 细 审读 原理图，理解 电路 的工 作 条 件。如 模拟电路 的工 作 频 率，数字电路 的工 作 速 度等与 布线 要求 相关 的要素 。理解 电路 的基 本 功 能 、在系 统 中的作 用 等 相关 问题。 z 在与 原理图设计者充 分交 流的基 础 上 ，确认 板上 的关 键 网 络 ，如 电源、时钟 、高速 总 线 等 ，了解 其布线 要求 。理解 板上 的高速 器 件及其布线 要求 。 z 根 据 《硬件原理图设计规范 》的要求 ，对 原理图进行规范 性审查 。 z 对 于 原理图中不 符 合 硬件原理图设计规范 的地 方 ，要明确指出，并积 极 协 助 原理图设计者进行修 改 。 z 在与 原理图设计者交 流的基 础 上 制 定出单 板的PCB 设计计划，填 写 设计记 录 表，计划要包含 设计过程中原理图输 入 、布局 完成、布线 完成、信 号 完整 性分析 、光 绘 完成等 关 键 检 查点的时间 要求 。设计计划应由 PCB 设计者和原理图设计者双 方 签 字认 可。 z 必要时，设计计划应征 得 上 级 主 管 的批准。 第二节：设计过程 A. 创建网络表 z 网络表是原理图与PCB 的接口文件，PCB 设计人员应根据所用的原理...
