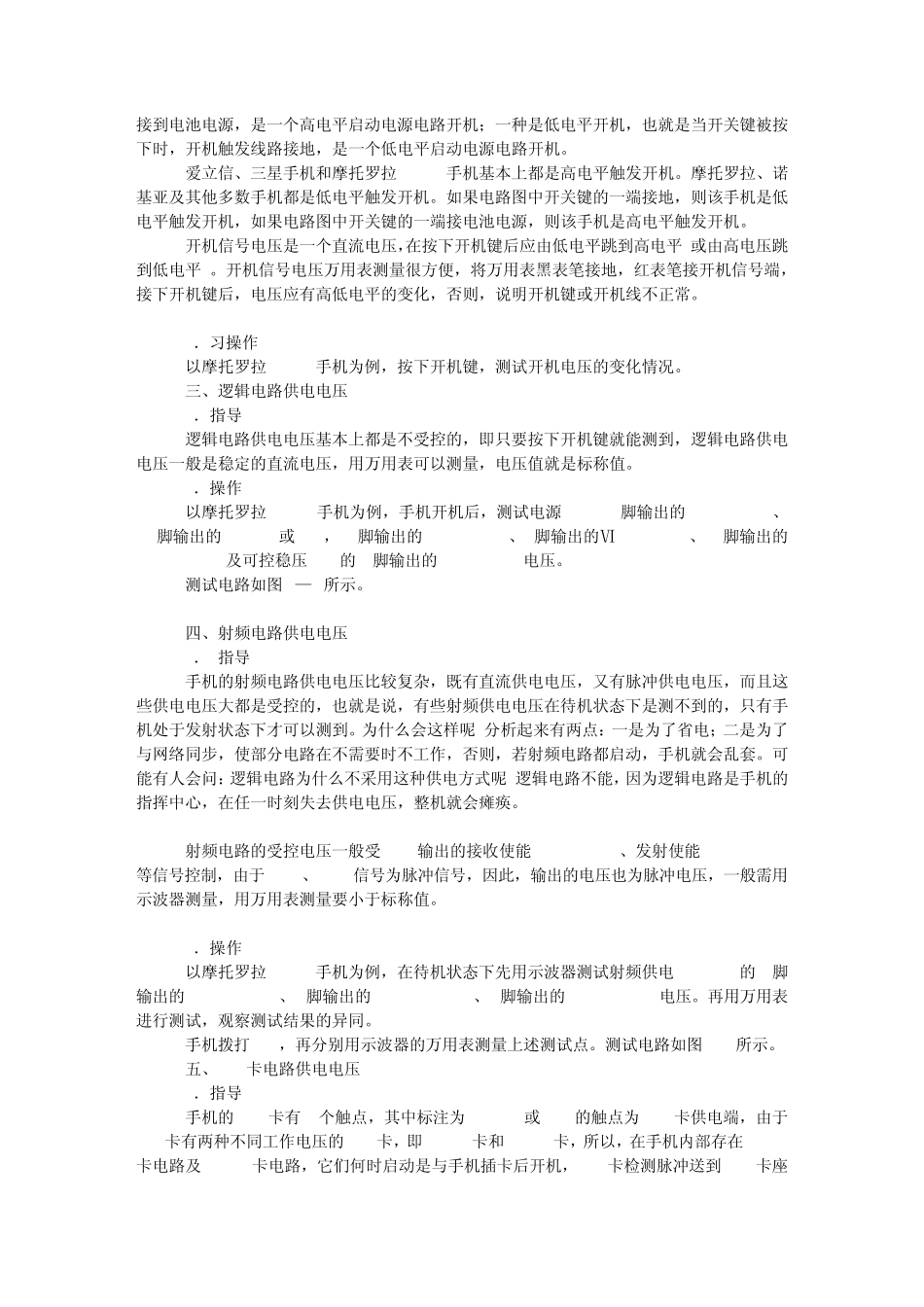

手机常用信号的测试方法_第2页
2/8

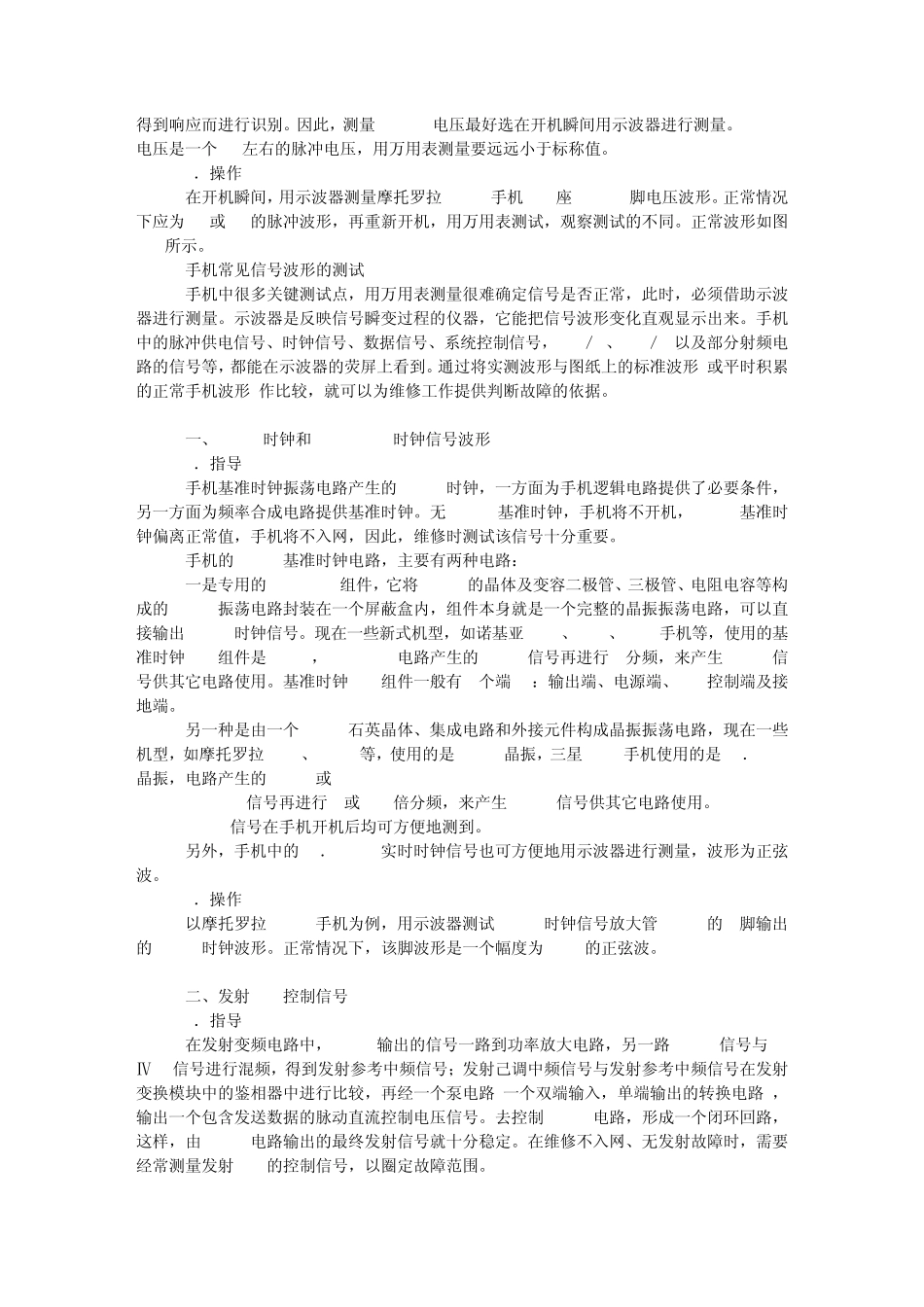

手机常用信号的测试方法_第3页
3/8
手机常用信号的测试方法 ●目的 1.掌握手机常用供电电压的测试方法。 2.掌握手机常用波形的测试方法。 3.掌握手机常用频率的测试方法。 ●要求 1.实习前认真阅读实习指导 2.实习中测试信号电压、波形和频率时要启动相应的电路。 3.实习后写出实习报告。 手机常见供电电压的测试 维修不开机、不入网、无发射、不识卡、不显示等故障,需要经常测量相关电路的供电电压是否正常,以确定故障部位,这些供电电压,有些为稳定的直流电压,有些则为脉冲电压,一般来说,直流电压即可用万用表测量,也可用示波器测量,当然,用万用表测量是最为方便和简单的,只要所测电压与电路图上的标称电压相当,即可判断此部分电路供电正常;而脉冲电压一般需用示波器测量,用万用表测量,则与电路图中的标称值会有较大的出入。脉冲电压大都是受控的(有些直流电压也可能是受控的),也就是说,这个脉冲电压只有在 启动相关电路时才输出,否则,用示波器也测不到。 下面分以下几种情况分析供电电压信号的测试方法。 一、外接电源供电电压 1.指导 维修手机时,经常需要用外接电源采代替手机电池,以方便维修工作,这个外接电源在和手机连接前,应调到和手机电池电压一致,过低会不开机,过高则有可能烧坏手机。 外接电源和手机连接后,要供到手机的电源 IC或电源稳压块。外接稳压电源输出的是一个直流电压,且不受控;测量十分简单,只需在电源 IC或稳压块的相关引脚上,用万用表即可方便地测到。如果所测的电压与外接电源供电电压相等,可视为正常,否则,应检查供电支路是否有断路或短路现象。 2.操作 以摩托罗拉 T2688手机为例,装上电池,不开机,测试直通电池正极的电压,共 12处: (1)功放 U201的左上角(8脚)、右上角(6脚)。 (2)功控 ICU202的4脚。 (3)电源 ICU27的1、10脚。 (4)充电二极管 D14的负极。 (5)射频供电 ICIC301的7脚。 (6)U47的6脚。 (7)U35的4脚。 (8)振子驱动管集电极。 (9)电池退耦电容下端。 (10)发光二极管驱动管 BQ2集电极。 (11)开机键外圈。 (12)U26的2脚。 二、开机信号电压 1.指导 手机的开机方式有两种,一种是高电平开机,也就是当开关键被按下时,开机触发端接到电池电源,是一个高电平启动电源电路开机;一种是低电平开机,也就是当开关键被按下时,开机触发线路接地,是一个低电平启动电源电路开机。 爱立信、三星手机和摩托罗拉T2688手机基本上都是高电平触发开机。摩托罗拉、诺...
