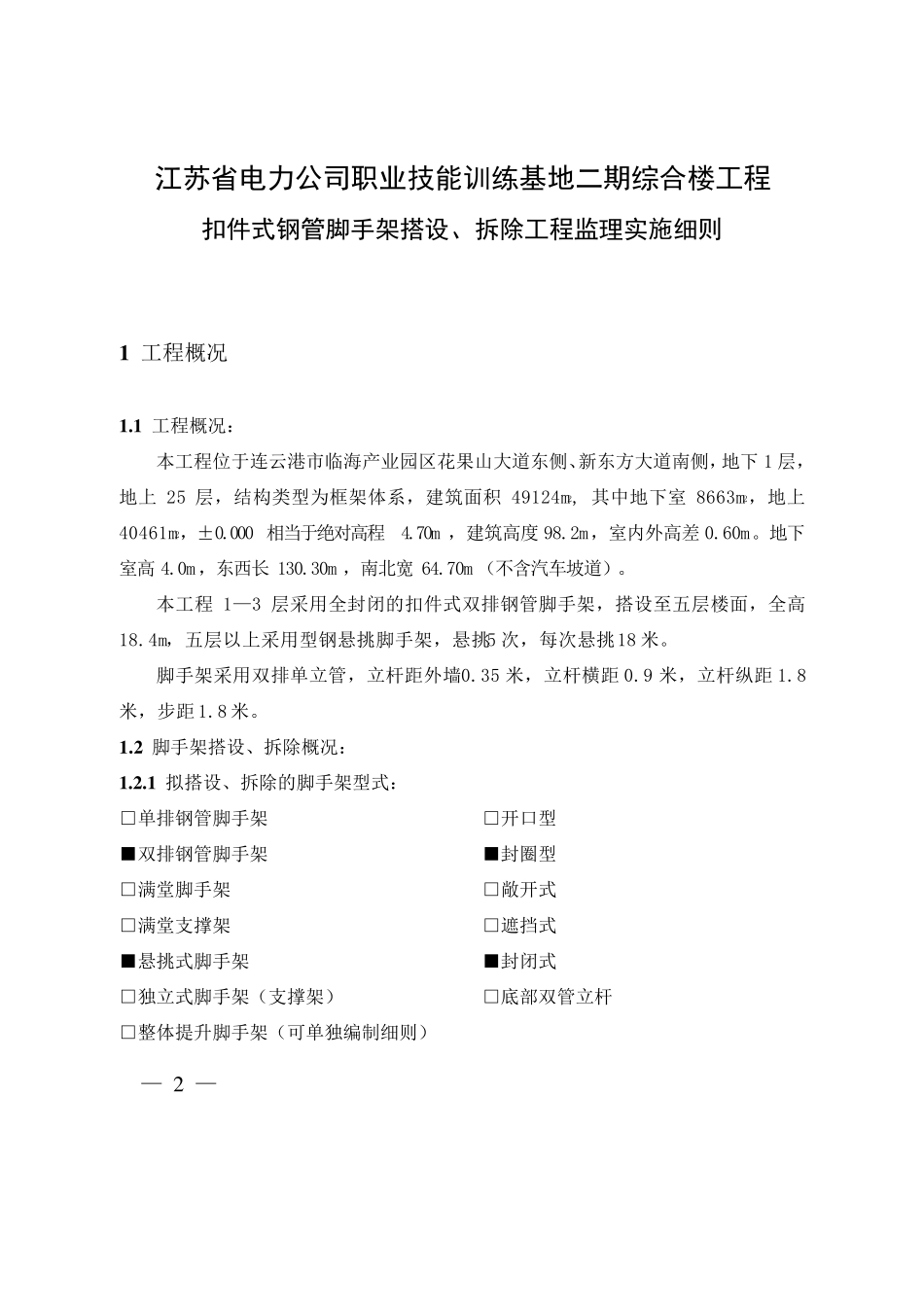

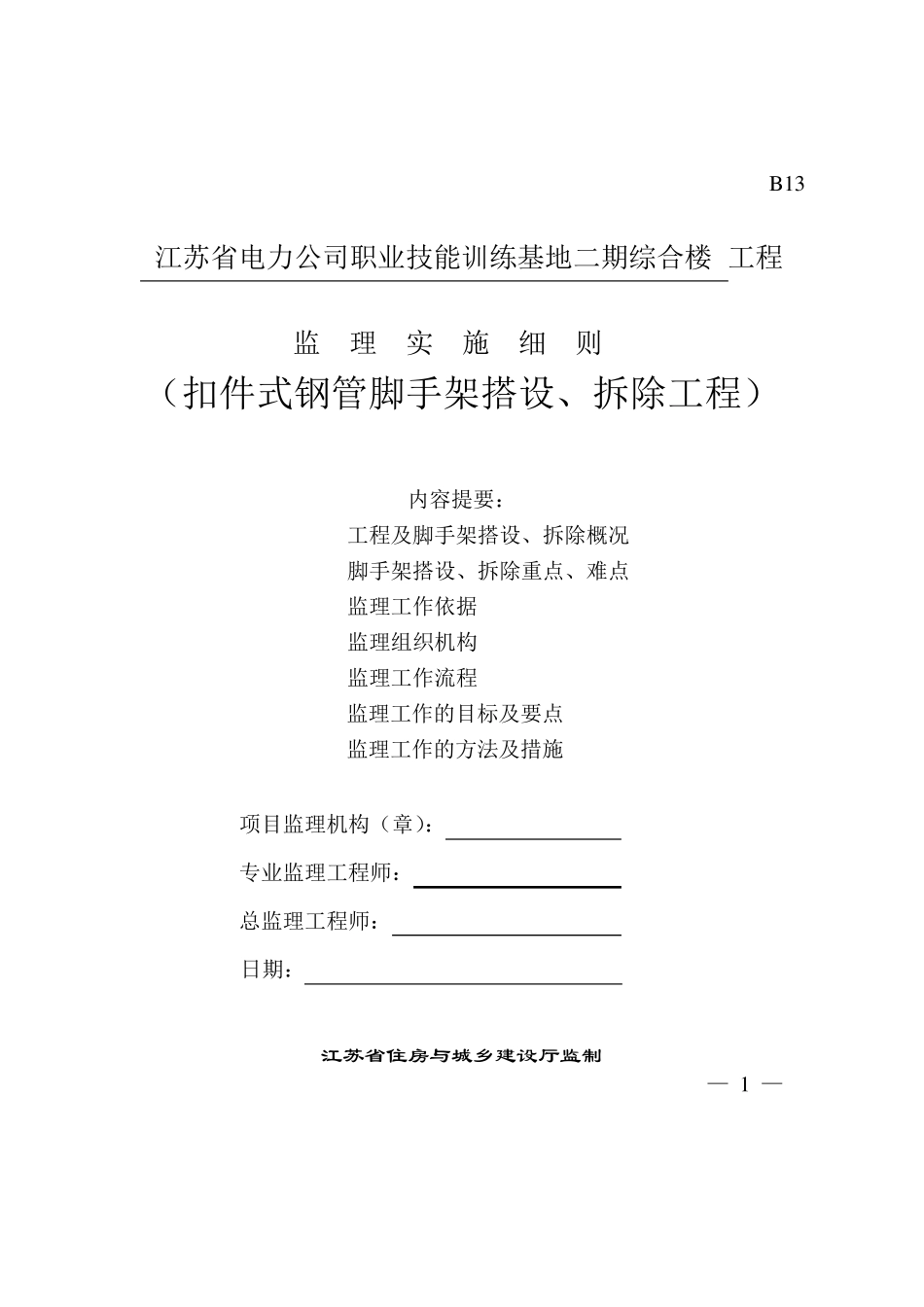

— 1 — B 13 江苏省电力公司职业技能训练基地二期综合楼 工程 监理实施细则 （扣件式钢管脚手架搭设、拆除工程） 内容提要： 工程及脚手架搭设、拆除概况 脚手架搭设、拆除重点、难点 监理工作依据 监理组织机构 监理工作流程 监理工作的目标及要点 监理工作的方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省住房与城乡建设厅监制 — 2 — 江苏省电力公司职业技能训练基地二期综合楼工程 扣件式钢管脚手架搭设、拆除工程监理实施细则 1 工程概况 1 .1 工程概况： 本工程位于连云港市临海产业园区花果山大道东侧、新东方大道南侧，地下1 层，地上25 层，结构类型为框架体系，建筑面积49124m2, 其中地下室8663m2，地上40461m2，±0.000 相当于绝对高程4.70m ，建筑高度 98.2m，室内外高差 0.60m。地下室高 4.0m，东西长 130.30m ，南北宽 64.70m （不含汽车坡道）。 本工程1—3 层采用全封闭的扣件式双排钢管脚手架，搭设至五层楼面，全高18.4m，五层以上采用型钢悬挑脚手架，悬挑5 次，每次悬挑18 米。 脚手架采用双排单立管，立杆距外墙0.35 米，立杆横距 0.9 米，立杆纵距 1.8米，步距 1.8 米。 1 .2 脚手架搭设、拆除概况： 1 .2 .1 拟搭设、拆除的脚手架型式： □单排钢管脚手架 □开口型 ■双排钢管脚手架 ■封圈型 □满堂脚手架 □敞开式 □满堂支撑架 □遮挡式 ■悬挑式脚手架 ■封闭式 □独立式脚手架（支撑架） □底部双管立杆 □整体提升脚手架（可单独编制细则） — 3 — 1 .2 .2 拟搭设、拆除的脚手架用途： ■结构施工 □围护架 ■装饰施工 ■模板施工 1 .2 .3 拟搭设、拆除脚手架分布区域： （1）1—19/A—F 结构外围（地下室顶至五层）； （2）1—11/A—C 结构外围（五层以上）； （3）1—19/A—J 室内楼面板结构； （4）高支模区域为：三层以下及部分地下室。 1 .2 .4 脚手架承受荷载简述： （1）风荷载 Wo=0.65KN/m2，雪荷载 So=0.40KN/m2。 （2）楼面活荷载按 GB50009-2001 中 4.1.1 节执行，特殊区域详见以下说明： 客房、办公、会议：2.0KN/m2，厨房：4.0 KN/m2，餐厅：2.5 KN/m2；楼梯：3.5 KN/m2，设备机房：7.0 KN/m2；门厅、走廊：2.0 KN/m2（当人流可能密集时 3.5 KN/m2）；有分隔的公共卫生间（包括填料、隔墙）：8.0 KN/m2。 屋面活荷载按 GB50009-2001 ...
