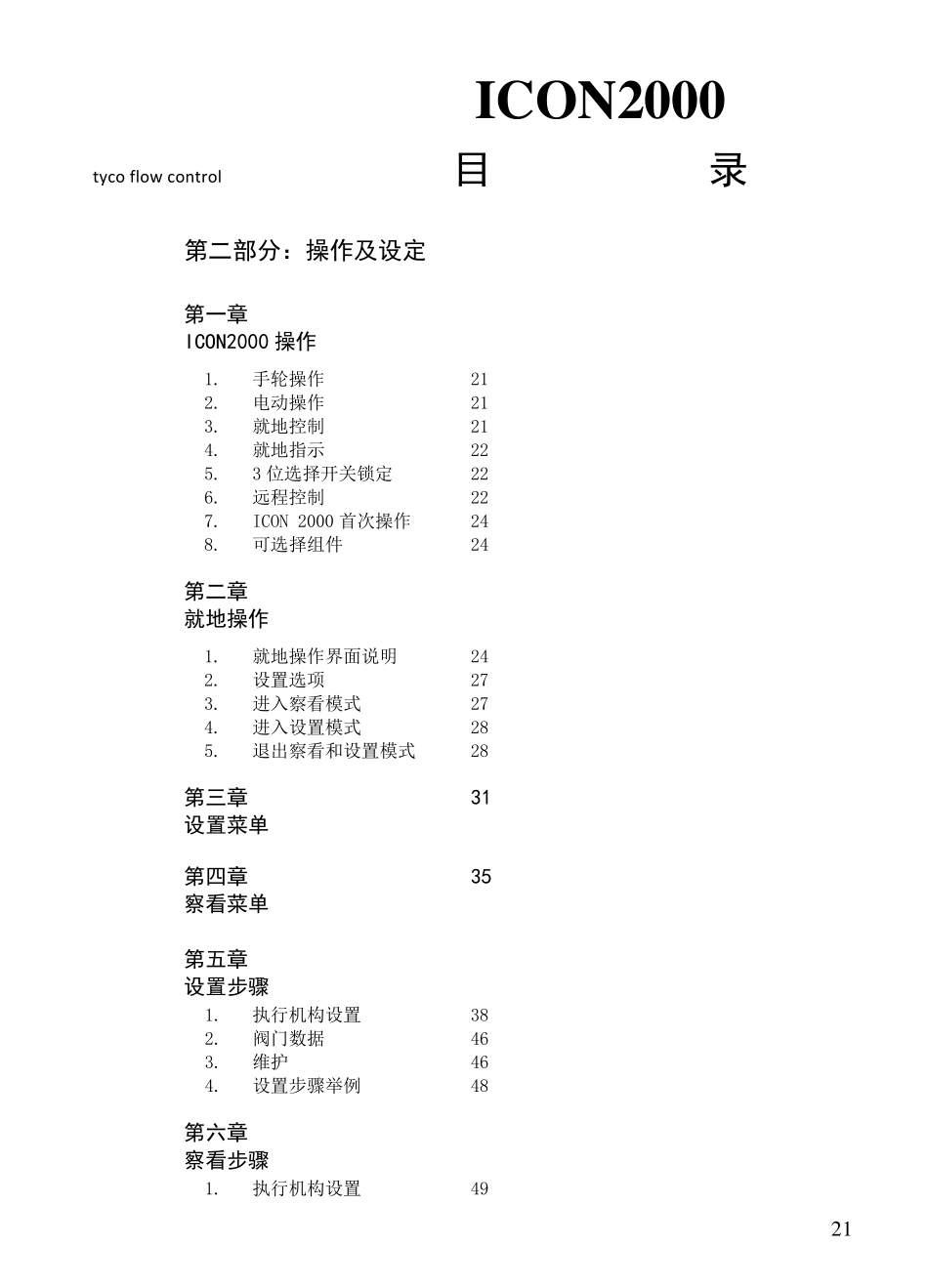

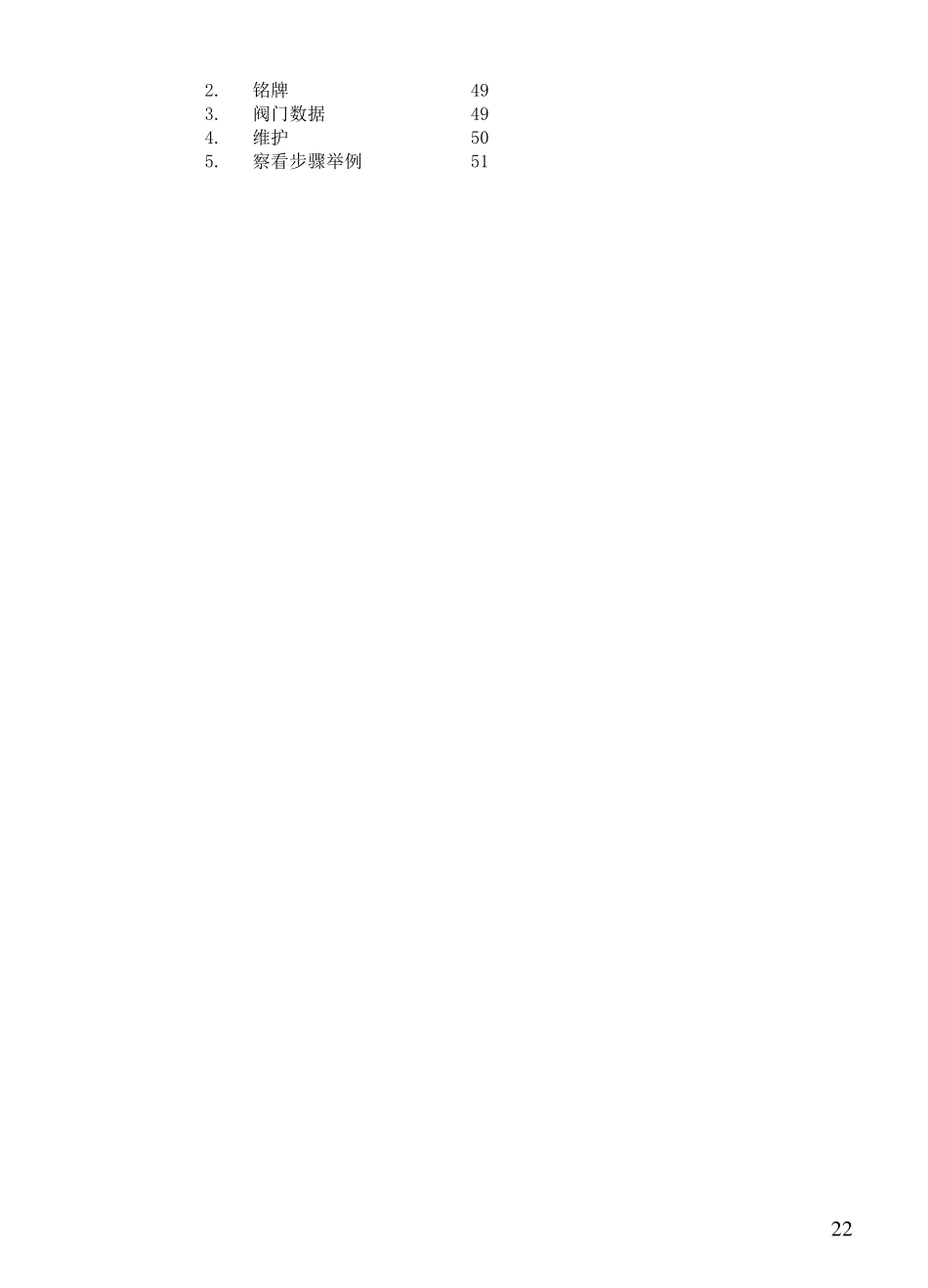

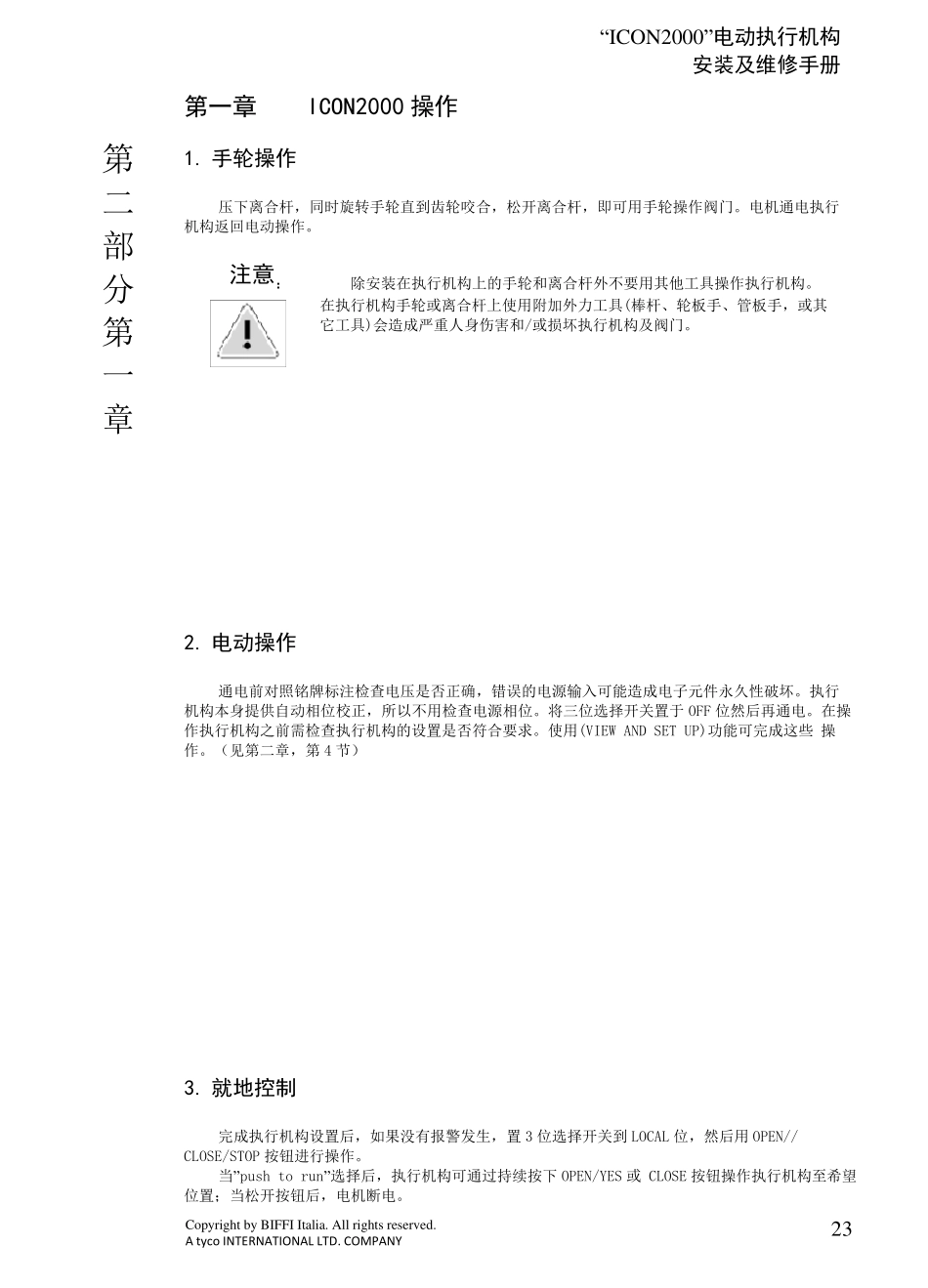

21 tyco flow control 第二部分：操作及设定 第一章 ICON2000 操作 1. 手轮操作 21 2. 电动操作 21 3. 就地控制 21 4. 就地指示 22 5. 3 位选择开关锁定 22 6. 远程控制 22 7. ICON 2000 首次操作 24 8. 可选择组件 24 第二章 就地操作 1. 就地操作界面说明 24 2. 设置选项 27 3. 进入察看模式 27 4. 进入设置模式 28 5. 退出察看和设置模式 28 第三章 31 设置菜单 第四章 35 察看菜单 第五章 设置步骤 1. 执行机构设置 38 2. 阀门数据 46 3. 维护 46 4. 设置步骤举例 48 第六章 察看步骤 1. 执行机构设置 49 ICON2000 目 录 22 2. 铭牌 49 3. 阀门数据 49 4. 维护 50 5. 察看步骤举例 51 23 “ICON2000”电动执行机构 安装及维修手册 Copy right by BIFFI Italia. All rights reserv ed. A tyco INTERNATIONAL LTD. COMPANY 第一章 ICON2000 操作 1. 手轮操作 压下离合杆，同时旋转手轮直到齿轮咬合，松开离合杆，即可用手轮操作阀门。电机通电执行机构返回电动操作。 注意： 除安装在执行机构上的手轮和离合杆外不要用其他工具操作执行机构。在执行机构手轮或离合杆上使用附加外力工具(棒杆、轮板手、管板手，或其它工具)会造成严重人身伤害和/或损坏执行机构及阀门。 2. 电动操作 通电前对照铭牌标注检查电压是否正确，错误的电源输入可能造成电子元件永久性破坏。执行机构本身提供自动相位校正，所以不用检查电源相位。将三位选择开关置于 OFF 位然后再通电。在操作执行机构之前需检查执行机构的设置是否符合要求。使用(VIEW AND SET UP)功能可完成这些 操作。（见第二章，第 4 节） 3. 就地控制 完成执行机构设置后，如果没有报警发生，置 3 位选择开关到LOCAL 位，然后用OPEN// CLOSE/STOP 按钮进行操作。 当”push to run”选择后，执行机构可通过持续按下OPEN/YES 或 CLOSE 按钮操作执行机构至希望位置；当松开按钮后，电机断电。 第二部分第一章 24 “ICON2000”电动执行机构 安装及维修手册 Copy right by BIFFI Italia. All rights reserv ed. A tyco INTERNATIONAL LTD. COMPANY 当”Latched”选择后，当按下OPEN/CLOSE 按钮后电机通电，当按钮松开后电机继续运行，只有按下STOP 按钮时电机才断电。反方向操作先按下STOP 按钮然后再按对应方向的按钮。 当”L...
