电动执行机构检修

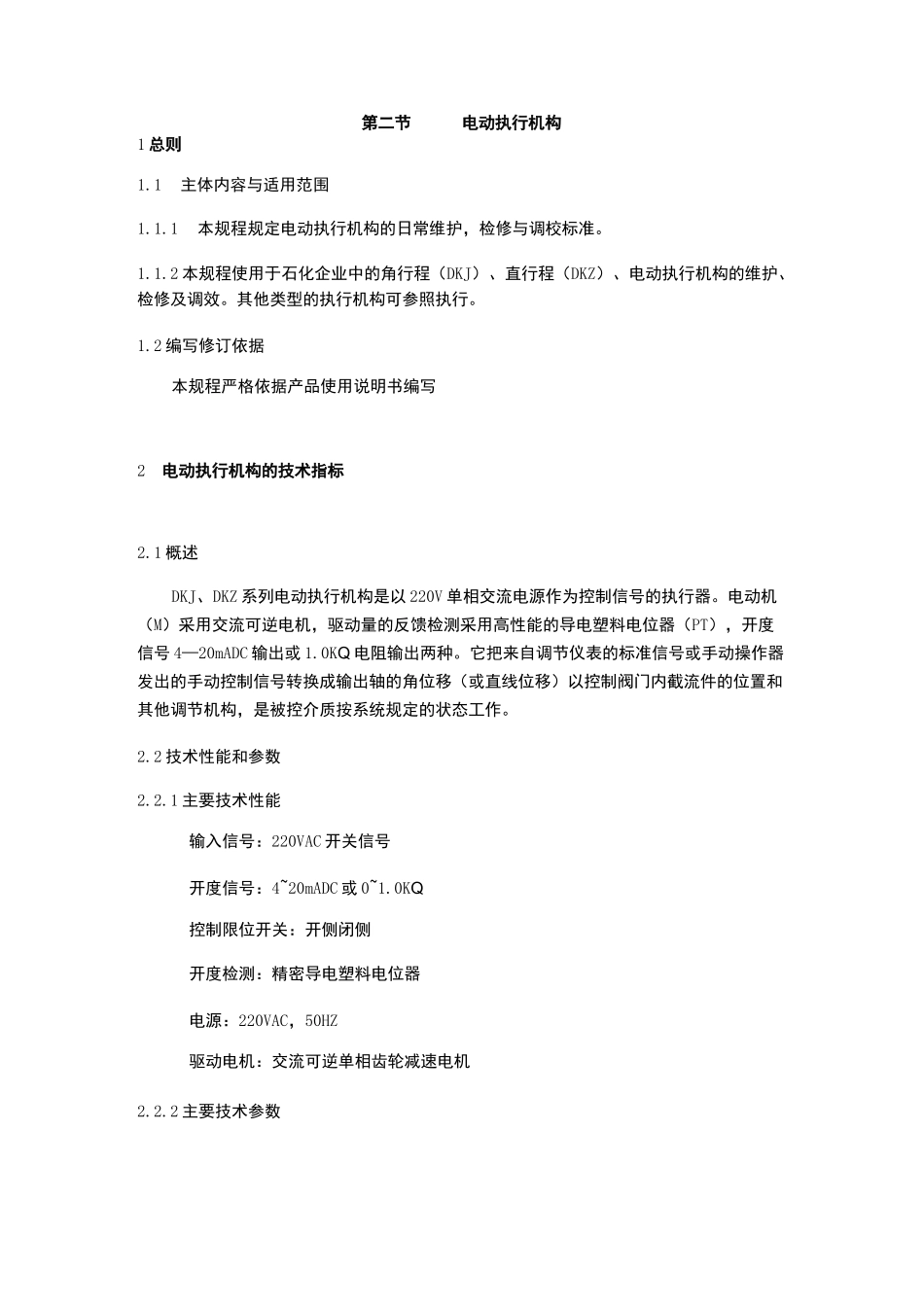

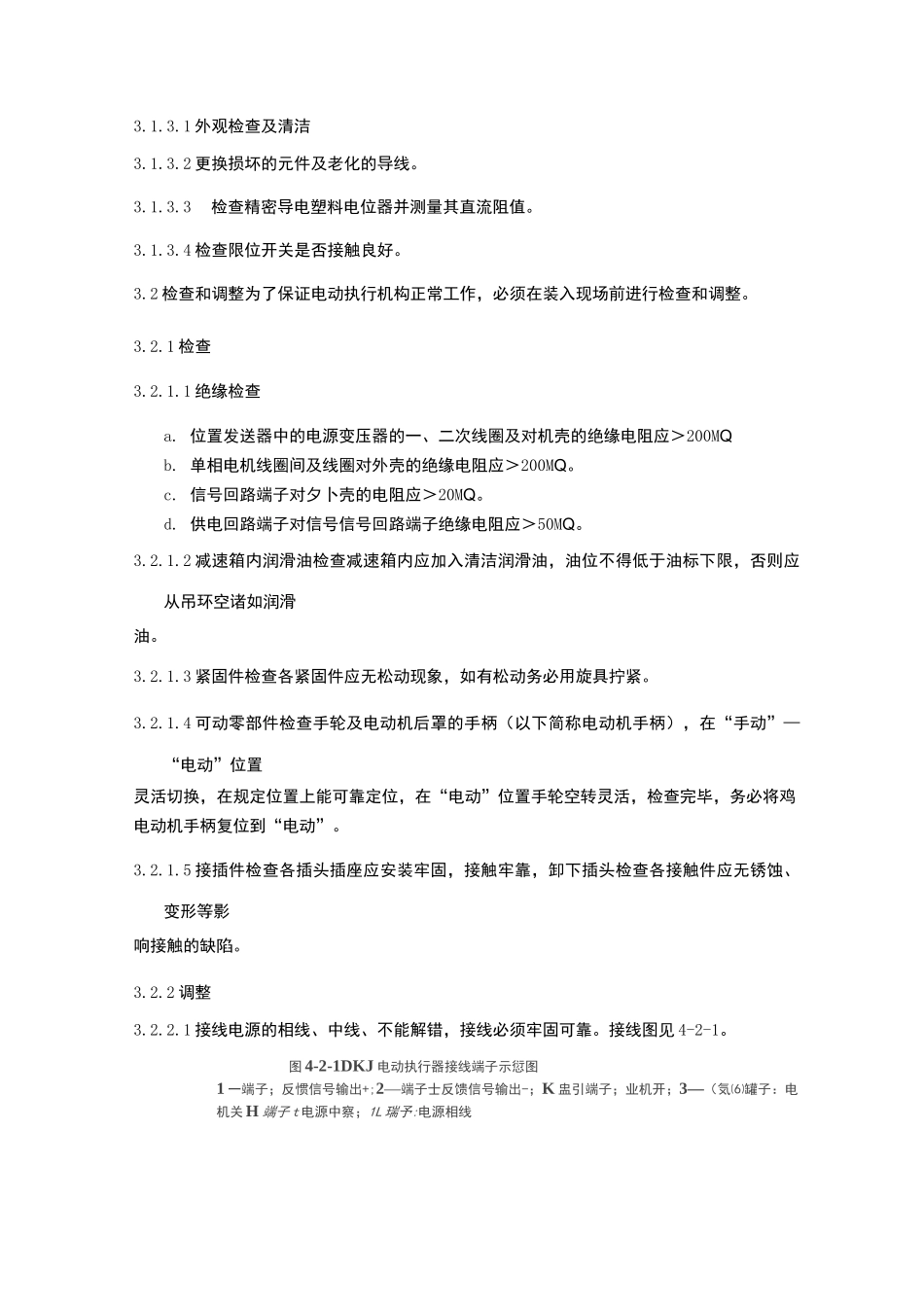

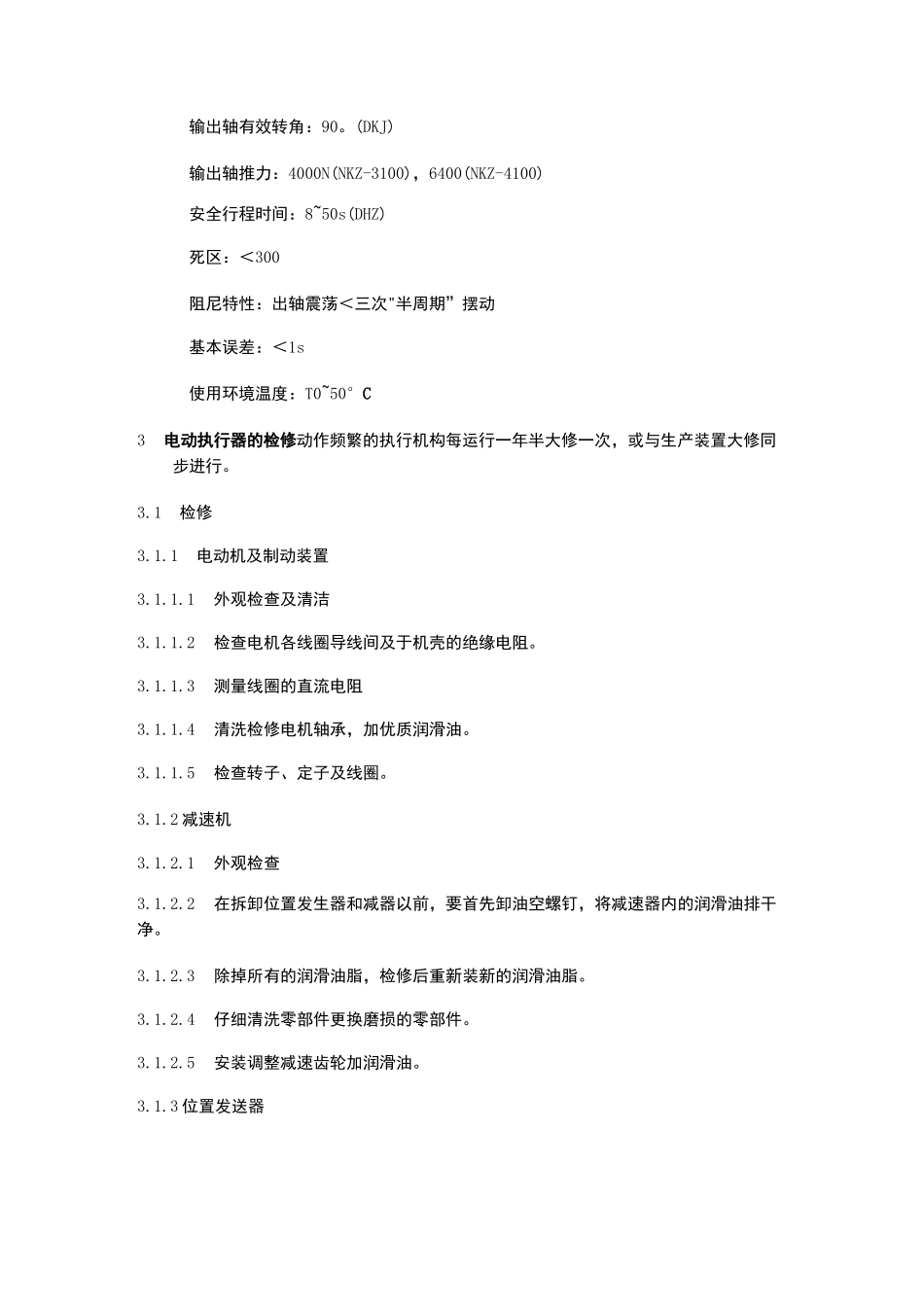

1 总则1.1主体内容与适用范围1.1.1本规程规定电动执行机构的日常维护，检修与调校标准。1.1.2 本规程使用于石化企业中的角行程（DKJ）、直行程（DKZ）、电动执行机构的维护、检修及调效。其他类型的执行机构可参照执行。1.2 编写修订依据本规程严格依据产品使用说明书编写2电动执行机构的技术指标2.1 概述DKJ、DKZ 系列电动执行机构是以 220V 单相交流电源作为控制信号的执行器。电动机（M）采用交流可逆电机，驱动量的反馈检测采用高性能的导电塑料电位器（PT），开度信号 4—20mADC 输出或 1.0KQ 电阻输出两种。它把来自调节仪表的标准信号或手动操作器发出的手动控制信号转换成输出轴的角位移（或直线位移）以控制阀门内截流件的位置和其他调节机构，是被控介质按系统规定的状态工作。2.2 技术性能和参数2.2.1 主要技术性能输入信号：220VAC 开关信号开度信号：4~20mADC 或 0~1.0KQ控制限位开关：开侧闭侧开度检测：精密导电塑料电位器电源：220VAC，50HZ驱动电机：交流可逆单相齿轮减速电机2.2.2 主要技术参数第二节电动执行机构输出轴有效转角：90。(DKJ)输出轴推力：4000N(NKZ-3100)，6400(NKZ-4100)安全行程时间：8~50s(DHZ)死区：＜300阻尼特性：出轴震荡＜三次"半周期”摆动基本误差：＜1s使用环境温度：T0~50°C3电动执行器的检修动作频繁的执行机构每运行一年半大修一次，或与生产装置大修同步进行。3.1检修3.1.1电动机及制动装置3.1.1.1外观检查及清洁3.1.1.2检查电机各线圈导线间及于机壳的绝缘电阻。3.1.1.3测量线圈的直流电阻3.1.1.4清洗检修电机轴承，加优质润滑油。3.1.1.5检查转子、定子及线圈。3.1.2 减速机3.1.2.1外观检查3.1.2.2在拆卸位置发生器和减器以前，要首先卸油空螺钉，将减速器内的润滑油排干净。3.1.2.3除掉所有的润滑油脂，检修后重新装新的润滑油脂。3.1.2.4仔细清洗零部件更换磨损的零部件。3.1.2.5安装调整减速齿轮加润滑油。3.1.3 位置发送器3.1.3.1 外观检查及清洁3.1.3.2 更换损坏的元件及老化的导线。3.1.3.3检查精密导电塑料电位器并测量其直流阻值。3.1.3.4 检查限位开关是否接触良好。3.2 检查和调整为了保证电动执行机构正常工作，必须在装入现场前进行检查和调整。3.2.1 检查3.2.1.1 绝缘检查a. 位置发送器中的电源变压器的一、二次线圈及对机壳的绝缘电阻应＞200MQb. 单相电机线圈间及线圈对外壳的绝缘电阻应＞200MQ。c. 信号回路端子对夕卜壳的电阻应＞20MQ。d. 供电...
