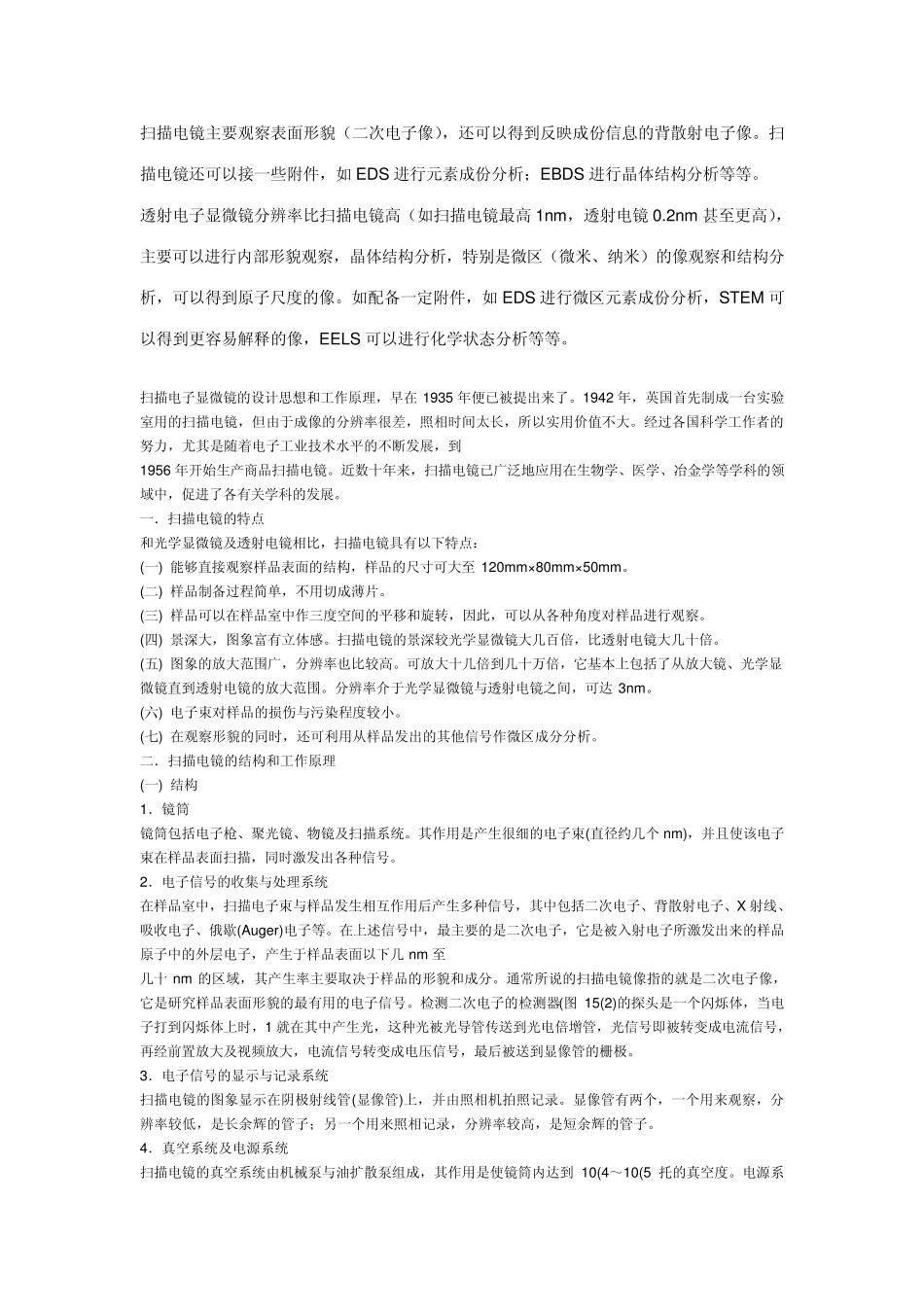

扫描电镜主要观察表面形貌（二次电子像），还可以得到反映成份信息的背散射电子像。扫描电镜还可以接一些附件，如EDS 进行元素成份分析；EBDS 进行晶体结构分析等等。 透射电子显微镜分辨率比扫描电镜高（如扫描电镜最高1nm，透射电镜0.2nm 甚至更高），主要可以进行内部形貌观察，晶体结构分析，特别是微区（微米、纳米）的像观察和结构分析，可以得到原子尺度的像。如配备一定附件，如EDS 进行微区元素成份分析，STEM 可以得到更容易解释的像，EELS 可以进行化学状态分析等等。 扫描电子显微镜的设计思想和工作原理，早在 1935 年便已被提出来了。1942 年，英国首先制成一台实验室用的扫描电镜，但由于成像的分辨率很差，照相时间太长，所以实用价值不大。经过各国科学工作者的努力，尤其是随着电子工业技术水平的不断发展，到 1956 年开始生产商品扫描电镜。近数十年来，扫描电镜已广泛地应用在生物学、医学、冶金学等学科的领域中，促进了各有关学科的发展。 一．扫描电镜的特点 和光学显微镜及透射电镜相比，扫描电镜具有以下特点： (一) 能够直接观察样品表面的结构，样品的尺寸可大至120mm×80mm×50mm。 (二) 样品制备过程简单，不用切成薄片。 (三) 样品可以在样品室中作三度空间的平移和旋转，因此，可以从各种角度对样品进行观察。 (四) 景深大，图象富有立体感。扫描电镜的景深较光学显微镜大几百倍，比透射电镜大几十倍。 (五) 图象的放大范围广，分辨率也比较高。可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。分辨率介于光学显微镜与透射电镜之间，可达 3nm。 (六) 电子束对样品的损伤与污染程度较小。 (七) 在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。 二．扫描电镜的结构和工作原理 (一) 结构 1．镜筒 镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个 nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。 2．电子信号的收集与处理系统 在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X 射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几 nm 至 几十 nm 的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子...
